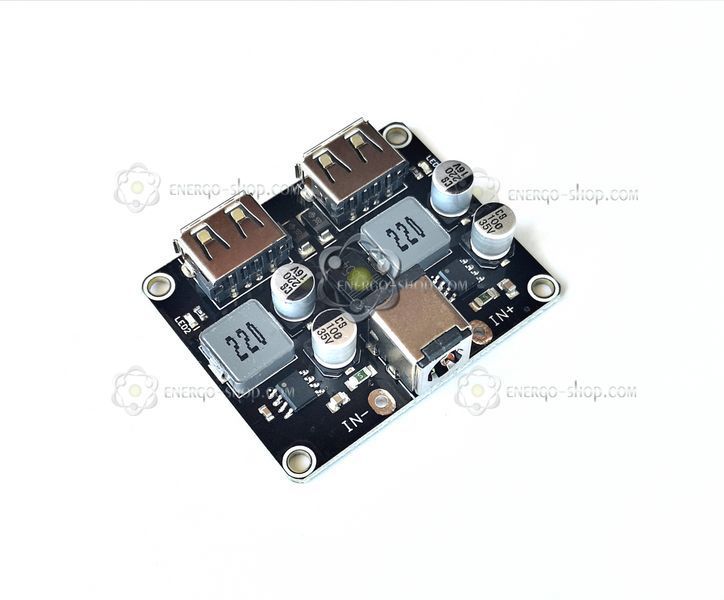

Плата является понижающим преобразователем с поддержкой 7 протоколов быстрой зарядки - Qualcomm QC2.0 и QC3.0, BC1.2, Huawei FCP, Samsung AFC

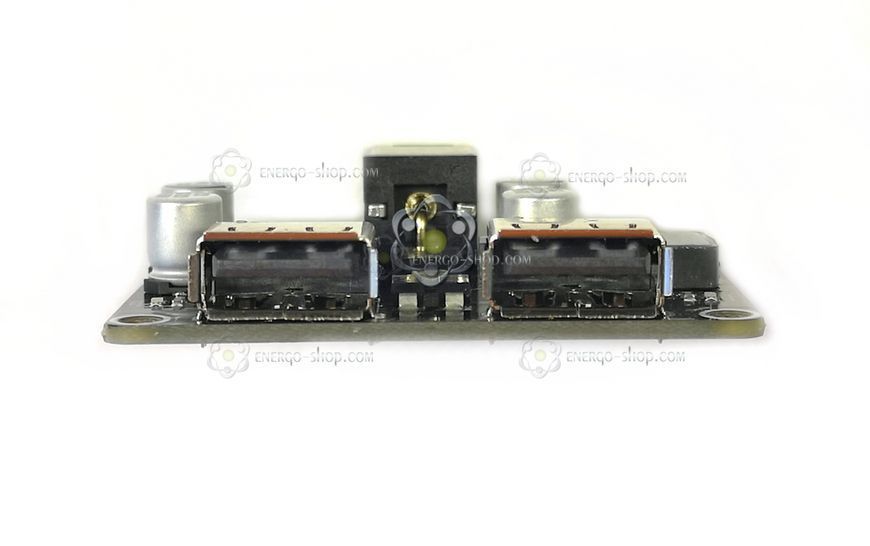

На плате имеется два независимые USB канала, каждый из которых поддерживает быструю зарядку и обеспечивает до 18 Вт мощности, то есть в сумарной мощности модуль выдает 36Вт
QC2.0 напряжение 5В, 9В, 12В. - ток заряда 2.0А - 1,67А
QC3.0 напряжение от 3,6В до 12В с шагом 0,2В ток заряда 3,4А - 1,5А
На фото смотрите реальный тест протоколов быстрой зарядки. На тестере выделено зеленым цветом какие протоколы быстрой зарядки поддерживаются. (красным не поддерживаются)
Входное напряжение от которого может работать данный модуль может варьироваться в диапазоне от 6 В до 32В.

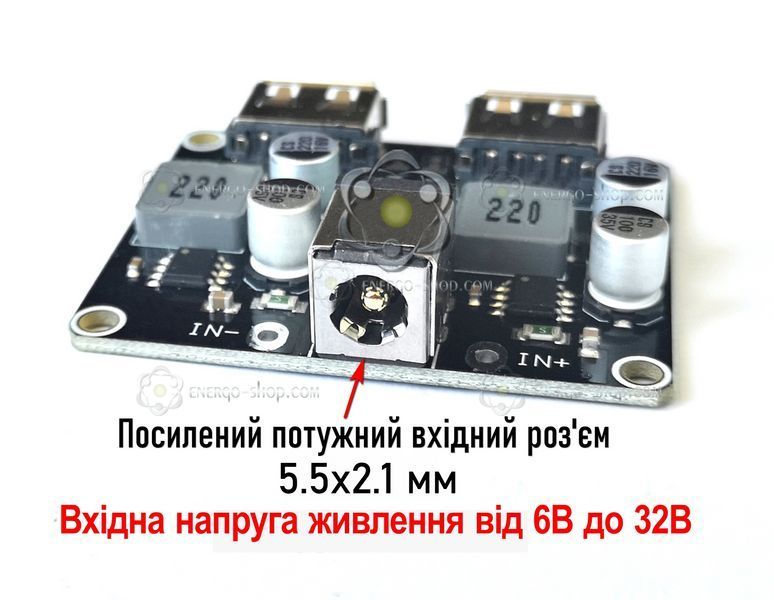

Входной разъем 5.5х2.1 мм
Модуль можно модернизировать, заменив микросхему микроконтроллер на IP6505T (есть в продаже) и модуль будет работать в более широком диапазоне напряжений от 5В до 32В., а также добавится еще несколько протоколов быстрой зарядки
Помните, что при модернизации в данном модуле установлено две микросхемы и поэтому их нужно будет менять две.
И это еще не все, при этом будет поддерживать более широкий спектр протоколов быстрой зарядки какие именно читайте в описании в объявлении на данную микросхему.
Выходное напряжение от 4 до 12В с автоматической регулировкой в зависимости от потребностей заряжаемого устройства.
Важно понимать, что данное устройство является понижающим преобразователем, поэтому, при использовании технологий быстрой зарядки, где напряжение может подниматься до 12В, входное напряжение должно быть выше этого значения.
На плате имеется защита от перегрузки по току на выходе, входного перенапряжения, входного пониженного напряжения и короткого замыкания на выходе. Защита от перегрева.
Защиты от переполюсовки нет! Соблюдайте правильность подключения проводов к модулю. Там где на плате указан плюс туда подклучается плюсовой провод аккумулятора. Там где минус - минусовой провод аккумулятора.
Если случайно попутали провода то модуль выдержит не более 0,5 cекунд, после чего сгорает предохранитель (на плате зеленый SMD компонент типоразмер 1206 с номиналом S расчитан на 35В ток 4А)
Характеристики:
- Диапазон входного напряжения: от 10 до 32В постоянного тока (входное напряжение должно быть выше выходного напряжения, поскольку это понижающий модуль
- Диапазон выходного напряжения: от 4 до 12В. Автоматически регулируется в соответствии с протоколом быстрой зарядки;
- Эффективность преобразования достигает 97%;
- Есть функция плавного пуска;
- Частота преобразователя: 220 кГц;
Подключение:
- На разъеме внутрений штекер это плюс.

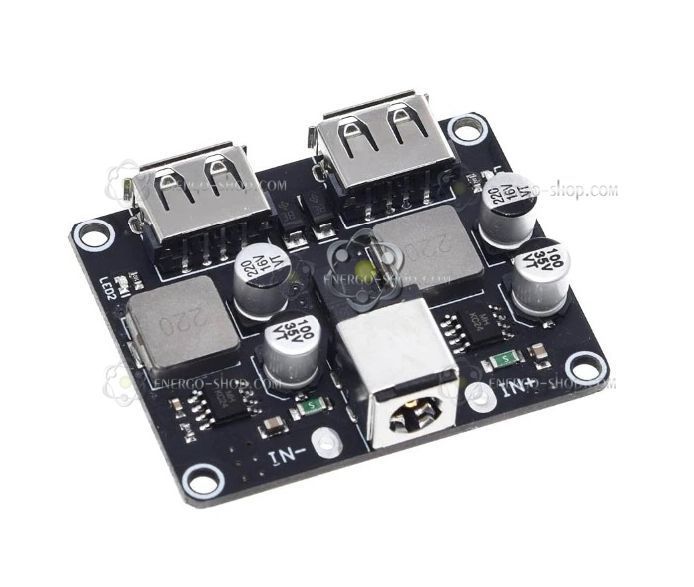

- Подключить плату можно либо припаять провода к площадкам IN+ IN-, либо DC штекером типоразмер 5,5x2,5
- 5,5мм это наружный диаметр штекера, а 2,5мм это внутренний диаметр штекера.
Размеры:
Размер платы 40 мм на 50 мм., высотой 12мм
Рвзмеры крепежных отверстий на плате 45 мм на 35 мм
Диаметр отверстий 3 мм
