DK125 (DIP-8) микросхема ШИМ контроллер /Dongke/

DK125 — высокоэффективный контроллер импульсного источника питания от производителя DONGKE SEMICONDUCTOR CO., LTD

DK125 — это высокоинтегрированная микросхема контроллера импульсного источника питания типа "обратный ход" (fly-back) AC-DC. Разработанная с использованием высокоинтегрированной CMOS-схемы, она имеет встроенные функции защиты от короткого замыкания, разрыва вторичной цепи, перегрева, перенапряжения и т.д. Благодаря встроенному высоковольтному силовому транзистору и запатентованной схеме самопитания, DK125 позволяет сэкономить внешние компоненты и упростить дизайн трансформатора, требуя лишь двух обмоток в изолированной выходной цепи.

Основные функции:

• Широкий диапазон входного напряжения переменного тока: 90В-265В
• Встроенный высоковольтный биполярный транзистор (BJT) 700В
• Внутренняя интегрированная схема высоковольтного запуска, без необходимости во внешнем резисторе
• Режим "пакетного" переключения (Burst mode) на частоте 22 кГц для повышения эффективности при малых нагрузках
• Низкое потребление энергии в режиме ожидания: менее 0.3 Вт
• Частота переключения ШИМ: 65 кГц
• Защита от электростатического разряда (ESD): 4 кВ
• Внутренняя схема компенсации мощности для стабильной выходной мощности при различных входных напряжениях
• Запатентованная технология самопитания, устраняющая потребность во вспомогательной обмотке трансформатора
• Внутренняя схема частотной модуляции для уменьшения затрат на EMI-фильтр
• Полный набор защит: от перегрузки по току, перегрева, перенапряжения, разрыва выходной цепи и короткого замыкания.

Типичные применения:

• Зарядные устройства
• Блоки питания для DVD/VCD/VCR
• Адаптеры питания AC/DC
• Блоки питания для кондиционеров
• Блоки питания для STB (Set-Top Box)
• Драйверы для светодиодов
• Блоки питания для электромагнитных печей
• Блоки питания для телевизоров/мониторов

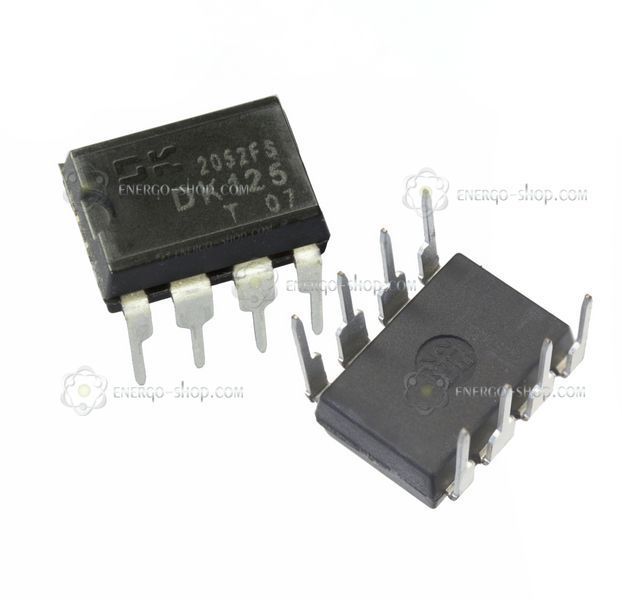

Маркировка на корпусе и пояснения:

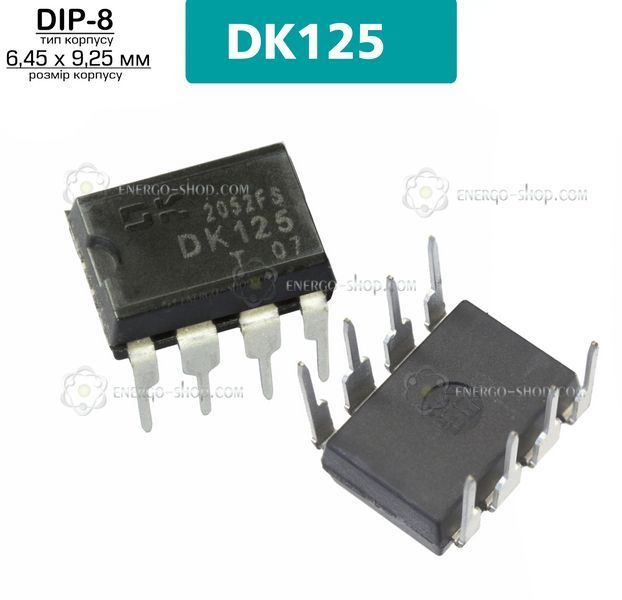

• Корпус: DIP-8 для монтажа сквозь отверстия.

• Основная маркировка: DK125 — эта строка идентифицирует модель микросхемы и используется для поиска или заказа.

• Другие строки маркировки:
  • Первая строка обычно содержит логотип производителя (DK) и серийный/партийный код, который отличается для каждой новой партии.
  • Нижние строки могут содержать коды даты производства или внутренние заводские коды, которые также могут изменяться.
• Заводские или серийные коды не влияют на электрические характеристики. Для идентификации ориентируйтесь именно на DK125.

DK125 — это комплексное решение для создания импульсных источников питания, сочетающее высокую интеграцию, эффективные защиты и энергосберегающие функции.

Технические характеристики DK125:
