GS1M, SMA (DO-214AC) Диод 1000В 1А

GS1M — выпрямительный диод общего назначения серии GS1x от производителя Microdiode Electronics в корпусе SMA (DO-214AC). Рассчитан на рабочий выпрямленный ток до 1 А и обратное напряжение до 1000 В. Подходит для выпрямителей, входов питания, импульсных цепей, защиты от переполюсовки и других общих применений.

Основные характеристики GS1M

• Тип: выпрямительный диод (general purpose rectifier)
• Корпус: SMA / DO-214AC
• Средний выпрямленный ток I_AV: 1.0 А
• Максимальное обратное напряжение: 1000 В
• Пиковый импульсный ток (I_FSM): до 30 А (8.3 мс)
• Падение напряжения в прямом направлении: около 1.1 В при 1 А
• Обратный ток утечки: до нескольких мкА при комнатной температуре
• Температурный диапазон работы: −55…+150 °C

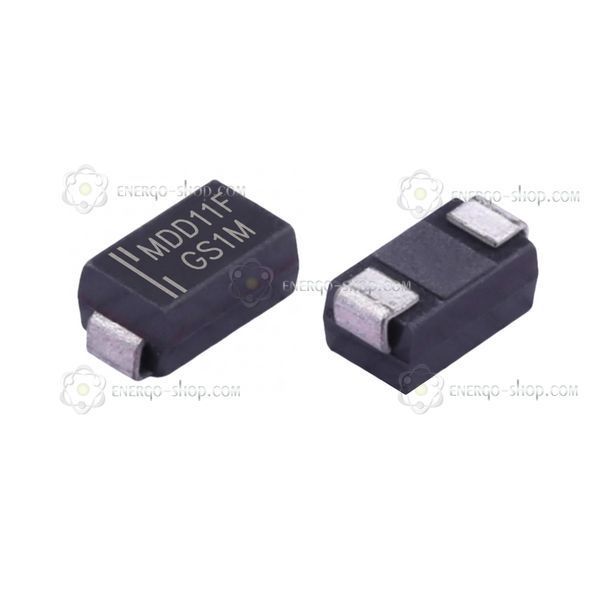

Маркировка на корпусе

• Основная строка с обозначением типа: GS1M (или с дополнительными буквами перед ним, как на фото — это допустимо).
• Первые символы «GS1» означают серию 1-амперных SMD-диодов в корпусе SMA.
• Буква M в конце означает вариант на 1000 В.
• Дополнительные коды в первой строке это внутренние производственные коды партии они всегда будут отличаться в каждой новой партии — на характеристики это не влияет.

Типовые применения: выпрямители малых токов, защита от перепутанной полярности, диод в цепи питания, ремонт блоков питания и бытовой электроники.
