КИТ набор мощного Power Bank 100Вт 20000 мАч 4S, для самостоятельной сборки

У нас в продаже только проверенные и полностью функциональные платы и модули!

Полный KИT набор для самостоятельной сборки очень мощного PowerBank мощностью 100Вт. ёмкостью 20 000мАч. Он может заряжать ноутбуки, Мак буки, а также смартфоны и планшеты любых марок и производителей.

Собери свой мощный PowerBank!

Хотите стать обладателем мощного портативного зарядного устройства, способного заряжать не только смартфоны, но и ноутбуки?

Представляем KИT набор для самостоятельной сборки PowerBank YD14!

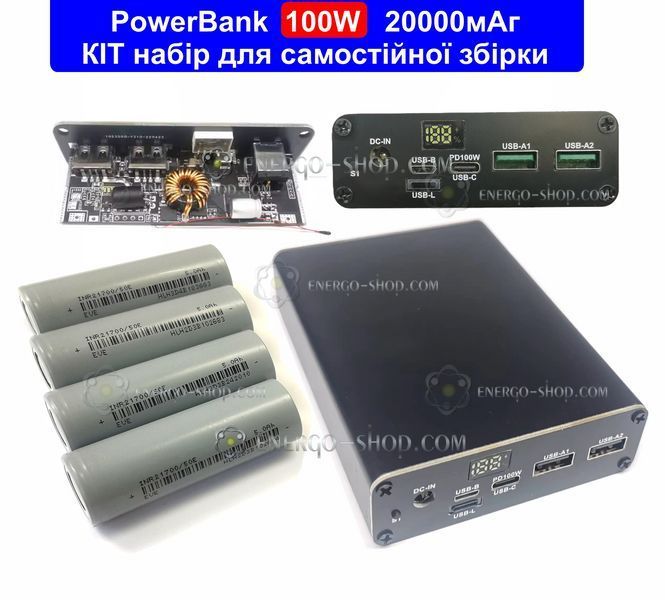

В наборе все необходимые компоненты для сборки PowerBank 100Вт, 20 000мАч

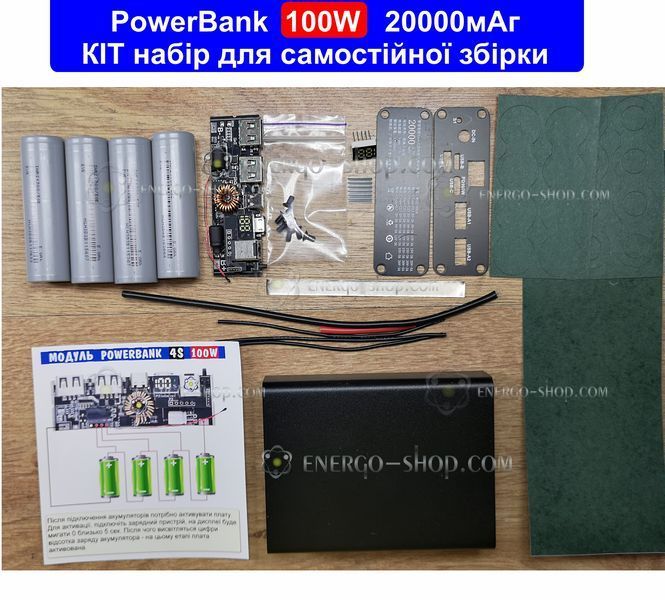

Комплектация:

1. Черный анодированный корпус из алюминиевого сплава: - 1 шт.
2. Передняя и задняя панель по: - 1 шт.
3. Винты М3 с потай головкой: - 8 шт.
4. Силовой медный провод в силиконовой изоляции сечением 14AWG красный 50мм: 1 шт.
5. Силовой медный провод в силиконовой изоляции сечением 14AWG черный 190мм: 1 шт.
6. Балансировочный медный провод в силиконовой изоляции сечением 20AWG черный 120мм: 3 шт.
7. Никелированная полоса 0,15 мм ширина 8 мм длина 100 мм: 1 шт.
8. Изоляционный картон на клейкой основе длина 200мм., ширина 70мм: 1 шт.
9. Изоляционные наклейки с отверстием для 4-х аккумуляторов из электрокартона на торце аккумуляторов: 2 шт.
10. Изоляционные наклейки глухие для 4-х аккумуляторов из электрокартона на торце аккумуляторов: 2 шт.

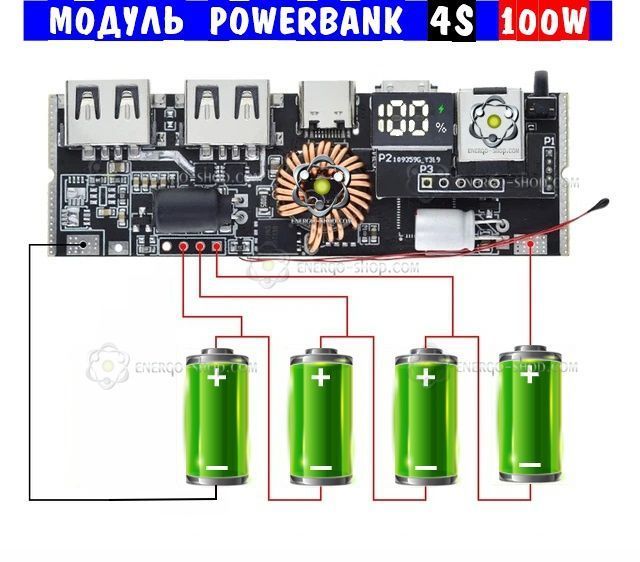

11. Схема подключения аккумулятора: 1 шт.
12. LED индикатор 6 pin 12x8x4мм для передней панели: 1 шт.
13. Li-Ion аккумуляторы 3,7В 50000мАч типоразмер 21700, сопротивление 17міліОм: 4 шт. (опционально)

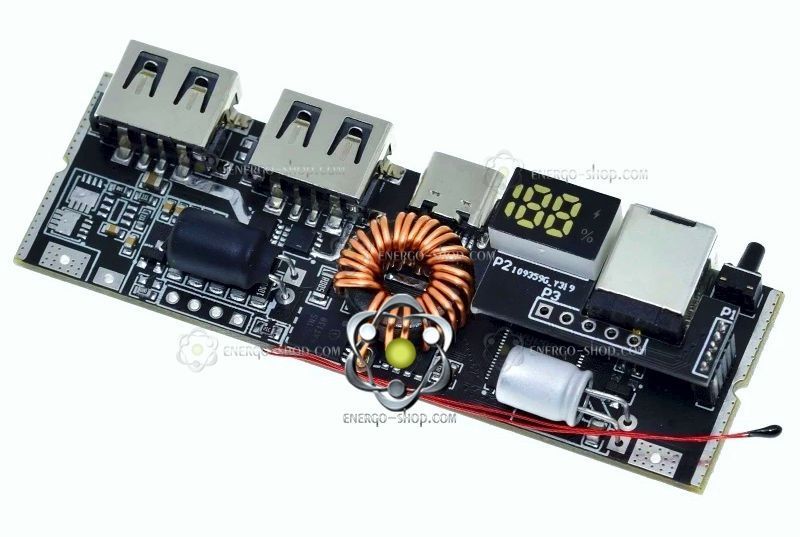

14. Модуль (плата) PowerBank 100Вт: 1 шт.
15. Радиатор 14*14*6мм с клеящей теплопроводящей основой для приклеивания к микросхеме: 1шт.

Сборка PowerBank YD14:

• Простая и не требует специальных знаний в электронике
• Занимательное и полезное времяпрепровождение
• Отличный подарок для радиолюбителей

Характеристики PowerBank YD14:

• Мощность двухсторонней зарядки: 100Вт
• Подходит для зарядки:
  • Ноутбуков
  • MacBook
  • Смартфонов
  • Планшетов
• Ёмкость аккумуляторов: 20000 мАч (3,7 В)
• Номинальная емкость в пересчете на 5В 3А: 12000 мАч
• Мощнсть: 74 Втч
• Входные параметры: Type-C1/C2: 5 В 3 А, 9 В 3 А, 12 В 3 А, 15 В 3 А, 20 В 5 А
• Выходные параметры: Type-C1/C2: 5 В 2 А, 9 В 3 А, 12 В 3 А, 15 В 3 А, 20 В 5 А
• Type-A: 5 В 3 А, 9 В 3 А, 12 В 3 А

Другие характеристики:

• Тип батареи: 21700 литий-ионный 3,7В 5000мАч.,  сопротивление 17милиом производитель EVE
• Хватаєт зарядить 1 раз ноутбук, MacBook, или 4 раза смартфон.

Дополнительная информация:

• PowerBank имеет два порта Type-C, один порт Type-A. и входной порт DC 12В Для зарядки PowerBank
• Поддерживает двустороннюю быструю зарядку 100Вт.

Соберите свой PowerBank YD14 и всегда оставайтесь на связи!

Не упустите возможность:

• Сэкономить на покупке готового PowerBank
• Получить бесценный опыт сборки электронного устройства
• Сделать оригинальный подарок

Сделайте шаг в мир электроники с KIT набором PowerBank YD14!

Внимание:

• При сборке PowerBank YD14 необходимо соблюдать меры предосторожности и полярност подключения акумуляторов.
• Перед использованием PowerBank YD14 внимательно прочитайте инструкцию.

Подробные характеристики платы:

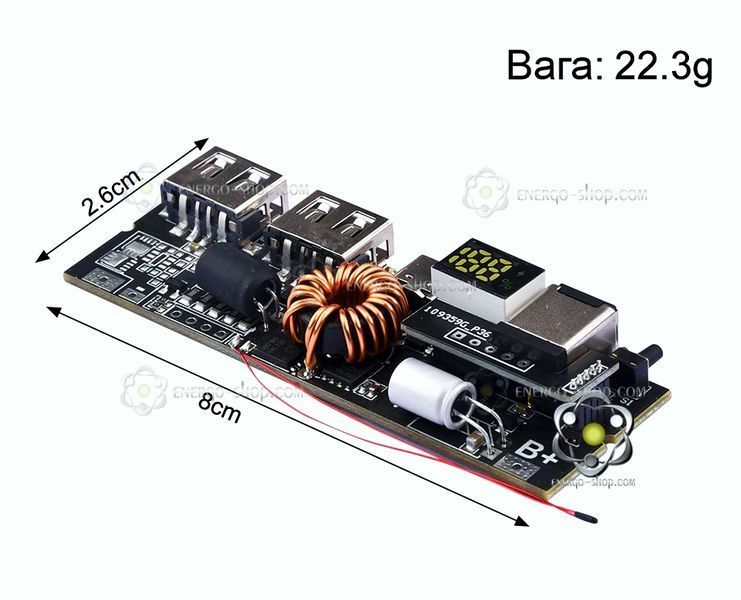

Материнская плата PowerBank 4S рассчитана для подключения 4 ячеек любых литиевых аккумуляторов и имеет выходную мощность зарядки 100Вт.

Преимущества

Эта плата является самой эффективной в своем сегменте, поскольку она позволяет подключать аккумуляторы по ячейкам. Это означает, что напряжение всей батареи составляет 16,8 В, тогда как у других плат Power Bank она составляет лишь 4,2 В.

Каждая ячейка батареи управляется встроенной BMS. BMS отвечает за защиту аккумуляторов от перенапряжения, перезарядки, балансировки и других повреждений.

По умоляанию используются Li-Ion или Li-Pol акумуляторы. Для подключения LiFePo4 нужно перестраивать плату путем замены нужного резистора.

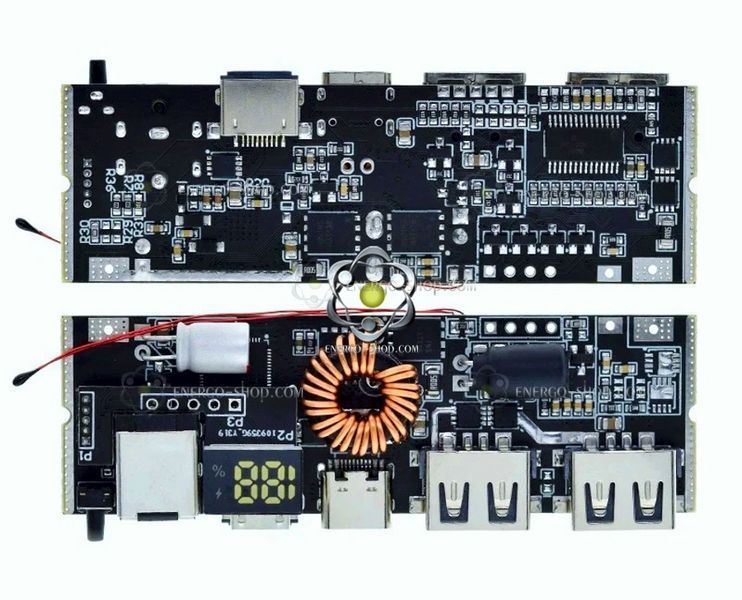

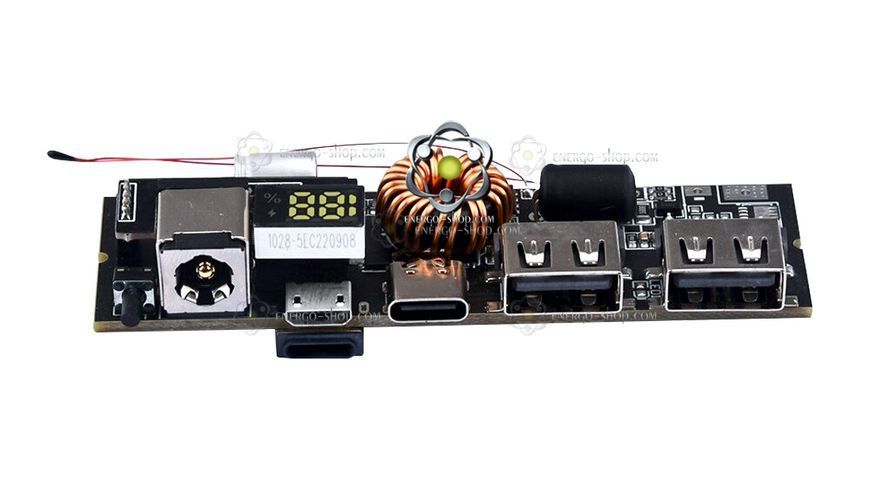

Плата имеет 6 портов
Type-C, Lightning, MicroUSB, Type-A1, Type-A2, DC 5.5x2.1
Кроме того, порт DC 5.5x2.1 может только заряжать, но не разряжать входное напряжение от 5 до 12 В.

Lightning поддерживает вход быстрой зарядки PD2.0.

Type-C поддерживает вход быстрой зарядки AFC/FCP/SCP/VOOC/PD3.0/PD2.0.
и выход быстрой зарядки
PPS/PD3.0/PD2.0/AFC/FCP/QC3+/QC3.0/QC2.0/SCP.

Type-A1/Type-A2 поддерживает выход быстрой зарядки Apple/AFC/FCP/VOOC/QC3+/QC3.0/QC2.0/SCP.

MicroUSB поддерживает вход быстрой зарядки AFC/FCP/SCP.

Type-C поддерживает входящую и выходящую двунаправленную быструю зарядку.
Вход поддерживает напряжение 5В/9В/12В/15В/20В.
Выход PPS поддерживает 3,3 В-21 В/3А.
Выход PD3.0/PD2.0 поддерживает 5V3A/9V3A/12V3A/15V3A/20V5A.
Выход QC2.0 поддерживает 5V3A/9V3A/12V3A.
QC3.0 поддерживает выходное напряжение 5-12 В, 200 мВ/шаг.
Выход AFC поддерживает 5V3A/9V2A/12V2A.
Вход поддерживает напряжение 5В/9В/12В.
Выход FCP поддерживает 5V3A/9V2A/12V1.5/^
Вход поддерживает напряжение 5В/9В/12В.
Выход SCP поддерживает 5V4.5A, 10V2.2A.
Вход поддерживает 5.5V3A.
Выход VOOC поддерживает 5V 4A.

Быстрой зарядки не будет если вы подключите на зарядку несколько гаджетов, в таком случае будет идти обычная зарядка максимальным напряжением 5В током до 3А

Для быстрой зарядки используйте только один выходной порт, который вам необходим.

Плата поддерживает флэш-зарядку OPPO и сверхбыструю зарядку Huawei. Разные протоколы имеют разную мощность. 100 Вт  — мощность протокола PD (Power Delivery)
VOOC составляет 20 Вт, а SCP — 22,5 Вт

Активация

После подключения аккумулятора необходимо включить плату. Для активации подключите зарядное устройство, на дисплее будет мигать 0 около 5 сек. После чего высветятся цифры процента заряда аккумулятора – на этом этапе плата активирована.

Настройки

При необхожимости плату можно перенастроить под ваши потребности. Перенастройка заклчается в замене нужных резисторов

Настройки мощности зарядки

Настройка типа аккумулятора

По умолчанию резистор R7 27 кОм рассчитан на аккумулятор напряжением 4,2 В.

Встроенная схема защиты в материнскую плату поддерживает только литий-ионные батареи 4,2 В и литий-ферофосфатные батареи 3,65 В. Для других напряжений батарей необходимо заранее подготовить защитную плату аккумулятора (т.е. использовать аккумуляторы с защитой).

Расчет емкости аккумуляторов

По умолчанию сопротивление резистора R8 12,4 кОм рассчитано на емкость аккумулятора 10 000 мАч.

Формула расчета подключаемой емкости аккумулятора:
Значение сопротивления (Ω) = Емкость аккумулятора (мАч) ÷ 0,8

Например:
Емкость аккумулятора 8000 мАч составляет 10 К: 8000÷0,8=100000 Ом (в пересчете на кОм = 10кОм)
Эта емкость является емкостью одной ячейки аккумулятора, а не всей сборки целиком.

Максимальная емкость одной ячейки поддерживается 25000 мАч. Если аккумулятор превышает емкость 25000 мАч.на одну ячейку, в таком случае отображение уровня заряда аккумуляторов будет неточным, но это не повлияет на фактическое использование.

Максимальное сопротивление резистора R8 не может превышать 30,9K.

Самое продолжительное время зарядки – 50 часов, поэтому емкость не должна быть слишком большой!

Настройка количества подключаемых ячеек аккумуляторов

По умолчанию плата настроена на 4 ячейки (4S)

NC означает отсутствие резистора. 0R означает короткое замыкание или резистор с сопротивлением 0 Ом.
NC/0R означает случайный, разомкнутый или укороченный.

Для 6 ячеек схема защиты не поддерживается, для 6 ячеек можно подключать только литий железо фосфатные аккумуляторы к контактам B+ и GND.(Междумерные контакты при этом не используются.)

Встроенная схема защиты в материнскую плату поддерживает батареи с 2, 3, 4, 5 ячейками.

Обратите внимание

Аккумуляторы

Подключаемые аккумуляторы должны быть рассчитаны на минимальный ток зарядки и разрядки одной аккумуляторной батареи более 10 А то есть необходимо использовать высокотоковые аккумуляторы

Если ток ваших батарей меньше, тогда  уменьшите мощность платы заменив соответствующий резистор R20 на плате

Провода

Подключаемые провода от аккумулятора к плате, на основных клемах плюс и минус должны выдерживать ток 10 А. Исползуйте сечение как минимум 1,3 мм2 медного провода.

Не обязательно использовать слишком толстый но и не может быть слишком тонким. Слишком тонкие провода представлять потенциальную угрозу безопасности. (Поскольку ток на клеммах аккумулятора высокий)

На клемах плюс и минус рекомендуется провод 16AWG. (1,3 мм2) или толще

Между ячейками провод сечением 24AWG (0,25мм2)

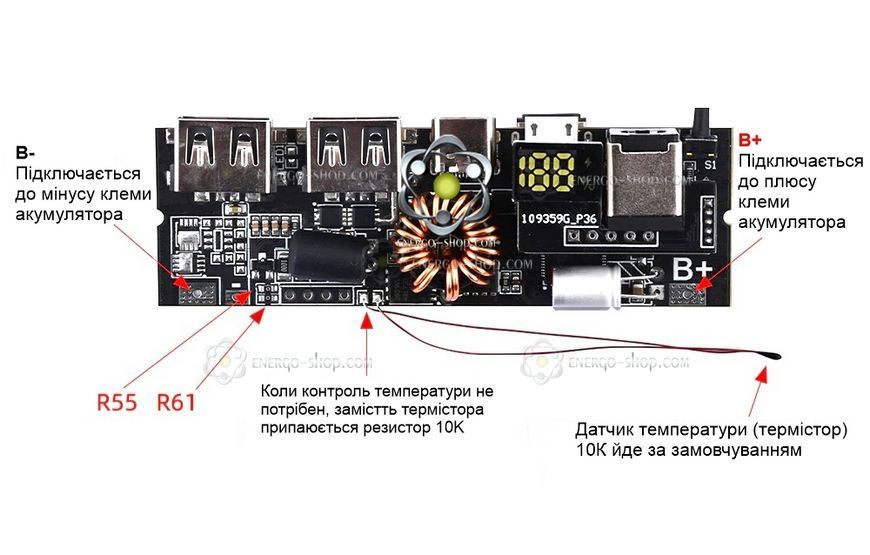

Расположение настоечных резисторов

Во внимание
