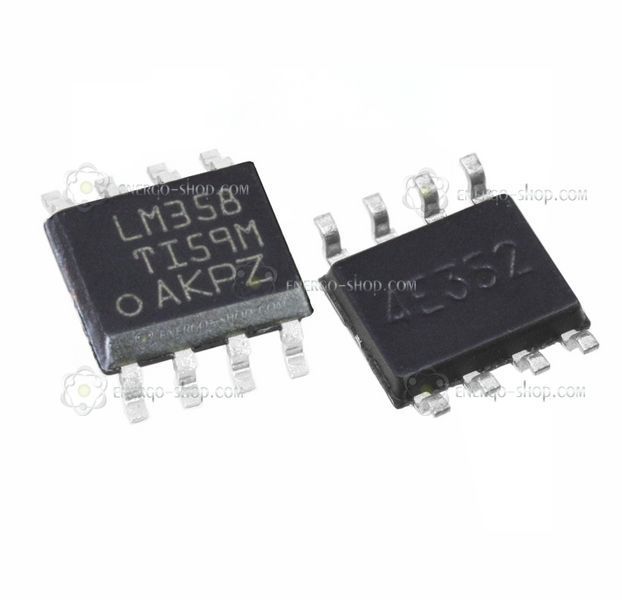

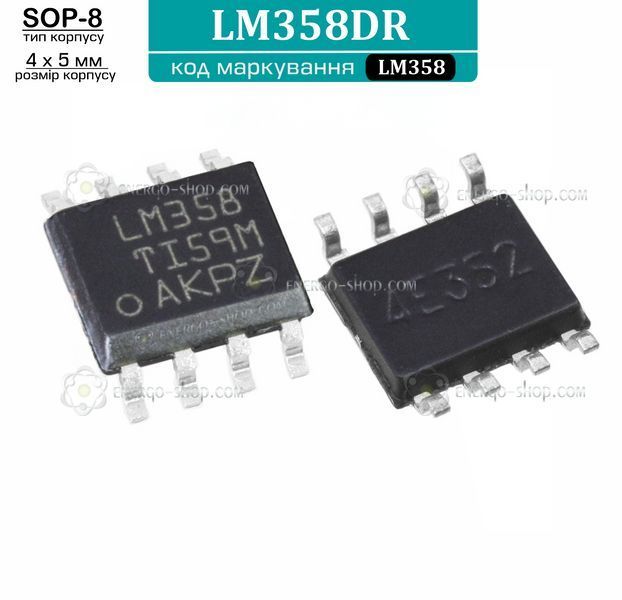

LM358DR, SOP-8 микросхема Операционный усилитель /Texas Instruments/

LM358DR — это оригинальный сдвоенный операционный усилитель от ведущего производителя Texas Instruments, выполненный в корпусе SOP-8 для поверхностного монтажа (SMD). Компонент является индустриальным стандартом благодаря своей высокой надежности, низкому энергопотреблению и способности стабильно работать как от однополярного, так и от двухполярного источника питания.

Микросхема массово применяется мастерами для ремонта и восстановления различной техники: серверных и компьютерных блоков питания, мобильных зарядных устройств, материнских плат, преобразователей частоты, систем управления двигателями и другой промышленной и бытовой аппаратуры. Также она является незаменимым базовым элементом для проектирования, макетирования и сборки различных электронных устройств и DIY-проектов.

Расшифровка маркировки LM358DR и заводских кодов:

Для удобства выбора и во избежание сомнений при заказе, приводим расшифровку полного коммерческого названия LM358DR от Texas Instruments:

• LM358 — базовое название семейства сдвоенных операционных усилителей.
• D — указывает на тип корпуса микросхемы, в данном случае это SOP-8 он же SOIC-8 (узкий корпус для поверхностного монтажа).

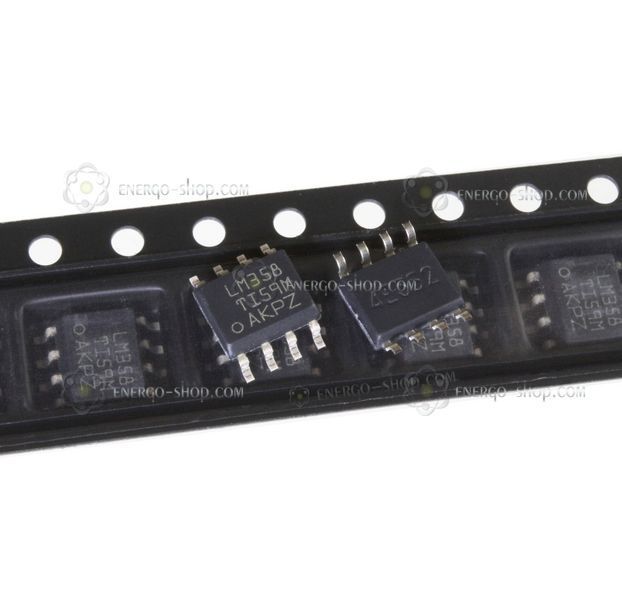

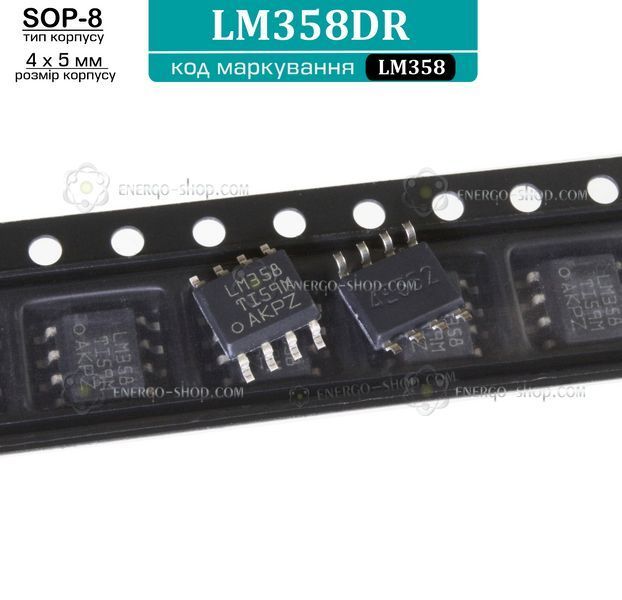

• R — обозначает формат заводской упаковки для поставки (Tape & Reel — транспортировочная лента на катушке).

Важно: На самом пластиковом корпусе компонента обычно наносится только базовая маркировка LM358. Любые дополнительные символы, буквы или цифры, расположенные ниже или рядом с основным названием — это исключительно сервисная информация производителя. Они обозначают номер партии, код завода или дату изготовления (Date Code). Эти дополнительные символы никоим образом не влияют на технические характеристики микросхемы. Покупая этот товар, вы получаете оригинальный компонент, параметры которого полностью соответствуют официальному даташиту.

Распиновка (Назначение выводов):

Основные технические характеристики:

• Количество каналов (усилителей): 2 (Dual)
• Диапазон напряжения питания (однополярное): от 3 В до 30 В
• Диапазон напряжения питания (двухполярное): от ±1.5 В до ±15 В
• Ток потребления (на оба канала): 0.7 мА (типично)
• Полоса пропускания (GBP): 0.7 МГц
• Входное напряжение смещения (Offset Voltage): 3 мВ (типично), не более 7 мВ
• Входной ток смещения (Bias Current): 20 нА (типично)
• Скорость нарастания выходного напряжения (Slew Rate): 0.3 В/мкс
• Коэффициент усиления большого сигнала: 100 В/мВ
• Рабочий диапазон температур: от 0°C до +70°C
• Тип корпуса: SOP-8 (SMD)
