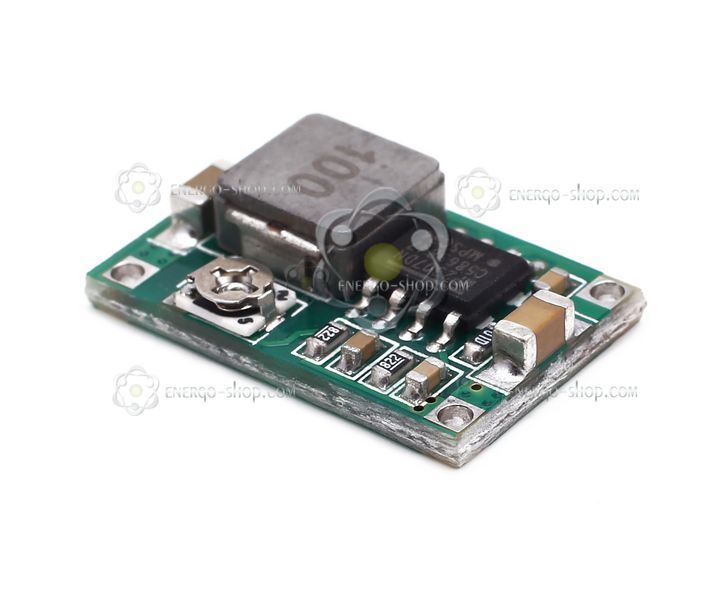

Mini-360 на MP1482DS — это компактный понижающий DC-DC модуль на базе микросхемы MP1482DS от Monolithic Power Systems (MPS) для получения стабильного более низкого напряжения от источника постоянного тока. Это удобное решение там, где важны малые размеры, регулировка выхода и аккуратное встраивание в устройство.

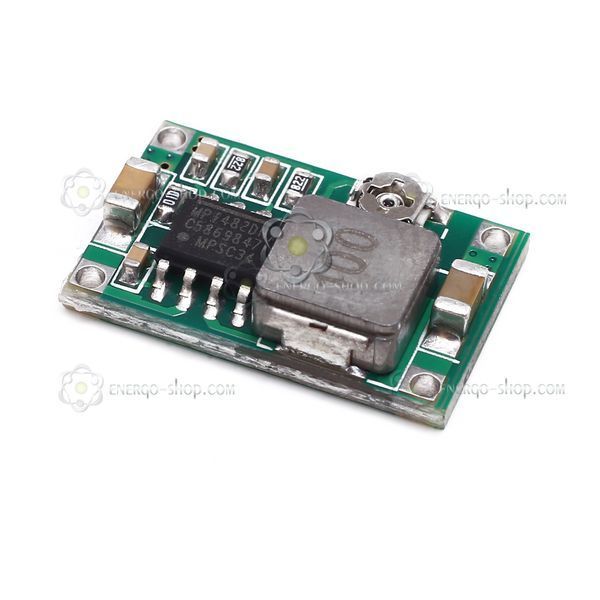

В этой версии используется MP1482DS — синхронный понижающий преобразователь со встроенными силовыми ключами. Благодаря этому модуль получился компактным, простым в подключении и более эффективным, чем старые простые решения такого формата.
Функционал
- Снижает входное постоянное напряжение до нужного уровня на выходе
- Позволяет плавно настраивать выходное напряжение подстроечным резистором
- Работает как стабилизированный понижающий преобразователь для компактной электроники
- Имеет встроенную защиту от перегрева и перегрузки
Ключевые параметры
- Микросхема: MP1482DS
- Входное напряжение: 4.75-18 В
- Выходное напряжение: 0.93-17 В, регулируемое
- Выходной ток: MP1482DS относится к решениям класса 2 А, но для готового модуля mini-360 реальный длительный ток зависит от разницы между входным и выходным напряжением, нагрузки и охлаждения
- Соотношение напряжений: верхний предел выхода составляет примерно до 90% от входного напряжения
- Частота преобразования: 340 кГц
- Защита: от перегрева, перегрузки по току и заниженного входного напряжения
Что важно знать перед использованием
- Модуль только понижающий — он не повышает напряжение
- Выходное напряжение не может быть почти равным входному — для этого модуля верхний предел выхода составляет примерно до 90% от входного напряжения
- Из-за очень компактного размера mini-360 лучше использовать с умеренной нагрузкой — при росте тока и нагрева практические возможности готового модуля уменьшаются
- Чем больше разница между входным и выходным напряжением, тем сильнее модуль нагревается и тем меньше становится практический запас по току
- Для длительной работы mini-360 лучше использовать без перегрузки, особенно без дополнительного охлаждения
Особенности mini-360 на MP1482DS
- Минимальное выходное напряжение 0,93 В доступно только при входном напряжении до 14,5 В. Если входное напряжение превышает 14,5 В, минимальное напряжение на выходе повышается до 1,35 В.

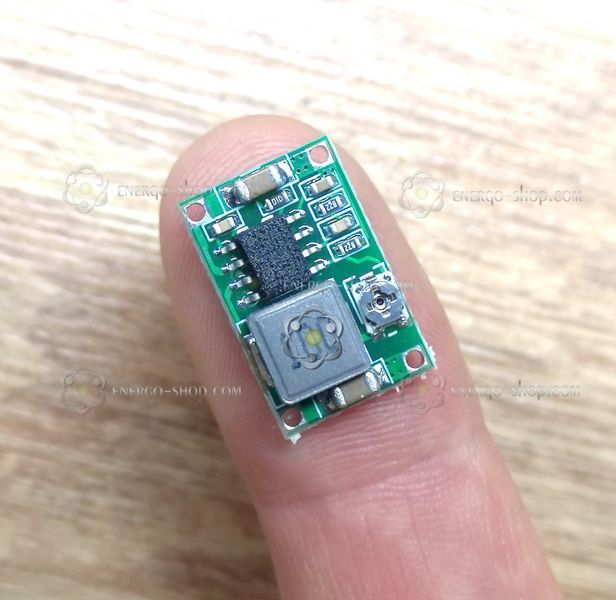

- Компактный формат удобен для монтажа в тесном пространстве
- Синхронная схема дает меньшие потери, чем в более простых бюджетных понижающих модулях
- Лучше всего подходит для задач, где важны небольшой размер, регулируемый выход и умеренная нагрузка
- Если требуется длительная работа на высоком токе или при большой разнице между входом и выходом, лучше выбирать модуль большего размера с лучшим теплоотводом
Подключение

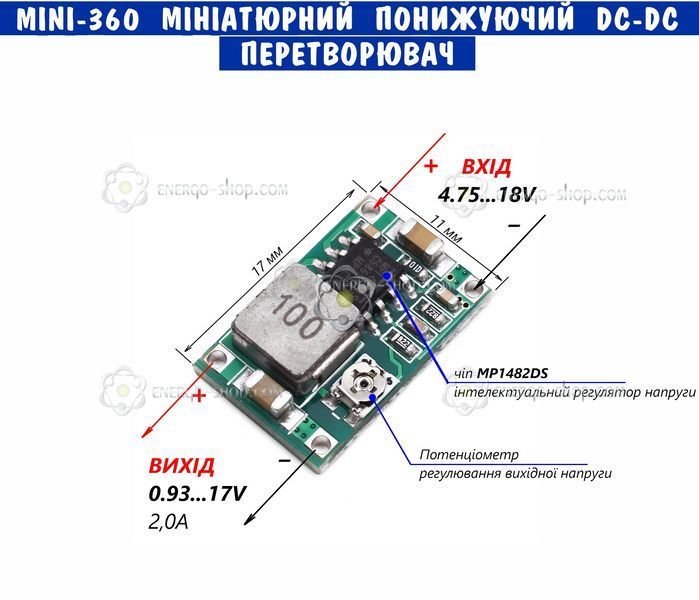

- IN+ и IN- — вход питания
- OUT+ и OUT- — выход на нагрузку
- Перед подключением чувствительной электроники сначала выставьте нужное выходное напряжение мультиметром
- Для штатной работы не подавайте на вход более 20 В
