OB2283MP — это ШИМ-контроллер от производителя On-Bright Electronics для импульсных источников питания.
OB2283MP — высокоэффективная микросхема управления импульсными блоками питания с поддержкой режима пониженного потребления (burst mode). Применяется в зарядных устройствах, блоках питания принтеров, ТВ-боксах, адаптерах и другой технике, где важны энергоэффективность и стабильная работа.
Функционал
- ШИМ-контроллер в режиме токового управления (current mode)
- Встроенный burst mode для снижения потребления в режиме ожидания
- Фиксированная рабочая частота ~65 кГц
- Автоматический переход на повышенную частоту при пиковой нагрузке
- Мягкий старт (soft-start)
Интеграция
- Корпус SOT23-6 (OB2283MP)
- Минимальная обвязка
- Прямое управление внешним MOSFET
- Поддержка настройки OVP через PRT
Эффективность
- Низкое собственное потребление (~2.5 мА)
- Низкий стартовый ток (~3–10 мкА)
- Улучшенные EMI благодаря frequency shuffling
- Работа без акустических шумов
Энергосбережение
- Extended burst mode при малой нагрузке
- Снижение потерь в трансформаторе и MOSFET
- Высокая эффективность в широком диапазоне нагрузки
Ключевые параметры
- Питание VCC: 12–28 В
- UVLO: ~8 В (вкл), ~21 В (выкл)
- Частота: ~65 кГц (номинальная)
- Пиковая частота: до ~142 кГц
- Температурный диапазон: -20…+85°C
Назначение выводов
- VCC — питание
- CS — контроль тока
- GATE — управление MOSFET
- GND — земля
- PRT — защита (OTP / OVP)
- FB — обратная связь
Разъяснение маркировки

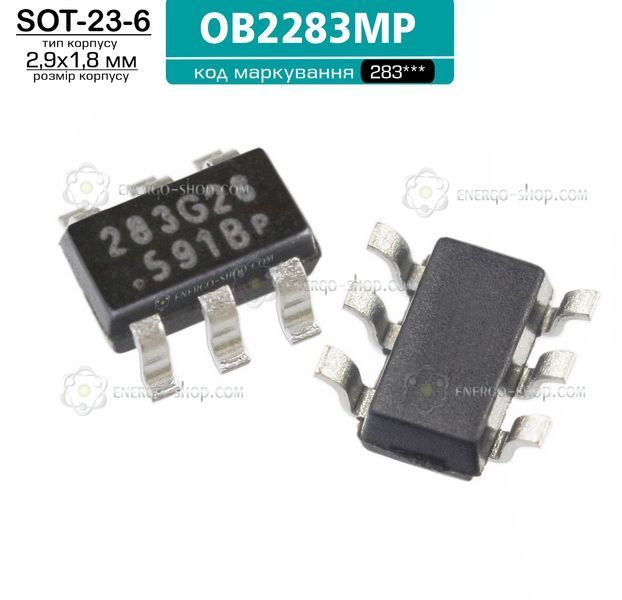

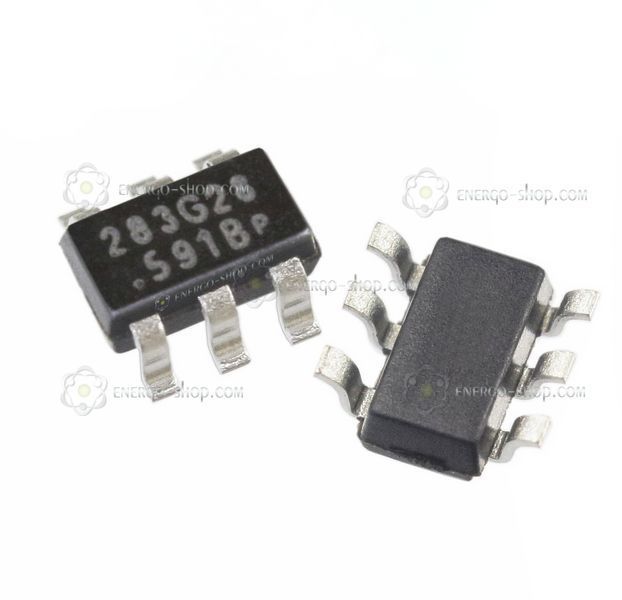

Для поиска микросхемы на плате или среди радиодеталей важно понимать, что в OB2283MP в первой строке маркировки основой является код 283. Именно он является главной узнаваемой частью маркировки данной модели.
После 283 идут буквы и цифры, которые меняются в зависимости от производственного периода, недели, внутреннего кода и партии. Поэтому первая строка может отличаться, но при этом все равно относиться именно к OB2283MP.
Другими словами, коды вида 283G28, 283H02, 283G27 и другие — это не разные модели, а разные варианты заводской маркировки одной и той же микросхемы OB2283MP.
Вторая строка маркировки является производственным кодом, который всегда разный и на параметры микросхемы не влияет.
Общая логика маркировки:
- 283 — основной код, по которому идентифицируют OB2283MP
- последующие символы после 283 — переменная часть заводской маркировки
- вторая строка на корпусе — дополнительный внутренний или партийный код
Поэтому при ремонте, подборе замены или поиске по фото на плате стоит ориентироваться прежде всего на код, который начинается с 283.

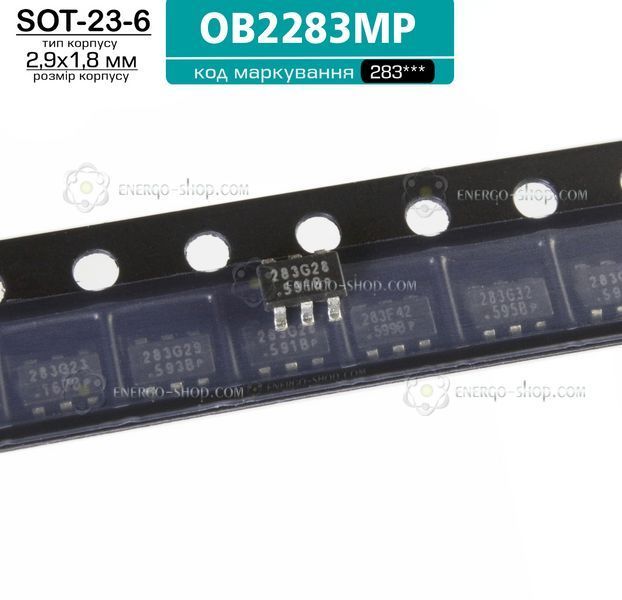

Примеры маркировки OB2283MP
- 283G28
- 283H02
- 283G27
- 283G21
- 283H02
- 283G32
- 283G30
- 283G23
- 283F42
- 283G12
- 283G28
- 283F47
- 283G33
- 283G48
и другие по аналогии
Типичные применения
- Импульсные блоки питания (flyback)
- Зарядные устройства
- Блоки питания принтеров
- Адаптеры питания
