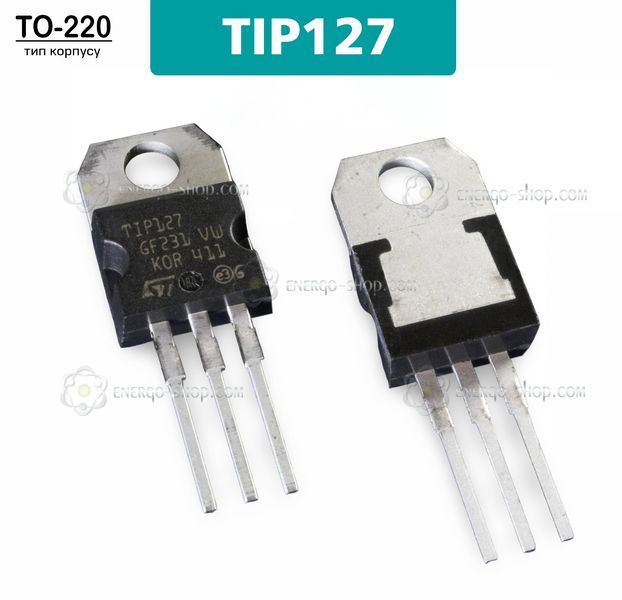

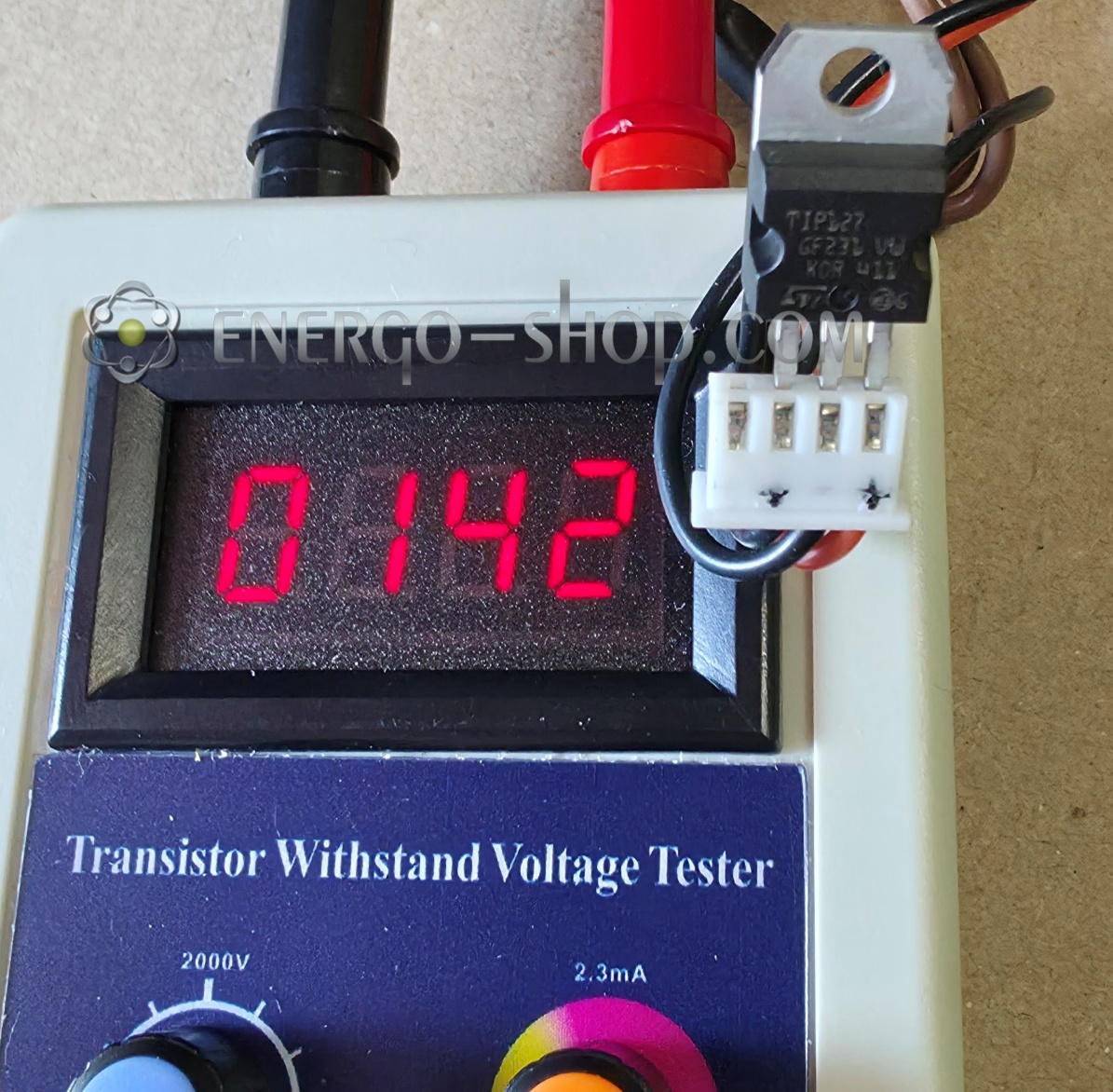

TIP127, TO-220 PNP транзистор Дарлингтона, 100V; 8A /STMicroelectronics/

TIP127 — это PNP силовой транзистор Дарлингтона от производителя STMicroelectronics в популярном корпусе TO-220. Он подходит для коммутации нагрузки, линейного управления, усилительных узлов и силовых схем, где требуется высокий коэффициент усиления тока и простое управление от маломощного сигнала.

Модель TIP127 является комплементарным PNP вариантом в серии TIP120/121/122 и предназначена для использования в силовых линейных и ключевых приложениях. Это удобное решение для блоков питания, управления реле, двигателями, лампами, нагревателями и других узлов, где нужно коммутировать сравнительно большой ток без сложной схемы раскачки базы.

Функционал

• PNP транзистор в монолитной схеме Дарлингтона
• Подходит для линейного режима и работы в качестве силового ключа
• Может работать в схемах управления нагрузкой, где требуется высокое усиление тока
• Комплементарен к NPN моделям TIP120 / TIP121 / TIP122

Интеграция

• Корпус: TO-220
• Удобен для монтажа в силовые платы, модули и самодельные конструкции
• Может устанавливаться на радиатор для отвода тепла
• Подходит для ремонта, модернизации и сборки силовой электроники

Эффективность

• Напряжение коллектор-эмиттер до 100 В
• Ток коллектора до 5 А
• Пиковый ток коллектора до 8 А
• Минимальный коэффициент усиления тока hFE = 1000
• Мощность рассеивания до 65 Вт при надлежащем теплоотводе

Энергосбережение

• Дарлингтон-структура позволяет управлять силовой нагрузкой малым током базы
• Подходит для схем, где важно уменьшить нагрузку на управляющий каскад
• Для стабильной работы при больших токах желательно учитывать тепловой режим и использовать радиатор

Ключевые особенности

• PNP Darlington transistor
• Корпус TO-220
• До 100 В
• До 5 А
• Высокое усиление тока
• Подходит для силовых ключей и линейных схем

Ключевые параметры

• Тип компонента: PNP транзистор Дарлингтона — удобен для силовых схем, где нужно управлять нагрузкой большим током от слабого сигнала
• Корпус: TO-220 — распространенный силовой корпус, удобный для пайки и установки на радиатор
• Рабочее напряжение: до 100 В между коллектором и эмиттером
• Ток нагрузки: до 5 А в постоянном режиме, до 8 А кратковременно
• Ток управления базой: до 0.1 А
• Рассеивание мощности: до 65 Вт при эффективном охлаждении
• Допустимая температура кристалла: до 150°C
• Усиление тока: не менее 1000
• Падение напряжения в открытом состоянии: сравнительно высокое, до 2–4 В в зависимости от тока нагрузки
• Напряжение открытия: до 2.5 В между базой и эмиттером

Назначение выводов

• 1 — Base
• 2 — Collector
• 3 — Emitter

Разъяснение маркировки

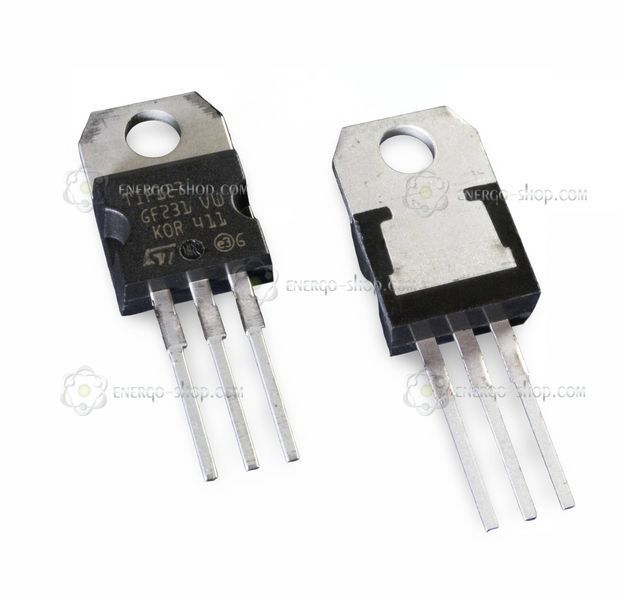

На оригинальном транзисторе основная маркировка обычно содержит TIP127. На предоставленном фото также присутствует логотип ST и дополнительные служебные коды партии. Вспомогательные строки маркировки могут отличаться в зависимости от производственной серии, поэтому при подборе важно ориентироваться прежде всего на основное обозначение TIP127, производителя и внешний вид корпуса.

Типовые применения

• Коммутация реле, соленоидов и электромагнитов
• Управление двигателями постоянного тока
• Силовые ключи в блоках питания
• Линейные регуляторы и усилительные каскады
• Управление лампами, нагревателями и другими нагрузками
• Обучающие и лабораторные проекты по силовой электронике

Сравнение модификаций серии

Важно учесть

TIP127 — это именно транзистор Дарлингтона, поэтому падение напряжения в открытом состоянии у него выше, чем у обычного одиночного биполярного транзистора или современного MOSFET. Если в схеме критически важны минимальные потери и низкий нагрев, это нужно учесть еще на этапе проектирования.
