017rL, SOT23-6 микросхема SE9017-HF

SE9017 — это контроллер заряда, предназначенный для одноячеечных литий-ионных и литий-полимерных батарей, разработанный компанией Seaward Electronics. Благодаря компактному корпусу SOT-23 и минимальному количеству внешних компонентов, микросхема SE9017 идеально подходит для портативных устройств. Она специально разработана для работы в соответствии со спецификацией питания USB, а также может использоваться в автономных зарядных устройствах.

Полное название SE9017-HF, где суффикс HF указывает, что микросхема без галогенов и совместима с RoHS (суффикс на технические параметры микросхемы не влияет).

Для работы SE9017 не требуется внешний чувствительный резистор или блокирующий диод благодаря внутренней архитектуре MOSFET. Микросхема использует тепловую обратную связь для регулировки зарядного тока, чтобы ограничивать температуру кристалла во время работы с высокой мощностью или высокой температурой окружающей среды. Напряжение заряда фиксировано на уровне 4.21В, а зарядный ток может быть запрограммирован внешне с помощью одного резистора.

SE9017 автоматически завершает цикл заряда, когда зарядный ток падает до 1/10 от запрограммированного значения после достижения конечного плавающего напряжения.

При отключении входного питания (от адаптера или USB) микросхема SE9017 автоматически переходит в режим низкого потребления, уменьшая ток разряда батареи до менее чем 2мкА. SE9017 также может быть переведена в режим выключения, что уменьшает ток питания до 20мкА.

Ключевые характеристики:

• Программируемый зарядный ток до 800мА (программируется с помощью резистора).
• Не требует внешних MOSFET, чувствительного резистора или блокирующего диода.
• Работа в режиме постоянного тока/постоянного напряжения (CC/CV) с тепловой защитой для максимизации скорости заряда без риска перегрева.
• Заряжает одноячеечные литий-ионные батареи непосредственно от порта USB.
• Предустановка напряжения заряда 4.21В с точностью ±1%.
• Ток питания 20мкА в режиме выключения.
• Порог тока заряда 2.9В.
• Мягкий старт ограничивает пусковой ток.
• Другие функции включают монитор зарядного тока, блокировку от пониженного напряжения, автоматическую перезарядку и вывод состояния для индикации завершения заряда и наличия входного напряжения.

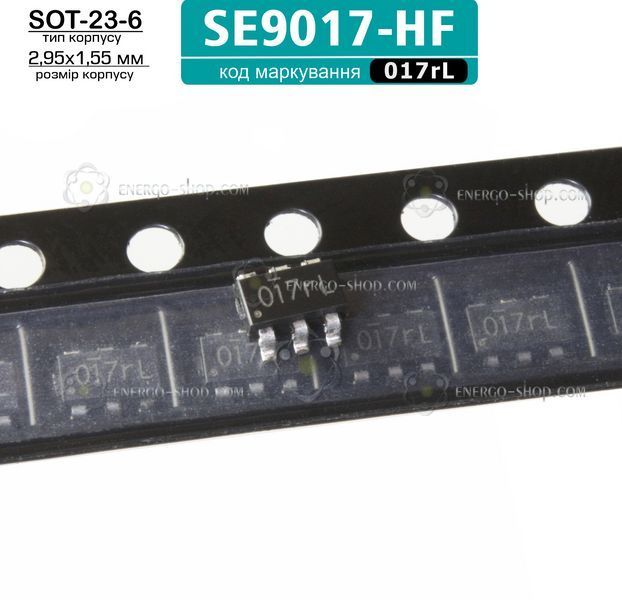

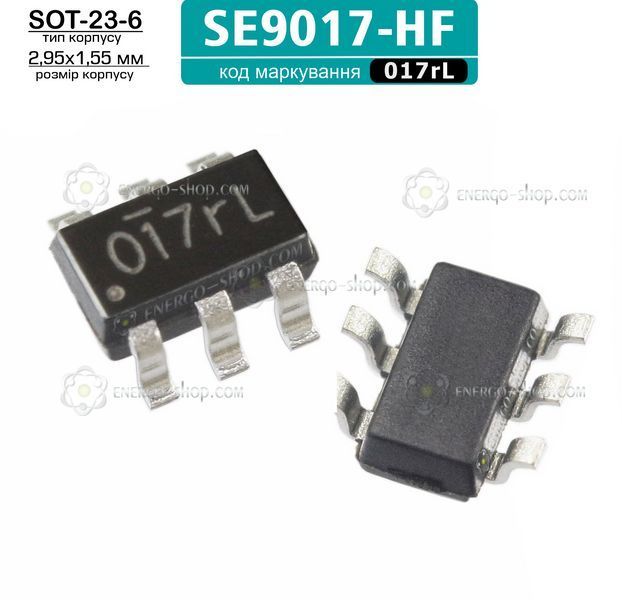

Маркировка и корпус:

• Корпус: SOT-23-6L
• Маркировка: Микросхема маркируется кодовой маркировкой 017rL, что соответствует модели SE9017.

Конфигурация выводов (для SOT-23-6):

Конфигурация выводов (для PSOP-8):
