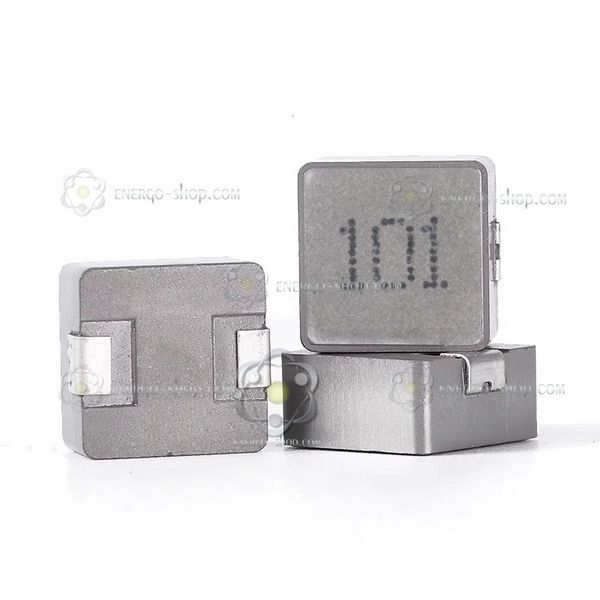

Дроссель индуктивности 100 мкГн STWHPC0850-101MT
Экранированный мощный SMD-дроссель серии HPC0850, предназначенный для использования в DC-DC преобразователях, фильтрах питания и других импульсных схемах. Обладает низким сопротивлением обмотки, высоким допустимым током и компактным типоразмером 0850 (8×8×5 мм).
Основные характеристики
| Номинальная индуктивность (L₀) |
100 мкГн ±20% |
| Типоразмер корпуса |
0850 |
| Габариты корпуса |
8.0 × 8.0 × 5.0 мм |
| Сопротивление обмотки DCR (25°C) |
тип. 30 mΩ, макс. 40 mΩ |
| Рабочий ток Irms |
3.0 A (нагрев примерно +40°C) |
| Ток насыщения Isat |
5 A (уменьшение индуктивности примерно на 30%) |
| Рабочий диапазон температур |
−40°C … +125°C |
| Тип монтажа |
SMD, экранированный дроссель |
Рекомендованное посадочное место (PCB)

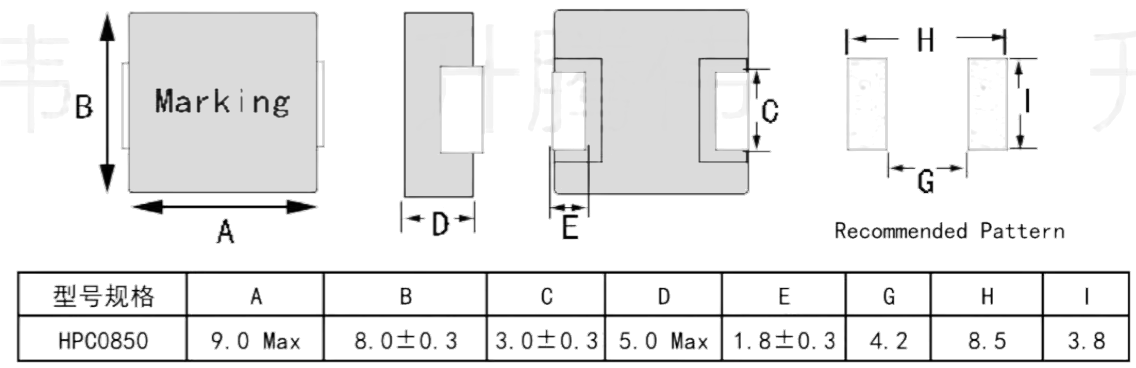

Рекомендуемый чертеж контактных площадок (мм):
При проектировании платы учитывайте достаточную ширину дорожек для тока до 5.0 A и обеспечивайте хорошие теплоотводящие площадки.
Температурные режимы и пайка
- Рабочая температура: −45°C … +125°C (максимальная температура корпуса не выше 125°C).
- Предварительный нагрев (reflow): 150…183°C, до 100 с.
- Пиковая температура: до 255°C, не более 10 с.
- Время плато: до 50 с.
- Пайка паяльной станцией / горячим воздухом: 260°C ±5°C, 3–10 с.
Применение
- DC-DC преобразователи (buck, boost, buck-boost).
- Фильтры питания цифровых и аналоговых устройств.
- Микроконтроллерные модули с импульсными стабилизаторами.
- Телекоммуникационное и промышленное оборудование.
- LED-драйверы и другие импульсные источники питания.
Преимущества
- Высокий допустимый ток при компактных размерах.
- Экранированная конструкция снижает уровень электромагнитных помех.
- Низкое DCR — меньшие потери мощности и нагрев.
- Удобный SMD-монтаж для автоматизированного производства.
