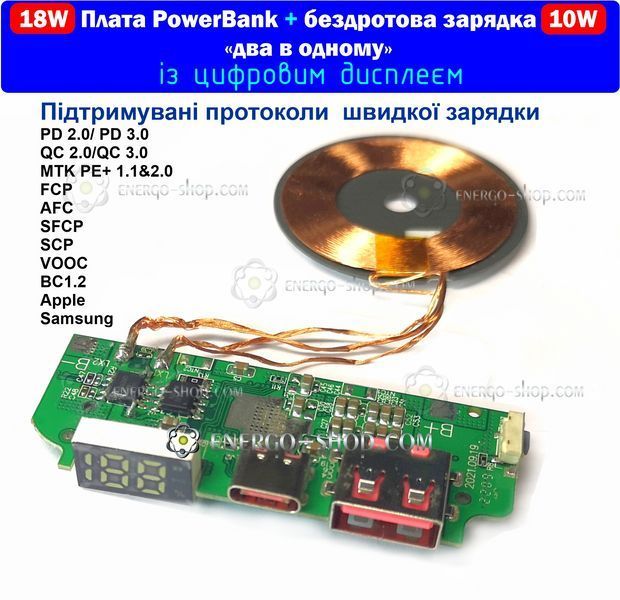

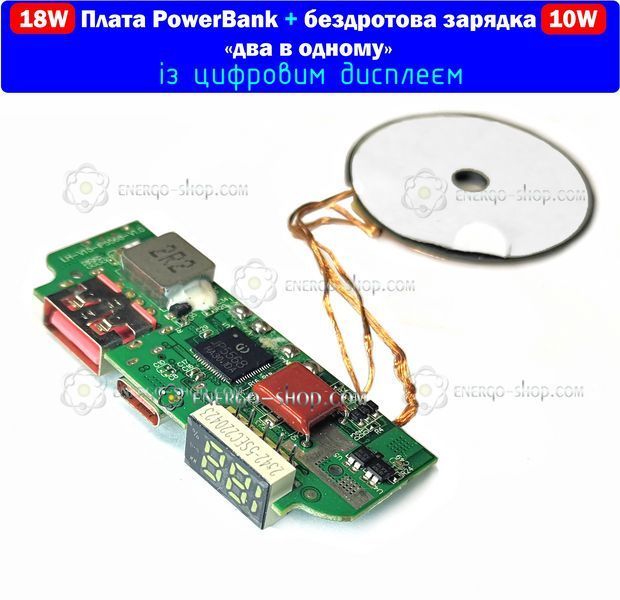

Плата PowerBank с быстрой зарядкой 18Вт, с цифровым дисплеем и беспроводной зарядкой 10 Вт построена на базе многофункционального чипа IP5568_188
Причина уценки:

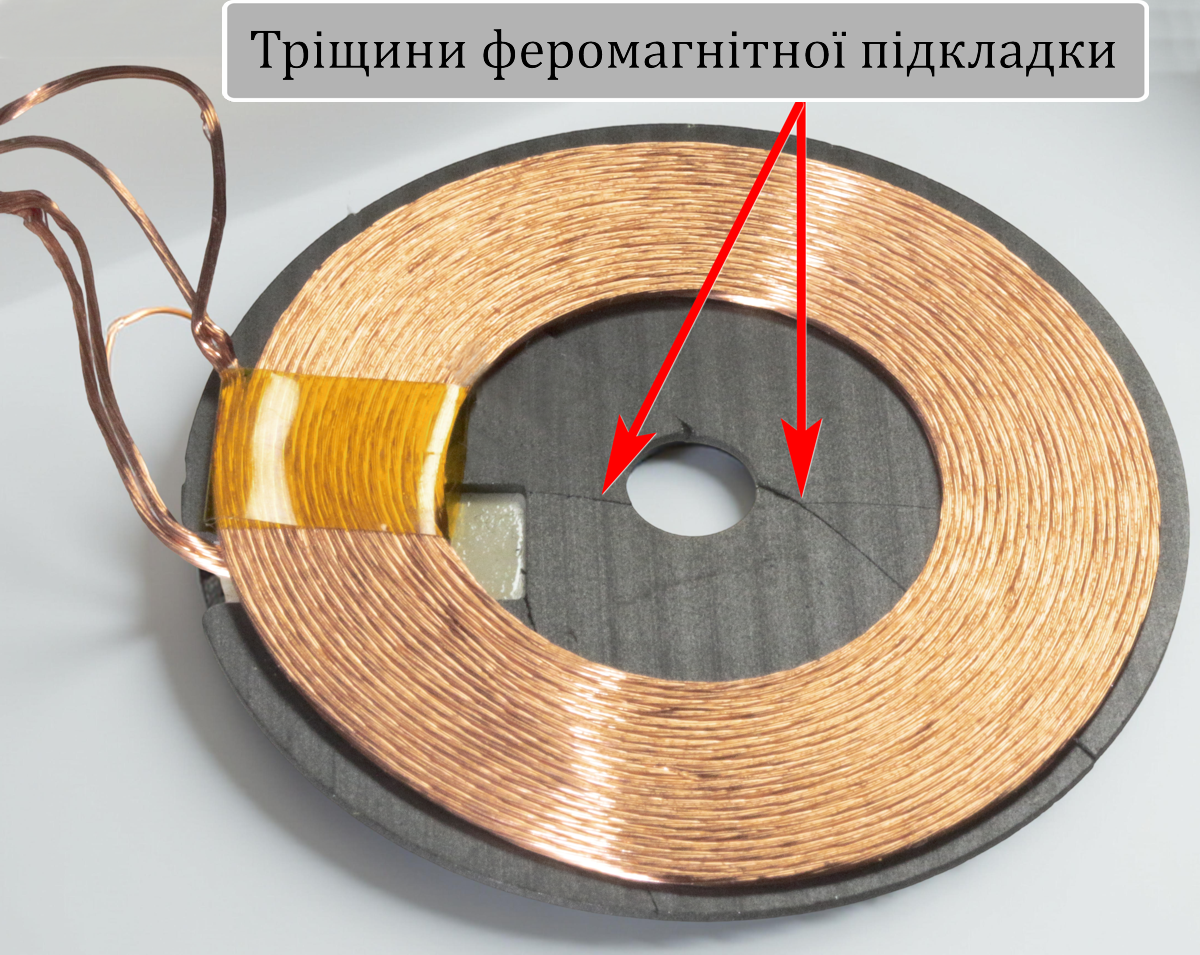

Треснутая ферромагнитная подкладка катушки. На работу платы это не влияет. Плата работает согласно всем заявленным характеристикам.
Внимание.
Чтобы плата выдавала максимальную мощность заряда, нужно на микросхему платы клеять радиатор, который будет отводить тепло. В противном случае плата выдаст мощность не более 10,5 Вт.
Размер радиатора чем больше тем лучше главное, чтобы поместился в габариты платы.
Тип подключаемых аккумуляторов
- Тип: Li-Ion/Li-Pol
- Плата рассчитана для пакета батарей емкостью 25 000 мАч (можно устанавливать меньшую емкость, плата откалибруется после полного цикла зарядки разрядки и зарядки и будет показывать точный процент заряда)
- Рассчитана для батарей номинальным напряжением 3,7В (максимальное напряжение 4,2 В)
Это стандартные аккумуляторы, которые чаще всего устанавливаются в устройствах.
Катушка беспроводной зарядки
- Диаметр 41 мм
- Толщина: 1,4мм
- Имеет клейкую сторону с одной стороны для приклеивания к корпусу.
- Только одна сторона катушки является активной, где клейкая сторона неактивна. Пожалуйста, учитывайте это при мондаже
Размеры платы:
- Длина: 62мм
- Ширина: 23 мм
Поддерживаемые протоколы быстрой зарядки
Выход:
- QC 2.0/QC 3.0
- SCP
- VOOC
- MTK PE+ 1.1&2.0
- USB C DRP (поддерживает входную и выходную быструю зарядку)
- Совместим с BC1.2, Apple и Samsung
Вход:
- FCP
- AFC
- SFCP
- USB C DRP (поддерживает входную и выходную быструю зарядку)
- PD 2.0 (двусторонний)
- PD 3.0 (вход/выход), PPS (выход)
Прочее:
- USB Power Delivery (PD 2.0/PD 3.0)
Детали:
- SCP:
- Выходная мощность: до 18 Вт
- Поддерживает Huawei FCP
- VOOC:
- Выходная мощность: до 18 Вт
- Поддерживает OPPO VOOC
- MTK PE+:
- Выходная мощность: до 18 Вт
- Поддерживает MediaTek PE+ 1.1 & 2.0
- USB C DRP:
- Поддерживает входную и выходную мощность до 18 Вт
- Совместим с USB PD 2.0 и 3.0
- PD 2.0:
- Двусторонний вход/выход до 18 Вт
- Поддерживает 5V, 9V, 12V
- PD 3.0:
- Вход/выход до 27 Вт (PPS до 20 Вт)
- Поддерживает 5V, 9V, 12V, 15V, 20V
- PPS: 5-11V, с шагом 20mV
- BC1.2:
- Apple:
- Samsung:
Примечания:
- Одновременно можно использовать только один протокол быстрой зарядки.
- Максимальная выходная мощность зависит от подключенного устройства и используемого кабеля.
- Некоторые протоколы быстрой зарядки могут быть недоступны в некоторых регионах.
Дополнительные характеристики
- Количество портов:
- Беспроводная зарядка:
- Зарядка аккумулятора:
- Ток зарядки до 5.0A
- Автоматическая регулировка тока зарядки
- Поддержка 4.20V, 4.3V, 4.35V, 4.40V батарей
- Разрядка:
- 5V: 3.1A
- 9V: 2.0A
- 12V: 1.5A
- Синхронный понижающий преобразователь с КПД более 95%
- Поддержка Line In
- Индикация заряда батареи:
- Цифровой дисплей 188
- Самоадаптивный счетчик заряда для более равномерной индикации
- Другие функции:
- Автоматическое обнаружение подключения/отключения телефона
- Индикатор состояния быстрой зарядки
- Контроль температуры аккумулятора и беспроводной зарядки
- Интеллектуальное распознавание нагрузки, автоматический переход в режим ожидания при низкой нагрузке
Для более подробного ознакомления работы платы и режимов работы, откройте документацию микросхемы на базе которой спроектирована эта плата
