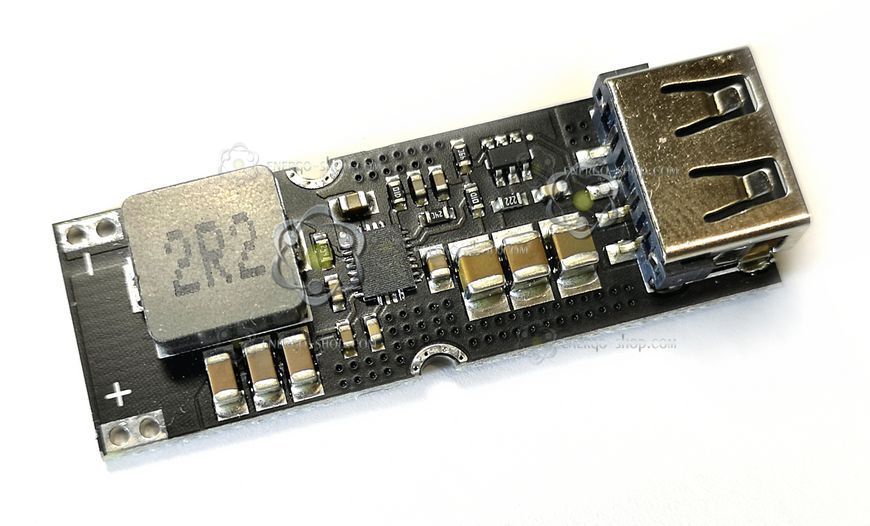

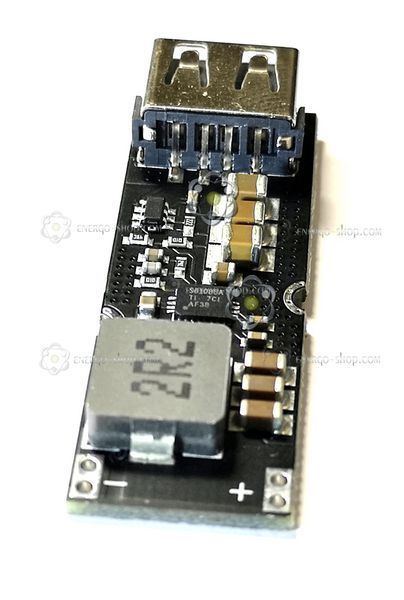

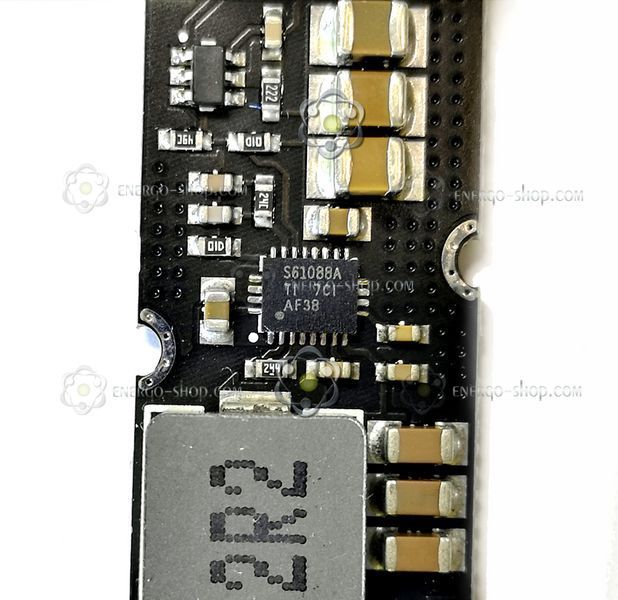

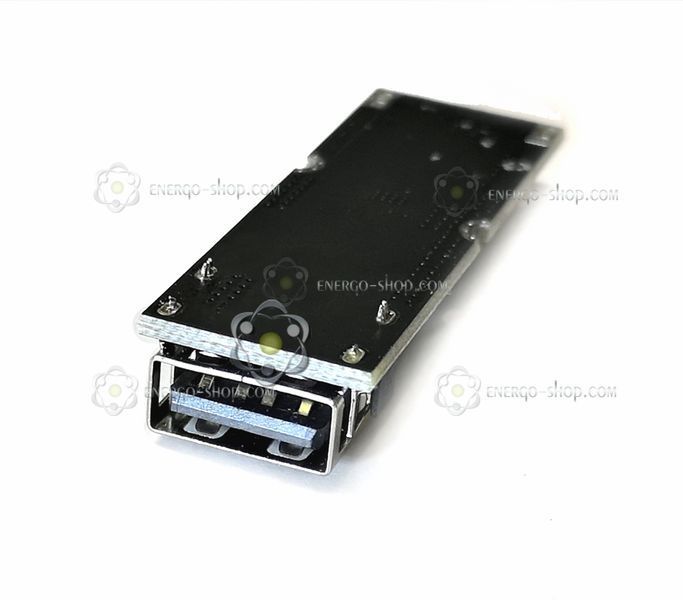

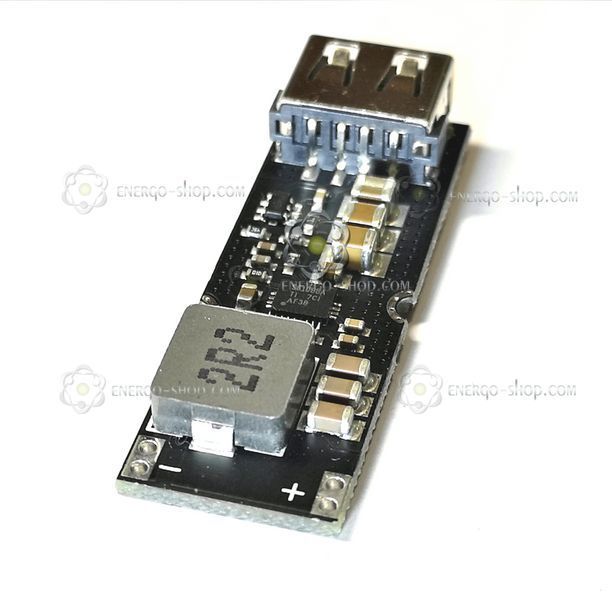

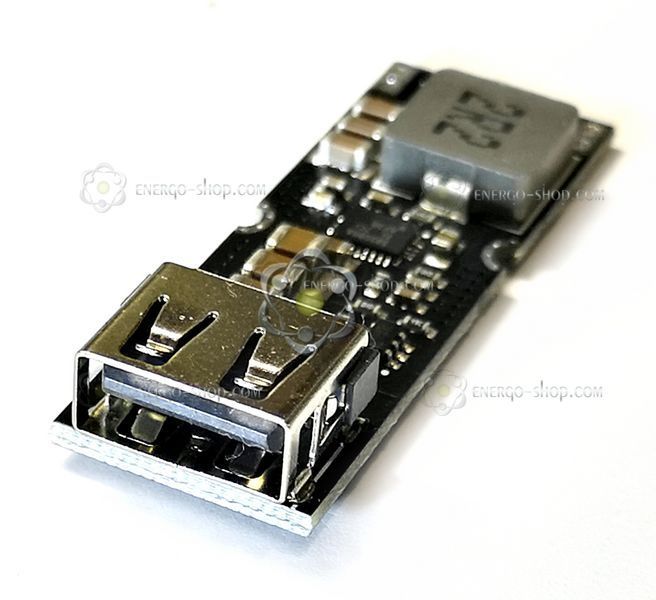

18W TPS61088 Повышающая плата быстрой зарядки телефонов QC2.0, QC3.0

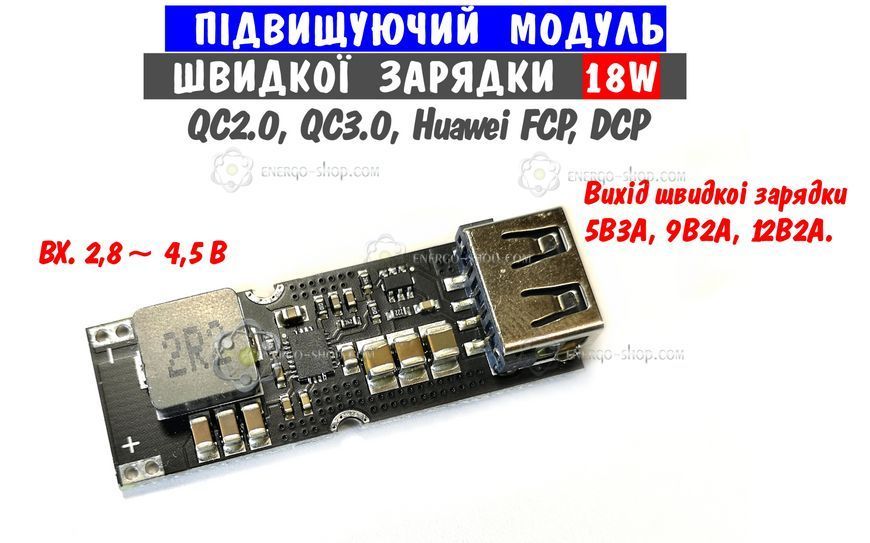

Повышающий модуль быстрой зарядки 18W QC2.0, QC3.0, Huawei FCP, DCP

Основной чип управления: TPS61088A
Идентификационный чип: FP6601Q
Входное напряжение: 2,8 ~ 4,5 В, (не допускается 5 В)  подходит для полимерно-литиевой батареи 3,7 В.

Выходное напряжение: по умолчанию 5 В , и оно находится в диапазоне от 4,5 В до 12 В в соответствии с согласованием с вашим заряжаемым устройством  после запуска быстрой зарядки.

Выходной ток: 5В-3А, 9В-2А, 12В-1,5А. Выходной ток является адаптивным.

Выходная мощность: максимум 18 Вт.

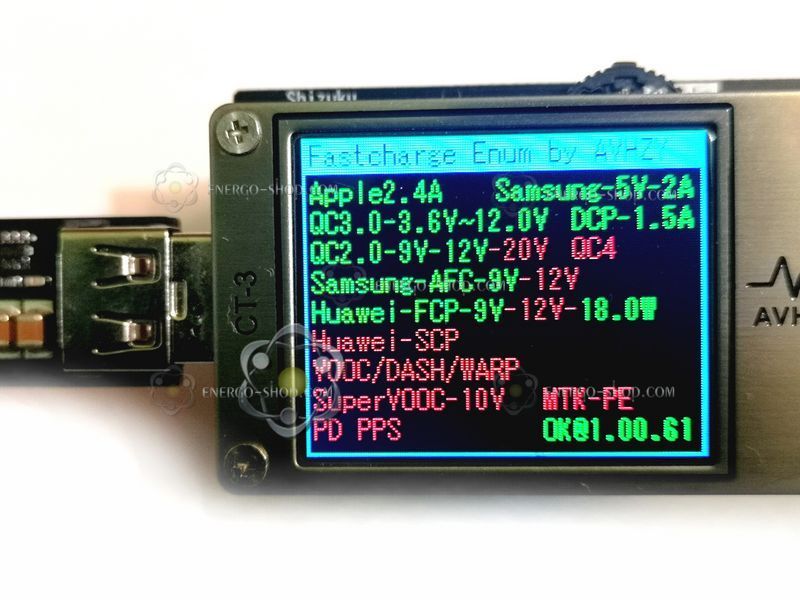

Поддерживаемые протоколы: QC2.0, QC3.0, Huawei FCP, протокол DCP
КПД до 93%, типичный 90%.

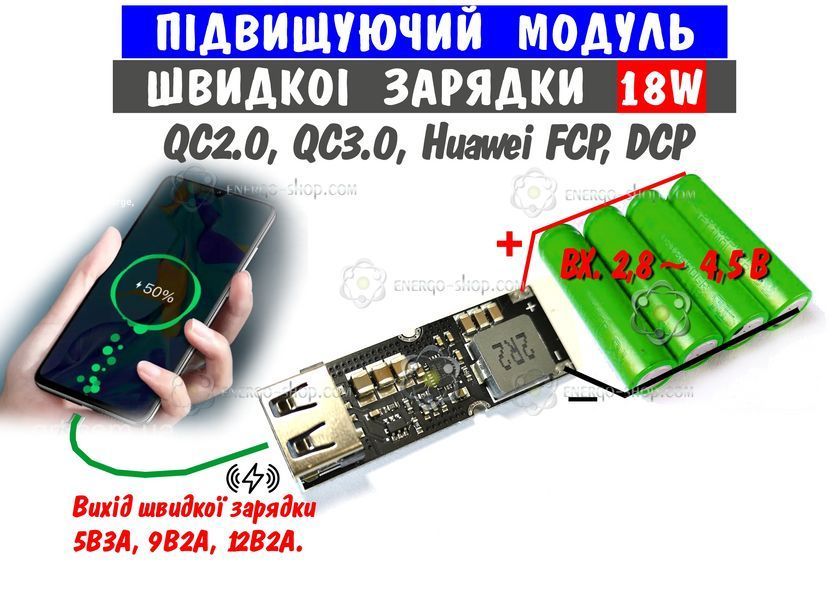

Метод монтажа: Припаивание проводов к Плюсовой и минусовой клемам, использовать толстый провод расчитаный на ток не менее 8А

Предостережение!
При подключении модуля будте внимательны и не подавайте напряжение больше 4,5 В. а также соблюдайте полярность подключения Плюс к плюсу, минус к минусу, в противном случае модуль сгорит.

На плате нет индикации работы модуля, то есть при подключении питания не видно что модуль работает.

Размер модуля: 47,5мм * 16,5мм * 8мм (включая USB)
Вес нетто модуля: около 7 грамм

Чип Tianyu FP6601Q объединяет протокол быстрой зарядки HiSilicon и протокол быстрой зарядки USB-интерфейса Qualcomm QC2.0/3.0, что позволяет быстро заряжать устройства, поддерживающие протоколы FCP и QC2.0/3.0.
Помимо поддержки стандарта USB BC1.2, он также поддерживает устройства Apple и Samsung.
Чип может автоматически определять, является ли подключенное в данный момент устройство с быстрой зарядкой и автоматически подбирает нужный протокол. QC2.0/3.0 или FCP, чтобы автоматически регулировать напряжение.

Особенности продукта:
1. Поддержка напряжения FCP и токового выходного протокола.

2. Поддержка Qualcomm QC2.0/3.0 class A выходного напряжения 5 В, 9 В, 12 В.

3. Автоматически определять протоколы быстрой зарядки FCP и QC2.0/3.0.

TPS61088 — это полностью интегрированный повышающий преобразователь с высокой удельной мощностью, с силовым выключателем 11 мОм и выпрямительным выключателем 13 мОм, представляющий собой эффективное решение с малым форм-фактором для портативных систем.

TPS61088 использует адаптивную топологию управления пиковым током с постоянным временем выключения для регулирования выходного напряжения. В условиях умеренной и высокой нагрузки TPS61088 работает в режиме ШИМ. В условиях легкой нагрузки устройство может выбрать один из следующих двух режимов работы через вывод MODE. Один из них — режим PFM, который повышает эффективность, а другой — принудительный режим PWM, который позволяет избежать проблем с приложениями, вызванных более низкими частотами переключения. Частоту переключения в режиме ШИМ можно регулировать от 200 кГц до 2,2 МГц с помощью внешнего резистора.

TPS61088 также реализует программируемую функцию плавного пуска и регулируемую функцию ограничения пикового тока переключателя. Кроме того, устройство обеспечивает защиту от перенапряжения на выходе 13,2 В, поцикловую защиту от перегрузки по току и защиту от перегрева.
