20Вт Плата Power Bank - чип IP5328P 9 протоколов быстрой зарядки QC2.0/3.0 PD3.0 и др.

Плата Power Bank 20 Вт на чипе IP5328P Поддерживает различные протоколы двусторонней быстрой зарядки

Поддерживает широкий диапазон напряжений от 5 В до 12 В и имеет
нагрузочную способность 5 В — 3,1 А, 7 В — 3 А, 9 В — 2,5 А и 12 В — 1,9 А.

Плата поддерживает низкомощную нагрузку до 0,4Вт 5В 80мА то есть не будет выключатся если будет подключен слабый источник нагрузки, например светодиодная лампа или другие низкомощные потребители.

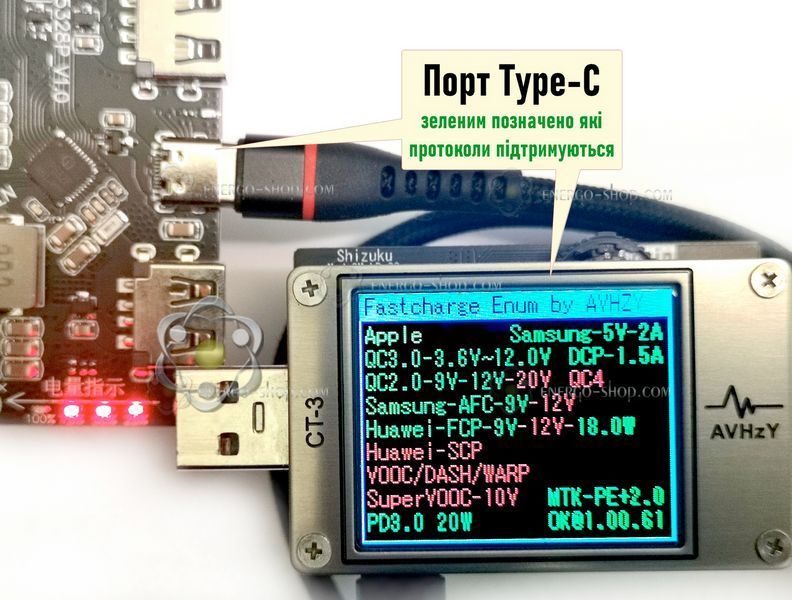

На первом и втором фото показанываю реальные тесты подерживаемых протоколов зарядки выделены зеленым цветом.
Красным это не подерживаемые протоколы.

На третем фото показан тест максимальной мощности которую можно выжать из этой платы при 12В на зарядку по протоколу PowerDeliwery

Тесты показали что плата выдерживает нагрузку с протоколом PD3.0 порт Type-C до 22,9Вт мощности, ток нагрузки 1,99А (смотрите тест на 4 фото) следует учесть что при такой нагрузке ток потребления от аккумуляторов составляет 9А. учитивайте эти параметры при монтаже что бы обеспечить соединение достаточно мощным проводом расчитаным на ток более чем 9 А.

Всего 4 порта зарядки:
2 выходных порта USB-A,
1 порт USB-C,
1 порт Micro USB,
все 4 порта поддерживают быструю зарядку, из которых 2 порта USB-A
поддерживают выход быстрой зарядки
QC3.0, FCP, AFC, MTK, SFCP мощность до 18 Вт а также Apple, Samsung, BC1.2.

Порт USB-C поддерживает двухстороннюю быструю зарядку
Входные протоколы быстрой зарядки QC2.0, QC3.0, FCP, AFC, SFCP
Выходные протоколы быстрой зарядки QC2.0, QC3.0, FCP, AFC, MTK, SFCP, PD3.0 12V 1,6A 20W

Micro-USB поддерживает вход быстрой зарядки FCP, AFC, SFCP, QC3.0

РАЗМЕРЫ.
Размер платы: 64,5 мм * 32,5 мм,
Диаметр крепежных отверстий 3 мм
Размер по осям крепежных отверстий. ширина 26,5 мм длина 59 мм

Тип батареи:
батарея 3,7 В (Li-Pol или Li-ion батарея 18650), одноэлементное параллельное соединение, неограниченная емкость, чем больше емкость, тем дольше время зарядки и разрядки.
Внимательно подключайте аккумуляторы соблюдая полярность, в противном случае если попутать полярность, то плата сгорит!!!

Есть индикация быстрой зарядки: входной и выходной индикатор быстрой зарядки (при работе быстрой зарядки светит отдельный синий светодиод)

Эффективность преобразования: КПД 95% КПД по мощности зависит от напряжения

Кнопка:
Продолжительность нажатия кнопки больше 60 мс, но меньше 2 с, это считается коротким нажатием. Короткое нажатие включает индикатор батареи и активирует выходное напряжение для зарядки телефона или других гаджетов.
Длительное нажатие в течение 10 секунд перезагружает плату.
Действие кнопки менее 30 мс не будет иметь никакого ответа.

Есть функция автоматического обнаружения подключаемого мобильного телефона:
IP5328P автоматически определяет, когда мобильный телефон подключен к сети, немедленно выходит из режима ожидания, включает усиление 5 В для зарядки мобильного телефона

Описание функции:
Блокировка и активация низкого заряда батареи.

Когда плата IP5328P подключается к батарее в первый раз, независимо от напряжения батареи, микросхема находится в заблокированном состоянии, индикатор на плате мигнет 4 раза, чтобы указать состояние аккумулятора; в состоянии без зарядки, если напряжение батареи слишком низкое, произойдет отключение и перейдет в заблокированное состояние.
В заблокированном состоянии для снижения статического энергопотребления IP5328P не имеет функции обнаружения подключаемого мобильного телефона и не может быть активирован нажатием кнопки. В это время действие кнопки не может активировать выход Boost, самое низкое положение индикатора батареи будет мигать 4 раза, указывая на это.
В заблокированном состоянии необходимо подключить зарядное устройство к плате Повер банк, чтобы активировать функцию чипа.

Информация о зарядке аккумуляторов
плата IP5328P имеет систему управления зарядкой литиевой батареи постоянным током и постоянным напряжением, которая поддерживает структуру синхронного переключателя. Различные спецификации зарядного напряжения.
Когда напряжение батареи меньше 3 В, ток зарядки 250 мА;
когда напряжение батареи больше 3 В, максимальный зарядный ток составляет 5,0 А;
IP5328P использует технологию импульсной зарядки с частотой переключения 500 кГц. При зарядке с обычным входом 5 В максимальная входная мощность составляет 10 Вт,
При зарядке с помощью входа быстрой зарядки максимальная входная мощность составляет 18 Вт.
Максимальный зарядный ток клеммы аккумулятора может достигать 5,0 А, а эффективность зарядки составляет до 94%, что может сократить время зарядки на 3/4.

IP5328P автоматически регулирует зарядный ток для адаптации к адаптерам с различной нагрузочной способностью.

IP5328P не поддерживает одновременную зарядку и разрядку, а выходной порт разрядки будет закрыт в состоянии зарядки, чтобы предотвратить повреждение заряженного устройства входным высоким напряжением.

IP5328P включает систему синхронного импульсного преобразователя, которая поддерживает выход высокого напряжения, поддерживает широкий диапазон напряжений от 5 В до 12 В и имеет
нагрузочную способность 5 В — 3,1 А, 7 В — 2,4 А, 9 В — 2,0 А и 12 В — 1,6 А. .

Частота переключения составляет 375 кГц.

Есть встроенная функция плавного пуска
для предотвращения сбоев, вызванных чрезмерным пусковым током во время запуска, интегрированные функции защиты от перегрузки по току, короткого замыкания, перенапряжения, перегрева и другие функции защиты для обеспечения стабильной и надежной работы системы.
Выходной ток системы может автоматически регулироваться в зависимости от температуры, чтобы температура микросхемы была ниже установленной температуры.

Модель корпуса для 3D печати под аккумуляторы типоразмер 18650 смотрите по ссылке

Вариант 1 - Модель корпуса для 3D печати

Вариант 2 - Модель корпуса для 3D печати
