Этот кнопочный переключатель с фиксацией имеет четыре контакта и три положения: Включение-1, Включение-2 и Выключение. Его часто используют в портативных устройствах для управления освещением.
Как работает переключатель
-
Конструкция контактов:
- Контакт С является общим контактом, к которому подключаются другие контакты в разных положениях.
- Остальные контакты обозначены номерами: 1, 3 и 5. Они активируются в зависимости от выбранного положения.
-
Положения переключателя:
- Первое положение (Включение-1): При первом нажатии кнопки происходит соединение между контактами С и 1, а также С и 5. Это значит, что в этом положении оба эти контакта находятся во "включенном" состоянии, позволяя току проходить через них.
- Второе положение (Включение-2): При втором нажатии переключатель переходит в следующее положение, где контакт С соединяется с контактом 3. Это позволяет току проходить через контакты С и 3, а контакты С и 1, С и 5 размыкаются.
- Третье положение (Выключение): При третьем нажатии переключатель возвращается в начальное положение, в котором ни один контакт не замыкается. Это полностью отключает ток.
Принцип работы
Представьте, что этот переключатель используется для выбора между двумя режимами освещения фонаря:
- В первом положении (Включение-1) активируется мягкий свет.
- Во втором положении (Включение-2) включается более яркий свет.
- В третьем положении (Выключение) фонарь выключается.
Эта конструкция переключателя позволяет циклически переключаться между двумя режимами света и полным отключением, без необходимости удерживать кнопку нажатой.
Примечания
- Переключатель с фиксацией означает, что каждое нажатие меняет положение кнопки и замыкает соответствующий контакт до следующего нажатия.

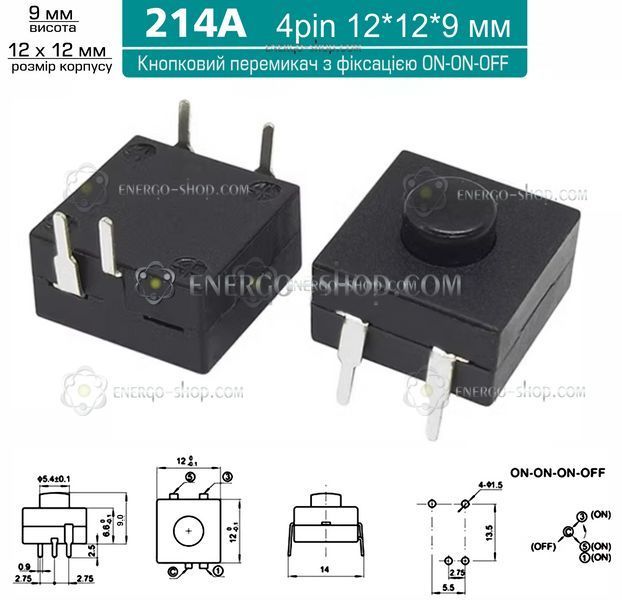

- Схема соединений на рисунке (ON-ON-OFF) иллюстрирует расположение контактов и их состояние в каждом из трех положений.
Технические параметры
- Размер: 12*12мм / высота 9 мм
- Сопротивление контактов: < 200мΩ (миллиом)
- Сопротивление изоляции: > 100МΩ (мегаом)
- Напряжение пробоя: 500В, AC/мин
- Номинальная нагрузка: DC 30В 1А
- Сила срабатывания: 700 ± 100gf
- Срок службы: > 50000 раз
Детальные размеры:
