По умолчанию плата настроена для работы с аккумулятором на напряжение 4,2В. Также плата поддерживает друге напряжения АКБ, читайте ниже.

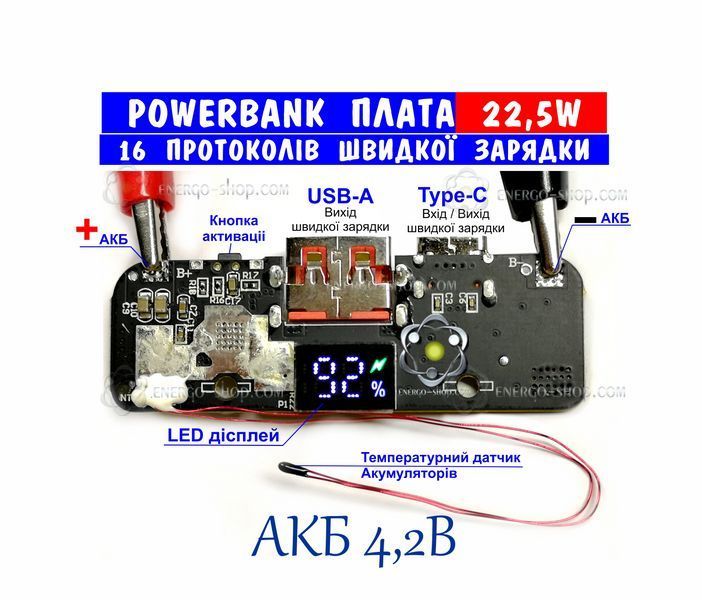

Плата Power Bank с быстрой зарядкой мощностью 22,5Вт работает на новом поколении высоко интегрированных мобильных чипов SoC SW6208 имеет информационный LED дисплей показывающий процент заряда аккумулятора, а также значок активации работы быстрой зарядки. Есть защита аккумуляторов по напряжению и температуре.
Поддерживает 16 различных протоколов зарядки которые позволят заряжать любое устройство.
На плате 2 порта
Первый USB-A
Работает на выход, предназначен для зарядки гаджетов, способен зарядить практически все устройства выпускающиеся на сегодняшний день, поддерживает 13 протоколов быстрой зарядки
Apple 2.4A / Samsung 2A / DCP1,5А / QC3.0 / QC2.0 / AFC / FCP /SCP / PE1.1 / PE+2.0 / VOOC / DASH / WARP
Второй - Type-C
Работает на выход и вход, предназначен для зарядки гаджетов и зарядки самого Power Bank, способен зарядить практически все устройства выпускающиеся на сегодняшний день включая протокол зарядки Power Delivery, он поддерживает так же 13 протоколов быстрой зарядки но немного отличающихся от первого, исключен VOOC и добавлен QC4.0 и Power Delivery
Apple 2.4A / Samsung 2A / DCP1,5А / QC4.0 / QC3.0 / QC2.0 / AFC / FCP /SCP / PE1.1 / PE+2.0 / PD2.0 / PD3.0

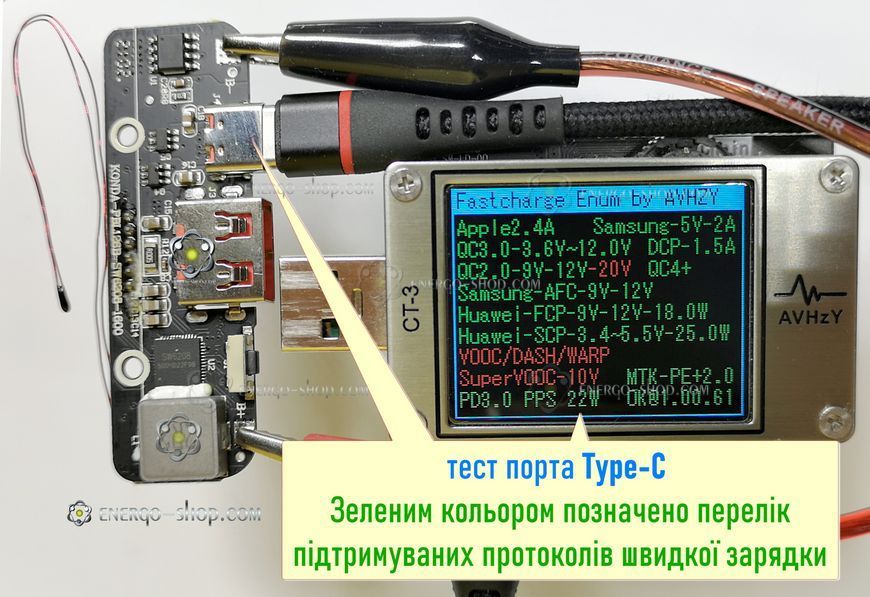

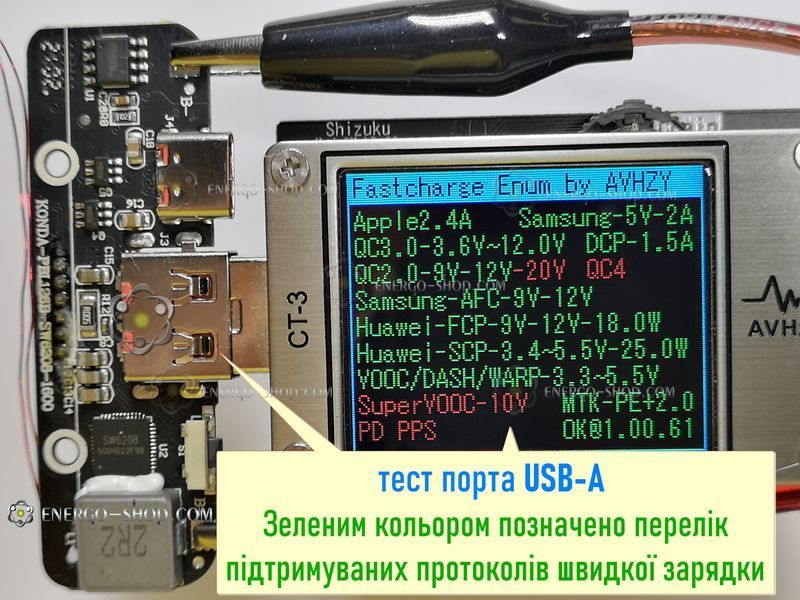

На втором и третьем фото смотрите реальные тесты протоколов быстрой зарядки
Настройка типа батареи
Плата поддерживает различные типы Литий Ионных или Литий полимерных батарей, такие как 4,2В / 4,35В/ 4,4В / 4,5В
По умолчанию плата настроена на аккумулятор стандартным напряжением 4,2В. Что бы перестроить на другое напряжение нужно заменить резистор R17
10 кОм – 4,2В
15 кОм – 4,35В
5,6 кОм – 4,4В
3 кОм – 4,5В
При установке аккумуляторов смотрите их спецификацию на какое зарядное напряжение они рассчитаны во избежанию возгорания и выходу из строя аккумуляторов.
Ёмкость аккумулятора можно подключать без ограничений, чип платы поддерживает самообучение емкости аккумулятора, происходит оно после полного цикла заряд-разряд-заряд
Есть защита от перегрева аккумуляторов
Зарядный модуль поддерживает защиту NTC спецификации JEITA. Модуль защиты всегда контролирует температуру аккумулятора в диапазоне температур от 0 до 50°C
Размер платы 59мм х 19,5мм (подробнее смотрите на последнем фото)
толщина самых больших выступающих частей с учетеом дисплея 9,4мм
