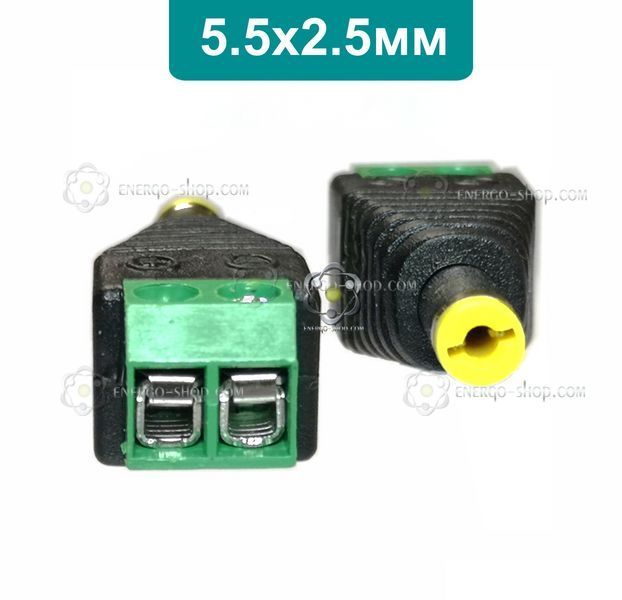

Штекер питания DC 5.5x2.5 мм с винтовой клеммной колодкой — это быстромонтируемый коннектор для организации питания камер видеонаблюдения, светодиодных лент, контроллеров и другого низковольтного оборудования без использования паяльника. Компонент изготавливается на мощностях сертифицированных OEM-производителей и обеспечивает надежный контакт благодаря подпружиненным элементам внутренней части.
На черном пластиковом корпусе коннектора возле клеммной колодки нанесена литая маркировка полярности в виде символов «+» и «-». Эти обозначения помогают правильно сориентировать провода при подключении и избежать переполюсовки, никаких других маркировок типоразмера, партий или дат на корпусе нет.
Технические характеристики
- Тип разъема: DC штекер (папа) с клеммной колодкой
- Внешний диаметр штекера: 5.5 мм
- Внутренний диаметр штекера: 2.5 мм
- Длина контактной части штекера: 11 мм (совместимо с гнездами глубиной 10-11 мм)
- Номинальная нагрузка: 30V DC, 2A
- Напряжение пробоя изоляции: 500V AC (50 Гц) в течение 1 минуты
- Усилие соединения/разъединения: 3-20 N
- Механический ресурс: около 5000 циклов подключения
- Диапазон рабочих температур: от -30°C до +70°C
- Материал изолятора: огнестойкий пластик
- Габаритные размеры: 36 x 14 x 12 мм
Распиновка разъема
Коннектор имеет двухконтактную винтовую колодку, которая соединена с контактной группой штекера следующим образом:
- Контакт «+» на колодке: напрямую соединен с внутренним стержневым контактом штекера (диаметр 2.5 мм), предназначен для подачи положительного потенциала.
- Контакт «-» на колодке: соединен с внешней металлической оболочкой штекера (диаметр 5.5 мм), используется для подключения минусового (общего) провода.
