Штекер питания DC 5.5x2.5 мм с винтовой клеммной колодкой (стандартный черный изолятор) — это быстромонтируемый коннектор для быстрого и безопасного подключения линий питания к камерам видеонаблюдения, LED-освещению, микроконтроллерам и другому низковольтному оборудованию без использования паяльника.
Компонент изготавливается на мощностях сертифицированных OEM-производителей и обеспечивает стабильный контакт благодаря точной геометрии цилиндрической части.

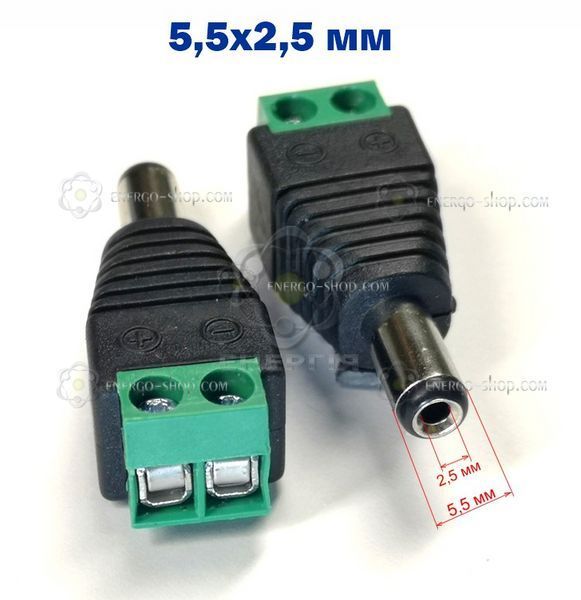

На черном пластиковом корпусе коннектора, непосредственно возле винтов клеммной колодки, нанесена литая маркировка полярности в виде символов «+» и «-». Эти обозначения являются неизменными для всей серии и помогают избежать переполюсовки во время монтажа, никаких дополнительных символов или кодов маркировки деталь не имеет.
Технические характеристики
- Тип разъема: DC штекер (папа) с клеммной колодкой
- Внешний диаметр штекера: 5.5 мм
- Внутренний диаметр штекера: 2.5 мм
- Длина металлической контактной части: 11 мм (совместимо с гнездами глубиной 10 мм)
- Номинальная нагрузка: 30V DC, 2A
- Напряжение пробоя изоляции: 500V AC (50 Гц) в течение 1 минуты
- Усилие соединения/разъединения: 3-20 N
- Механический ресурс: около 5000 циклов подключения
- Диапазон рабочих температур: от -30°C до +70°C (условия эксплуатации -40°C ~ +55°C)
- Материал изолятора: огнестойкий пластик
- Габаритные размеры: 36 x 14 x 12 мм
Распиновка разъема
Коннектор оснащен двухконтактной винтовой колодкой, которая коммутируется с цилиндрическим штекером по следующей схеме:
- Контакт «+» на колодке: электрически соединен с внутренним стержневым контактом штекера (диаметр 2.5 мм). Используется для подачи питания (VCC/Плюс).
- Контакт «-» на колодке: электрически соединен с внешней металлической гильзой штекера (диаметр 5.5 мм). Используется для подключения общего провода (GND/Минус).
