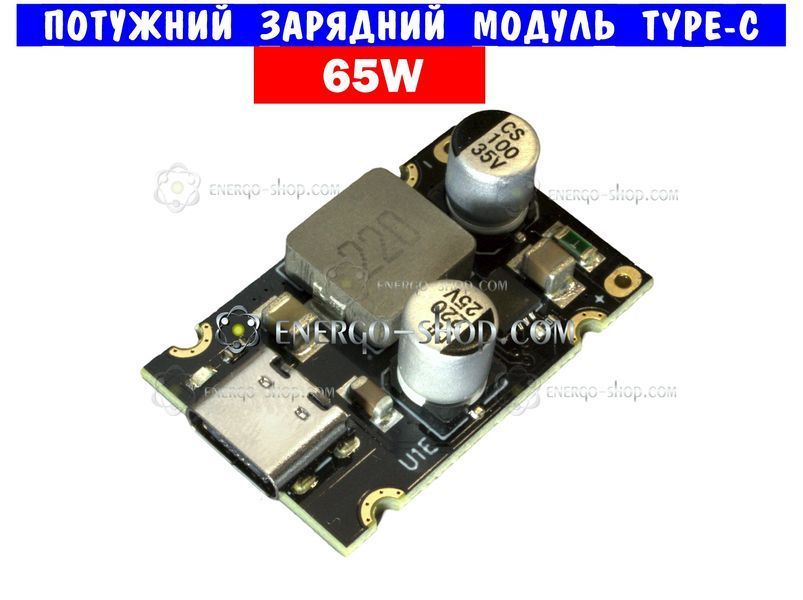

65-ваттная плата зарядки со встроенным понижающим устройством, позволяющим работать от любого аккумулятора с напряжением в диапазоне 8~30 В.
Поддержка 10 протоколов быстрой зарядки, что позволит заряжать смартфоны, телефоны, планшеты, электронные книги и другие гаджеты различных брендов любых производителей.
PD3.0 65.00W/PPS/APPLE 5V 2.4A/BC1.2 DCP 5V 1.5A/SAMSUNG AFC 9V/HUAWEI FCP 5V 9V 12V/QC2.0 5V 9V 12V 20V/QC3.0 20.07V Max/QC4.0/QC4.0+ всего 10 протоколов
Порт Type-C имеет мощность зарядки 65Вт
Тестирование
Тесты на нагрев без использования радиатора.
При нагрузке 65Вт нагревается чип до 125 °C
Нагревается не вся плата, а точка в районе микроконтроллера, остальная часть платы греется на 30% меньше максимального значения.
Все показатели в пределах допустимых значений и может так работать длительное время. Но если поместить плату в корпус, то здесь уже требуется отвод тепла, то есть радиатор или алюминиевый корпус, который будет выполнять роль радиатора.
Понижающий модуль для быстрой зарядки телефона, планшета или других гаджетов от аккумулятора, солнечной панели, генератора или другого источника напряжения.
Подключаете модуль, например, к автомобильному или любому другому аккумулятору, и на выходе модуля получаете высококачественное напряжение для быстрой зарядки ваших гаджетов с поддержкой многих протоколов быстрой зарядки.
Ниже много текста, прочитайте, чтобы понимать.
Выходная мощность зарядки зависит от входного напряжения, если вы хотите получить максимальную мощность 65Вт, то напряжение на входе должно быть не менее 20В
Обратите внимание, модуль понижающий, поэтому для корректной работы быстрой зарядки входное напряжение должно быть больше, чем вам необходимо на выходе.
Например, если вам нужно заряжать ноутбук протоколом Power Delivery (PD3.0) напряжением 20В
Тогда на входе модуля должно быть напряжение не менее 20 вольт. Это может быть аккумулятор 24 В или солнечная панель с достаточной мощностью.
Модуль поддерживает следующие протоколы быстрой зарядки
общий список протоколов

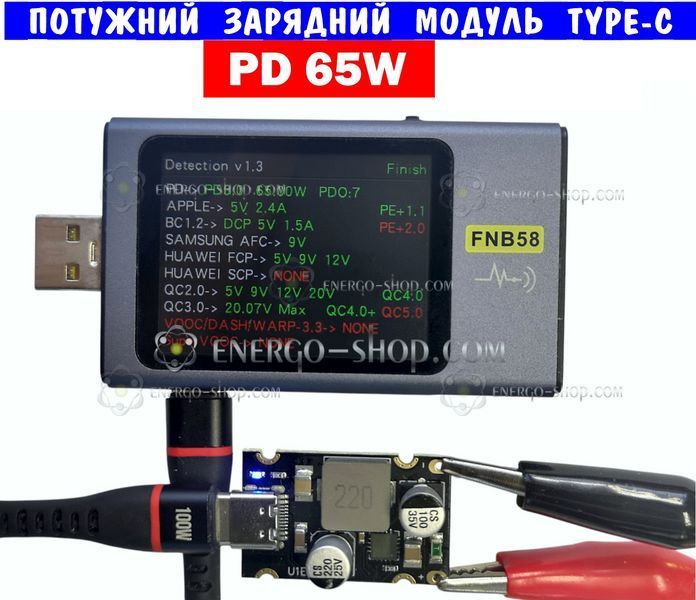

Тестирование Type-C порта USB тестером
Зеленым текстом обозначены протоколы быстрой зарядки, которые поддерживаются – красным не поддерживаются
Для быстрой зарядки при низком напряжении и сильном токе используйте оригинальный кабель передачи данных. Если вы хотите измерить зарядное напряжение и ток, вы должны использовать USB тестер с низким сопротивлением! В противном случае это повлияет на зарядный ток! И будет показывать некорректные данные
Когда напряжение питания модуля выше 21 В, протокол PD (Power Delivery) поддерживает выход до 20 В 3,2 А, обратите внимание! Модуль имеет небольшой размер. Поэтому при зарядке ноутбуков с протоколом зарядки PD (Power Delivery), пожалуйста, обеспечьте хорошую вентиляцию и рассеивание тепла модуля!

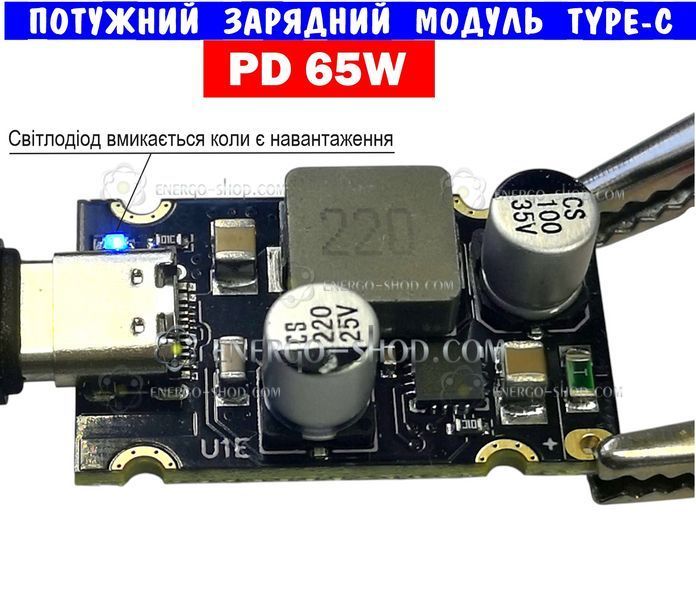

На плате есть два LED индикатора (синего цвета), светятся при подключении нагрузки и увеличивают яркость, когда срабатывает протокол быстрой зарядки.
Плата не защищена от обратной полярности подключения питания, то есть плата выйдет из строя, если вы перепутаете полярность (плюс и минус) при подключении.
Есть защита от перегрева
Чип поддерживает контроль температуры
Когда температура микросхемы превышает 128 градусов, чип начинает снижать мощность заряда. Если температура продолжает повышаться и достигает 150 градусов, чип отключает нагрузку. Таким образом предотвращается перегрев и выход из строя платы.
Максимальная мощность, которую может выдать модуль 65W (20V 3,2A)

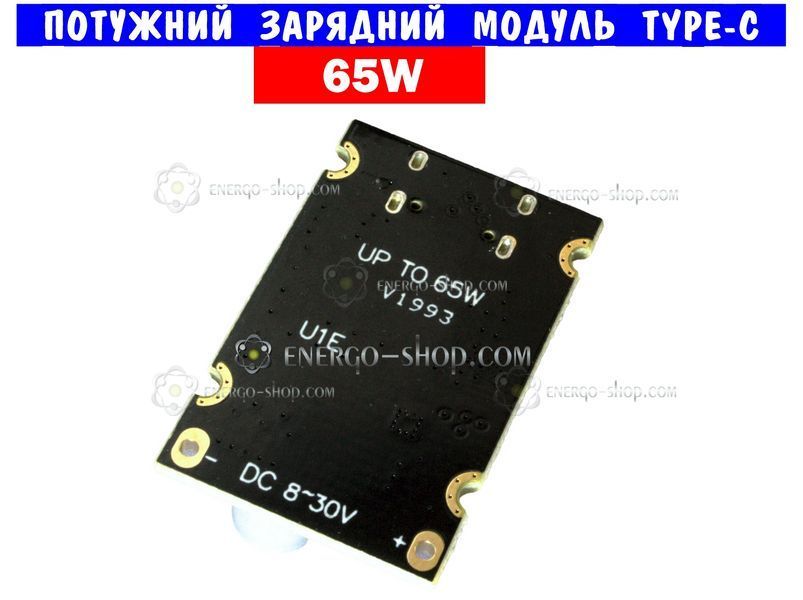

Размер платы
Длина 32 мм
Ширина 20 мм
Высота 9,6 мм
