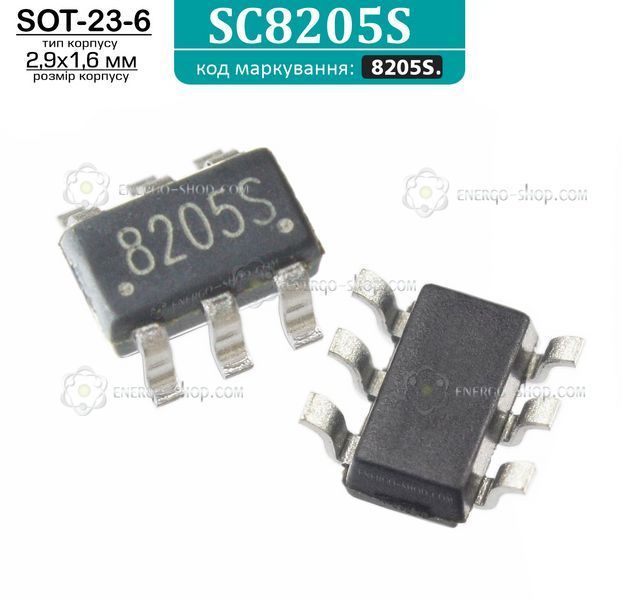

SC8205S (SOT23-6) сдвоенный N-канальный MOSFET транзистор, код-маркировки: 8205S /FineMade/

SC8205S в компактном корпусе SOT23-6 — это специализированный сдвоенный N-канальный полевой транзистор от производителя FineMade, который является базовым силовым элементом для модулей защиты (BMS) литий-ионных и литий-полимерных аккумуляторов, контроллеров питания павербанков и различной портативной электроники.

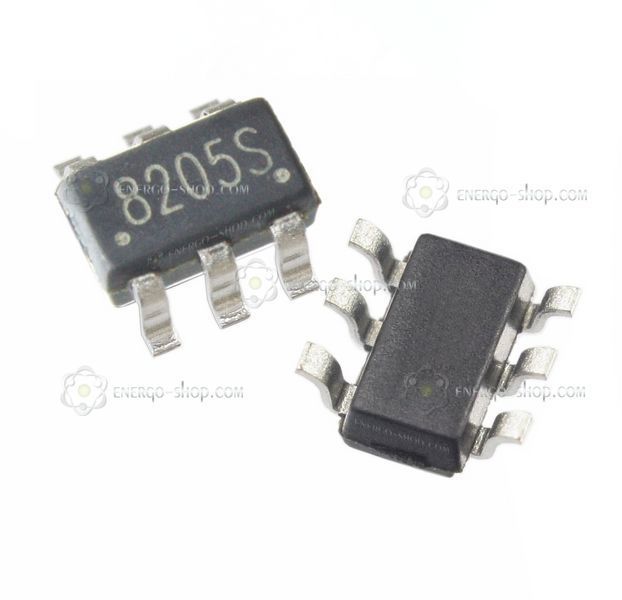

Маркировка этого транзистора максимально лаконична: на пластиковом корпусе выгравирован исключительно код 8205S и точка-ключ. Никаких дополнительных строк с номерами партий или датами выпуска завода здесь нет, что полностью исключает путаницу при идентификации и подборе запчастей для ремонта.

Почему этот транзистор — надежная база для ремонта?

Для электронщиков ключевым фактором является стабильность силового узла под нагрузкой. Этот транзистор гарантированно закрывает потребности современного ремонта благодаря следующим характеристикам:

• Холодная работа при высоких нагрузках: Сопротивление открытого канала (Rds(on)) составляет всего 25 мОм при 10V и 38 мОм при 2.5V. Транзистор уверенно держит постоянный ток до 6А (и импульсный до 20А), оставаясь холодным.
• Идеальная работа с глубоко разряженными АКБ: Низкое пороговое напряжение затвора (от 0.5В до 1.5В) гарантирует, что популярные микросхемы защиты (например, серия DW01) смогут надежно открывать и закрывать транзистор даже при критически низком напряжении на банке.
• Два независимых ключа в одном корпусе: Оптимальная архитектура для классических схем BMS. Один внутренний транзистор отвечает за отключение при перезаряде, а второй — блокирует цепь при коротком замыкании или глубоком разряде.

Распиновка (Pinout) SC8205S корпуса SOT23-6

Отсчет начинается от ключа-точки слева и идет против часовой стрелки):

• Pin 1 (S1) — Исток первого транзистора (Source 1). Обычно подпаивается непосредственно к минусовому контакту самой аккумуляторной банки (B-).
• Pin 2 (D) — Общий Сток (Drain). Внутренняя точка соединения обоих транзисторов. На плате этот вывод часто объединен общим полигоном с Pin 5.
• Pin 3 (S2) — Исток второго транзистора (Source 2). Выход на общий минус платы, нагрузки или зарядного устройства (P-).
• Pin 4 (G2) — Затвор второго транзистора (Gate 2). Сюда поступает управляющий сигнал от контроллера на разрешение разряда аккумулятора.
• Pin 5 (D) — Общий Сток (Drain). Дублирует контакт 2 для расширения площади теплоотвода и беспрепятственного пропуска больших токов.
• Pin 6 (G1) — Затвор первого транзистора (Gate 1). Принимает управляющий сигнал от контроллера на разрешение заряда.

Сравнение популярных модификаций 8205 в корпусе SOT23-6

Во время ремонта часто возникает путаница из-за различных вариантов маркировки на корпусе: «8205», «8205S» или «8205HA». Анализ технической документации от производителя дает четкий ответ: между SC8205S и SC8205 в 6-контактном миниатюрном корпусе (SOT23-6) нет абсолютно никаких электрических отличий. Они имеют идентичный максимальный ток 6А, одинаковые пороги напряжения и сопротивление канала. Буква «S» — это лишь стандартизированный индекс, указывающий на тип корпуса SOT23-6. Этот индекс добавляют, чтобы отличить его от базовой модели SC8205, которая выпускается также в более крупном 8-контактном корпусе TSSOP-8 (обычно маркируется как 8205A). Поэтому, если на вашей сгоревшей плате стоял 6-лапый транзистор с надписью «8205» (без буквы S), вы можете смело ставить вместо него «8205S».

Отдельно стоит выделить модификацию 8205HA (также в корпусе SOT23-6). Это более современная ревизия кристалла, которая имеет несколько меньшее внутреннее сопротивление открытого канала (максимум 30 мОм против 38 мОм у базовой версии при 2.5V) и более низкое пороговое напряжение срабатывания. На практике это означает, что 8205HA будет работать немного эффективнее и меньше греться при экстремальных нагрузках. Тем не менее, все три приведенных ниже варианта являются полностью взаимозаменяемыми при ремонте модулей BMS.
