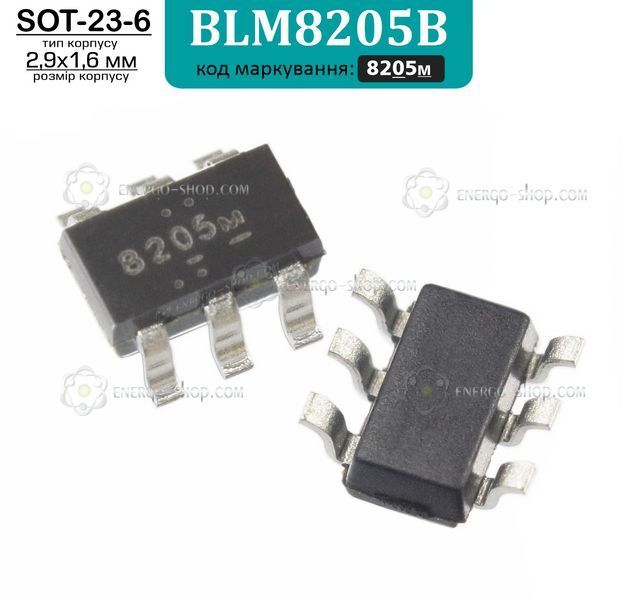

BLM8205B (SOT23-6) сдвоенный N-канальный полевой транзистор, маркировка-8205m

Сдвоенный N-канальный MOSFET транзистор BLM8205B от производителя Shanghai Belling отличается низким сопротивлением открытого канала и способностью эффективно работать даже при низком напряжении затвора (от 2.5В). Это надежный элемент для цепей питания различных компактных устройств.

Расшифровка маркировки

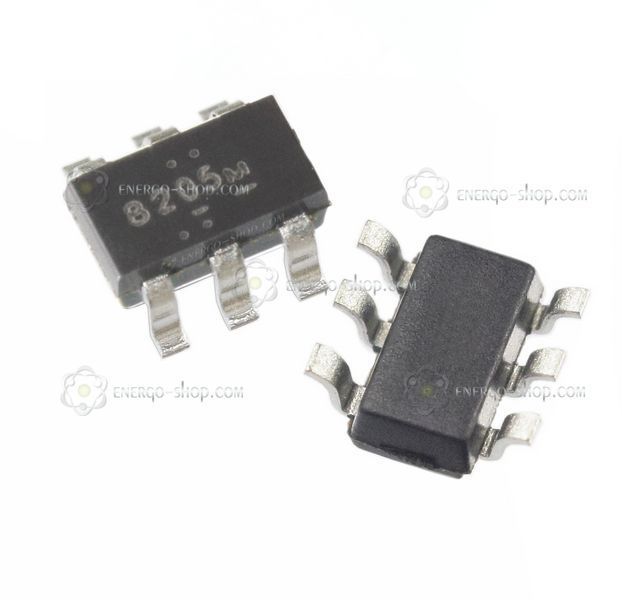

Из-за миниатюрных размеров корпуса производитель наносит на деталь сокращенный код. Оригинальный транзистор BLM8205B обозначается маркировкой 8205m. Именно на эти символы следует ориентироваться при поиске замены для поврежденного элемента на вашей плате.

Назначение контактов (Распиновка BLM8205B):

Транзистор выпускается в SMD-корпусе SOT23-6 (имеет 6 выводов). Отсчет контактов ведется от ключа (точки на корпусе) против часовой стрелки:

• Pin 1 (S1) — Выток первого транзистора (Source 1)
• Pin 2 (D1/D2) — Общий сток обоих транзисторов (Drain 1 / Drain 2)
• Pin 3 (S2) — Выток второго транзистора (Source 2)
• Pin 4 (G2) — Затвор второго транзистора (Gate 2)
• Pin 5 (D1/D2) — Общий сток обоих транзисторов (Drain 1 / Drain 2)
• Pin 6 (G1) — Затвор первого транзистора (Gate 1)

Главные рабочие характеристики

• Тип: Сдвоенный N-канальный MOSFET (два мощных транзисторных ключа, объединенные в один миниатюрный корпус).
• Максимальное напряжение сток-исток: 20 В.
• Ток стока: выдерживает длительную постоянную нагрузку до 6 А.
• Импульсный ток: способен пропускать кратковременные всплески до 25 А.
• Сопротивление открытого канала: типично 16 мОм при 4.5В и 19 мОм при 2.5В.
• Тип корпуса: SOT23-6 (SMD компонент для поверхностного монтажа).

Сфера применения и ремонт

Поскольку транзисторные сборки такого типа нередко выходят из строя из-за перегрузки или перегрева, деталь обычно заказывают для ремонта и восстановления работы:

• Плат защиты литиевых аккумуляторных батарей (BMS).
• Цепей коммутации нагрузки на платах электроники.
• Различных модулей управления питанием.
