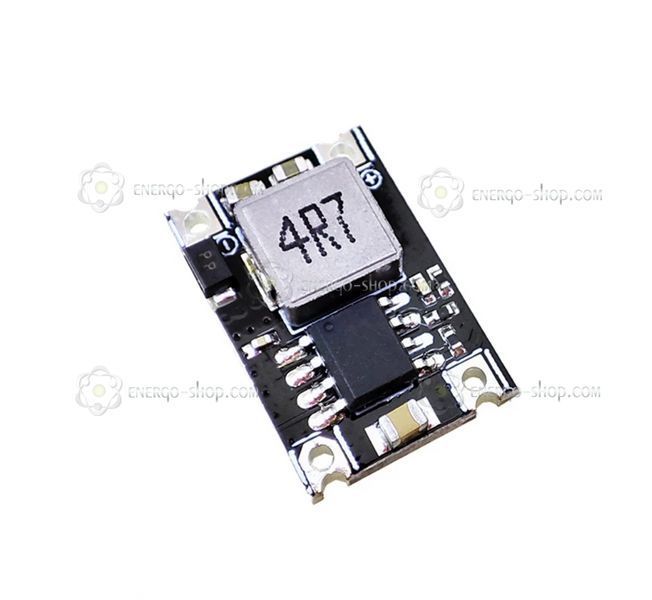

Этот миниатюрный DC-DC понижающий модуль предназначен для преобразования высокого постоянного напряжения в низкое (входное напряжение обязательно должно быть выше выходного). Благодаря использованию передовых микроэлектронных технологий, устройство отличается высокой эффективностью, сверхкомпактными размерами и удобством монтажа. Модуль может быть непосредственно установлен на печатную плату (PCB) и предназначен для обеспечения стабильным питанием специализированных интегральных схем (ASIC), цифровых сигнальных процессоров (DSP), микропроцессоров, FPGA-матриц и других цифровых или аналоговых нагрузок.
Основные характеристики:
- Сверхкомпактный размер: Габариты всего 17.5 * 12 * 4.5 мм. Выполнен с полуотверстиями по краям платы, что поддерживает как обычную пайку проводами, так и поверхностный монтаж (SMD).
- Многоуровневая защита: Модуль имеет встроенную защиту от перегрева, перенапряжения и перегрузки.
- Высокая эффективность: Изготовлен по технологии пайки оплавлением, максимальный КПД преобразования достигает 96%.
Технические параметры:
| Название параметра |
Значение и описание |
| Входное напряжение |
4.5V ~ 30V (рекомендуется до 28V) |
| Выходное напряжение |
Фиксированное 3.0 / 3.3V / 4.2 / 5.0V / 9.0V / 12.0V ОПЦИОНАЛЬНО |
| Выходной ток |
Максимум 3A (рекомендуемый рабочий ток без радиатора: 1.6A-1.8A) |
| Эффективность преобразования |
До 96% |
| Выходные пульсации |
< 30mV |
| Точность выходного напряжения |
± 0.1V |
| Ток потребления без нагрузки |
< 1mA |
| Рабочая температура |
-40℃ ~ +85℃ |
| Гальваническая развязка |
Не поддерживается |

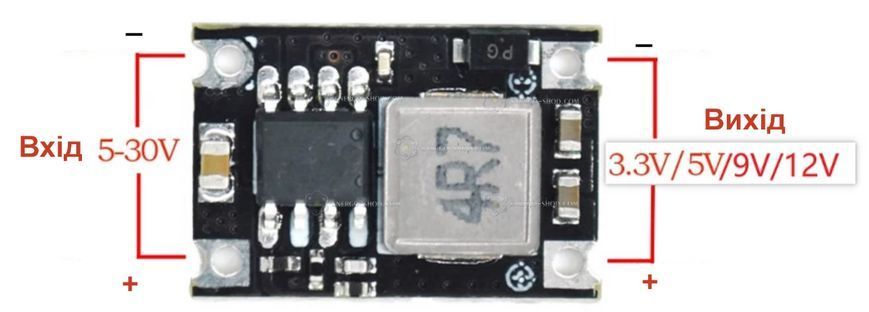

Назначение контактов (Пинаут):
- IN+ (Вход положительный): Подключение плюса источника питания
- IN- (Вход отрицательный): Подключение минуса источника питания
- OUT+ (Выход положительный): Подключение плюса нагрузки
- OUT- (Выход microprocessor): Подключение минуса нагрузки
Важная информация и правила эксплуатации ⚠️:
- Мощность и охлаждение: Для длительной и стабильной работы рекомендуется использовать модуль с запасом мощности. Фактическая нагрузка должна составлять 30%-75% от номинальной. Если вы не используете дополнительное охлаждение (радиатор), ток не должен превышать 2А (оптимально 1.6-1.8А).
- Запрет переполюсовки: Внимательно проверяйте полярность перед подачей питания. Неправильное подключение мгновенно выведет преобразователь из строя! Рекомендуется устанавливать предохранитель на входной линии. Сгорание по причине переполюсовки не подлежит гарантийному обслуживанию.
- Правильный алгоритм подключения: Сначала подключите провода от источника питания ко входу модуля. Затем подайте питание и обязательно проверьте выходное напряжение мультиметром. Только убедившись в правильности напряжения, обесточьте модуль и подключайте ваше оборудование к выходу. Подключение нагрузки "на горячую" может вызвать искрение и повредить плату.
- Риски перегрузки: Постоянная работа на пределе возможностей или перегрузка модуля критически снижает его стабильность, повышает температуру и может привести к необратимому перегоранию компонентов.
