EG8015 — это специализированная микросхема-контроллер для построения однофазных инверторов с чистой синусоидой со встроенным 600В драйвером MOSFET от производителя EGmicro.
Она объединяет генератор синусоидальной ШИМ-модуляции и два высоковольтных полумостовых драйвера MOSFET, рассчитанных на работу с напряжением до 600В.
Контроллер используется в схемах DC-AC преобразователей, UPS, солнечных инверторов и других устройств, где необходимо получить стабильное переменное напряжение 50 Гц или 60 Гц с формой чистой синусоиды. EG8015 формирует управляющие сигналы для силовых MOSFET или IGBT, поддерживает обратную связь по напряжению, току и температуре, а также имеет встроенные функции защиты.
В технической документации для такого способа управления используется обозначение SPWM — синусоидальная широтно-импульсная модуляция. Благодаря этому после выходного фильтра инвертор формирует напряжение, пригодное для питания нагрузок, рассчитанных на синусоидальное сетевое напряжение.

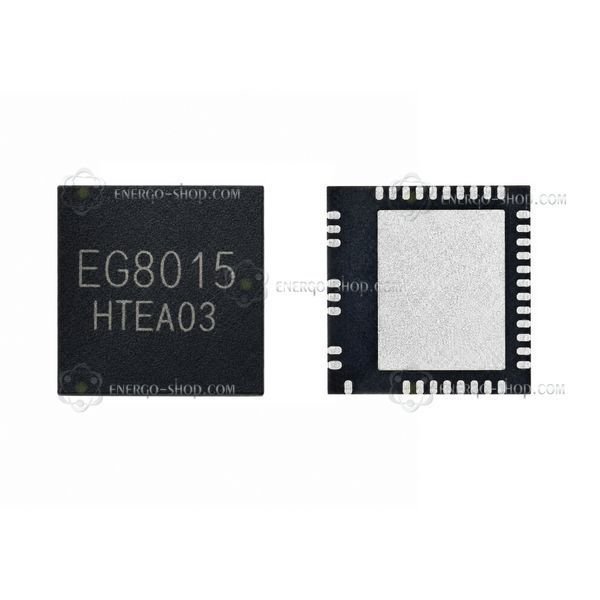

Маркировка на корпусе
На корпусе микросхемы основной является первая строка маркировки — EG8015. Именно по этой надписи определяется модель микросхемы при поиске, ремонте или подборе замены.
Вторая строка, например HTEA03, — это служебная маркировка конкретной партии. В разных партиях эта строка будет другой, поэтому она не должна полностью совпадать.
Если на вашей микросхеме в первой строке написано EG8015, а вторая строка отличается, ориентируйтесь именно на маркировку EG8015. Вторая строка не является отдельной моделью микросхемы.
Основные характеристики
| Модель |
EG8015 |
| Назначение |
контроллер для однофазных инверторов чистой синусоиды |
| Тип модуляции |
синусоидальная ШИМ-модуляция |
| Встроенные драйверы |
2 высоковольтных полумостовых драйвера MOSFET |
| Максимальное напряжение драйверов |
600В |
| Выходной ток драйверов |
±1.8А |
| Выходная частота инвертора |
50 Гц или 60 Гц |
| Несущая частота ШИМ |
20 кГц |
| Режимы работы |
униполярная модуляция или удвоенная частотная модуляция |
| Dead-time |
300 нс или 1 мкс |
| Запуск |
жесткий старт или мягкий старт 3 с |
| Внутренний генератор |
24 МГц, точность ±1% |
| Внешний кварц |
24 МГц, настройка через UART |
| Питание логической части |
5В |
| Питание драйверной части |
10–20В |
| Выход внутреннего стабилизатора |
5В, до 300 мА |
| Интерфейс |
UART, 9600 бод |
| Корпус |
QFN39, 6×6 мм |
Управление и обратная связь
EG8015 поддерживает стабилизацию выходного напряжения инвертора через вход обратной связи VFB. Для схем с удвоенной частотной модуляцией может использоваться встроенный операционный усилитель, который позволяет реализовать дифференциальное измерение выходного переменного напряжения.
Для контроля нагрузки предусмотрен вход IFB, через который микросхема отслеживает ток и может выполнять защиту от перегрузки. Температурный вход TFB используется для контроля нагрева, управления вентилятором и аварийного выключения при перегреве.
Защитные функции
- защита от заниженного выходного напряжения;
- защита от перенапряжения на выходе;
- защита от перегрузки по току;
- защита от перегрева;
- защита от короткого замыкания;
- контроль заниженного напряжения питания драйверной части;
- светодиодная индикация рабочего состояния и аварийных режимов.
UART-интерфейс
Через UART можно настраивать выходное напряжение, частоту, температурный порог защиты, номинальную мощность, номинальный ток, частоту ШИМ, dead-time, время мягкого старта и выполнять сброс ошибки.
Интерфейс также позволяет считывать текущее выходное напряжение, частоту, мощность, ток и код неисправности, что удобно во время настройки или диагностики инверторной схемы.
Применение
- инверторы с чистой синусоидой 50 Гц / 60 Гц;
- DC-AC преобразователи напряжения;
- источники бесперебойного питания UPS;
- солнечные инверторы;
- инверторы для ветрогенераторов;
- цифровые генераторные системы;
- однофазные частотные преобразователи;
- синусоидальные регуляторы напряжения;
- инверторные сварочные аппараты.

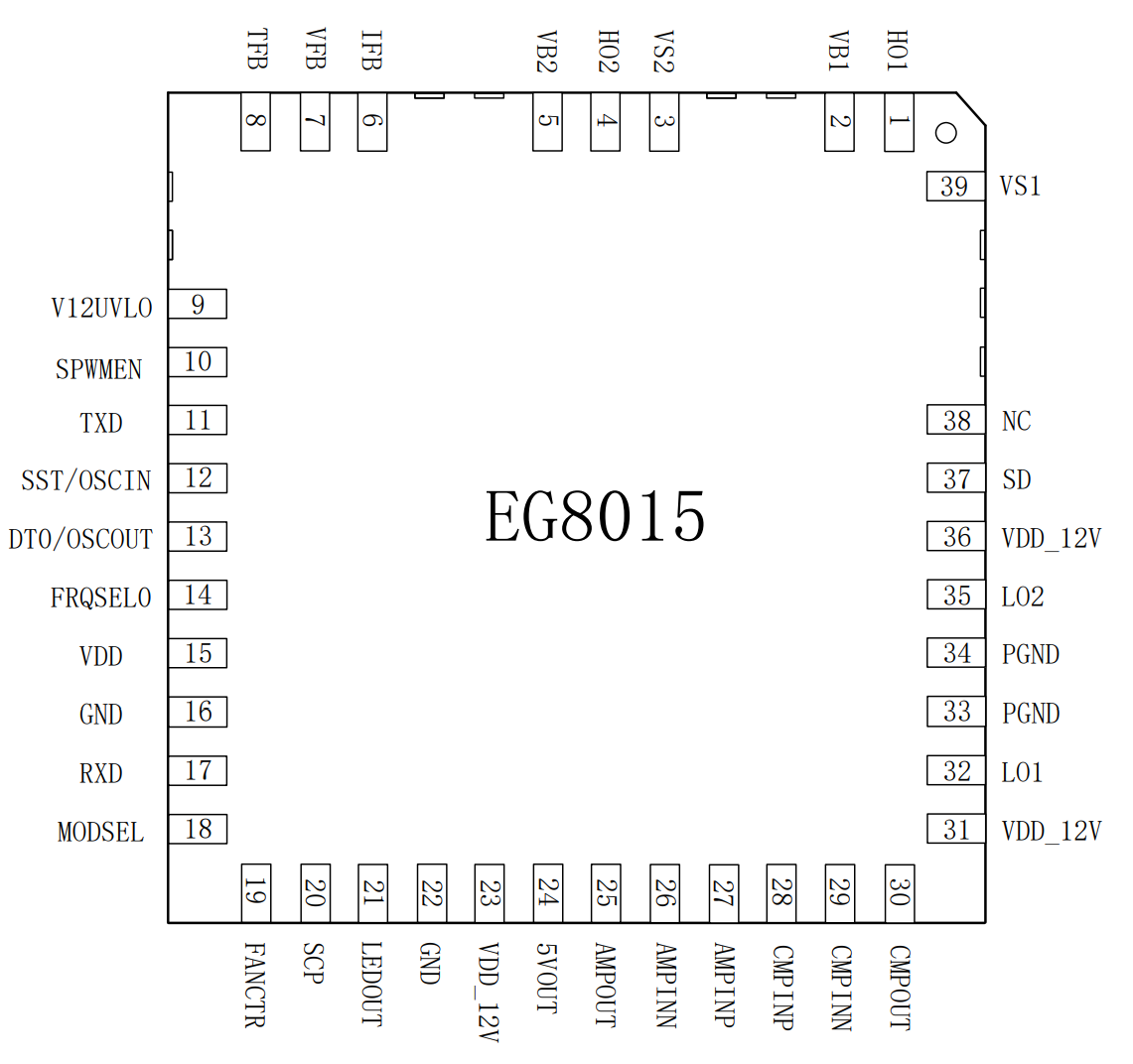

Назначение выводов EG8015
| 1 — HO1 |
выход управления верхним ключом драйвера 1 |
| 2 — VB1 |
питание bootstrap-цепи верхнего драйвера 1 |
| 3 — VS2 |
плавающая точка верхнего драйвера 2 |
| 4 — HO2 |
выход управления верхним ключом драйвера 2 |
| 5 — VB2 |
питание bootstrap-цепи upper верхнего драйвера 2 |
| 6 — IFB |
вход контроля тока нагрузки и защиты от перегрузки |
| 7 — VFB |
вход обратной связи по выходному напряжению инвертора |
| 8 — TFB |
вход контроля температуры |
| 9 — V12UVLO |
контроль заниженного напряжения питания драйверной части |
| 10 — SPWMEN |
разрешение или выключение выходных управляющих сигналов |
| 11 — TXD |
передача данных UART |
| 12 — SST/OSCIN |
выбор жесткого/мягкого старта или вход внешнего кварцевого генератора |
| 13 — DT0/OSCOUT |
выбор dead-time или выход внешнего кварцевого генератора |
| 14 — FRQSEL0 |
выбор выходной частоты 50 Гц или 60 Гц |
| 15 — VDD |
питание логической части 5В |
| 16 — GND |
общий провод логической части |
| 17 — RXD |
прием данных UART |
| 18 — MODSEL |
выбор режима модуляции: униполярная или удвоенная частотная |
| 19 — FANCTR |
выход управления вентилятором |
| 20 — SCP |
вход защиты от короткого замыкания |
| 21 — LEDOUT |
выход индикации рабочего состояния и ошибок |
| 22 — GND |
общий провод |
| 23 — VDD_12V |
вход питания внутреннего линейного стабилизатора |
| 24 — 5VOUT |
выход внутреннего стабилизатора 5В, до 300 мА |
| 25 — AMPOUT |
выход встроенного операционного усилителя |
| 26 — AMPINN |
инвертирующий вход встроенного операционного усилителя |
| 27 — AMPINP |
неинвертирующий вход встроенного операционного усилителя |
| 28 — CMPINP |
неинвертирующий вход встроенного компаратора |
| 29 — CMPINN |
инвертирующий вход встроенного компаратора |
| 30 — CMPOUT |
выход встроенного компаратора |
| 31 — VDD_12V |
питание высоковольтного драйвера |
| 32 — LO1 |
выход управления нижним ключом драйвера 1 |
| 33 — PGND |
силовая земля драйверной части |
| 34 — PGND |
силовая земля драйверной части |
| 35 — LO2 |
выход управления нижним ключом драйвера 2 |
| 36 — VDD_12V |
питание высоковольтного драйвера |
| 37 — SD |
вход аварийного выключения драйверов |
| 38 — NC |
не используется |
| 39 — VS1 |
плавающая точка верхнего драйвера 1 |
