Оптопара с транзисторным выходом FOD817D от производителя ON Semiconductor — это электронный компонент, предназначенный для обеспечения безопасной гальванической развязки между первичной и вторичной цепями.
Передача управляющего сигнала происходит внутри светонепроницаемого корпуса через внутреннюю инфракрасную оптическую связь между излучателем и фотоприемником, что полностью исключает прямой электрический контакт. Это позволяет без искажений передавать сигнал обратной связи на ШИМ-контроллер и надежно защищать чувствительную низковольтную микроэлектронику от опасных высоковольтных скачков или пробоев сети.
Компонент является базовым элементом для импульсных блоков питания, инверторов, модулей реле и плат автоматики.
Маркировка компонента

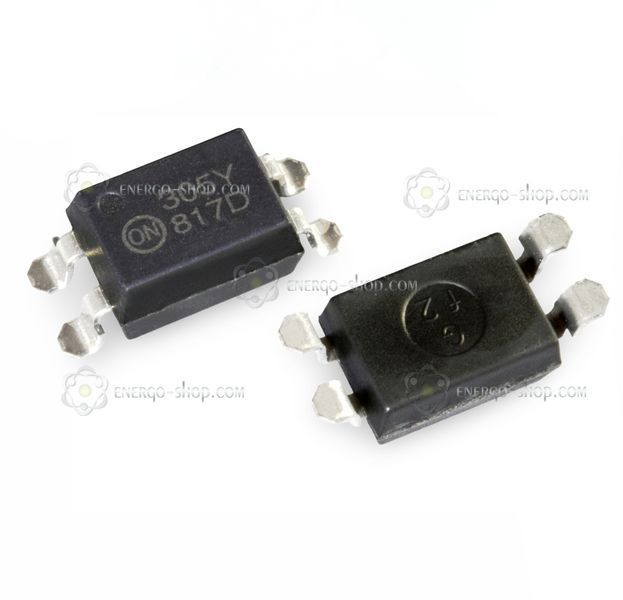

На пластиковом корпусе оптопары нанесены две строки символов, а также фирменный логотип ON. Главная маркировка, по которой безошибочно идентифицируется деталь для заказа или поиска документации — это 817D в нижней строке. Верхний индекс (например, 305Y, 412X и т.д.) является исключительно служебным сменным кодом партии и даты выпуска завода-изготовителя, соответственно он всегда будет разным в каждой партии. Этот сменный код необходимо полностью игнорировать, поскольку он не влияет на электрические параметры радиодетали.
Технические характеристики
- Тип выхода: Фототранзистор
- Количество каналов: 1
- Коэффициент передачи тока (CTR): 300% – 600% (группа D)
- Напряжение изоляции (VISO): 5000 Vrms
- Максимальное напряжение коллектор-эмиттер (VCEO): 70 В
- Прямой ток светодиода (IF): 50 мА
- Время нарастания / спада сигнала (tr / tf): 4 мкс / 3 мкс
- Тип корпуса: SOP-4 (для поверхностного SMD-монтажа)
Распиновка (назначение выводов)
Оптопара имеет 4 вывода. Первый вывод (ключ) визуально определяется по круглому углублению на корпусе непосредственно над ножкой:
- Вывод 1 (Anode): Анод встроенного инфракрасного излучателя (вход для положительного управляющего сигнала).
- Вывод 2 (Cathode): Катод излучателя (подключается к массе управляющей цепи).
- Вывод 3 (Emitter): Эмиттер выходного фототранзистора (обычно соединяется с массой изолированной части схемы).
- Вывод 4 (Collector): Коллектор фототранзистора (коммутируемый выходной сигнал для управления логикой).
Сравнение модификаций серии FOD817
| Модель |
Класс CTR (Коэффициент передачи) |
Особенности применения |
| FOD817A |
80% – 160% |
Базовый уровень чувствительности. Устанавливается в стандартных цепях с достаточным запасом тока управления. |
| FOD817B |
130% – 260% |
Средний уровень чувствительности. Универсальный выбор для большинства массовых бытовых блоков питания. |
| FOD817C |
200% – 400% |
Высокая чувствительность. Оптимальна для современных энергоэффективных схем. Главное преимущество: позволяет существенно уменьшить рабочий ток входного диода, снижая тепловую нагрузку на предыдущие каскады. |
| FOD817D (Текущая модель) |
300% – 600% |
Сверхвысокая чувствительность. Применяется в специфических слаботочных цепях, где ток для открытия транзистора минимален. Гарантирует надежное срабатывание даже при самых слабых управляющих сигналах. |
