HCPL-3101-000E – это оптопара, состоящая из светодиода (LED), оптически связанного с интегральной схемой с мощным выходным каскадом. Предназначена для управления мощными MOSFET и IGBT в применениях инверторов моторного управления.
Выходной каскад работает в широком диапазоне напряжения и обеспечивает необходимые параметры для непосредственного управления затвором силовых транзисторов без необходимости в дополнительных усилителях.
HCPL-3101 имеет высокую скорость работы:
Светодиод управляет состоянием выходного каскада:
-
При выключенном LED – транзистор Q2 включен, затвор силового элемента поддерживается на низком уровне
-
При включенном LED – транзистор Q2 выключается, а Q1 подает ток и напряжение для управления затвором
Основные характеристики:
-
Высокий выходной ток: пиковый 0,6 A, непрерывный 0,1 A
-
Высокая помехоустойчивость (CMR) ≥ 15 кВ/мкс при VCM = 1500 В
-
Широкий диапазон питания: 15 – 30 В
-
Высокоскоростная работа: время задержки переключения 0,3 мкс (типичное значение)
-
Электрическая изоляция: соответствие UL 1577, выдерживает 5000 В AC в течение 1 минуты
Применение:
-
Изолированное управление затвором MOSFET/IGBT
-
Системы управления AC/DC электродвигателями
-
Инверторы промышленного назначения
-
Источники бесперебойного питания (UPS)
Материал LED:
HCPL-3101 содержит AlGaAs-светодиод
Заказ и упаковка:

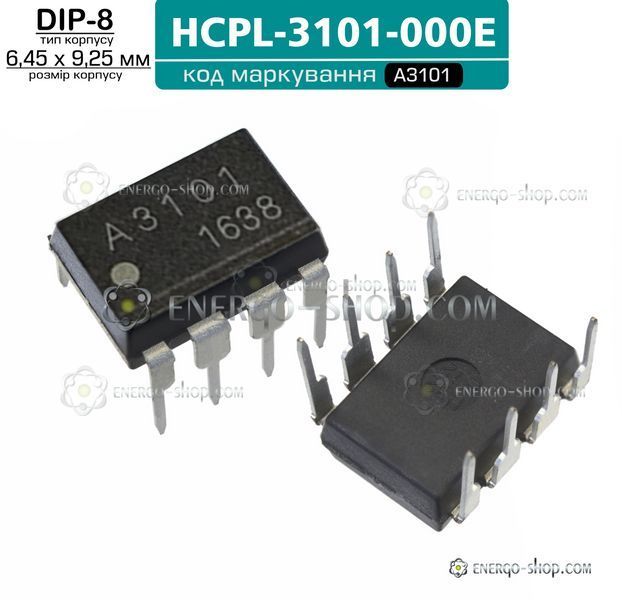

HCPL-3101-000E поставляется в DIP-8 корпусе в тубах.
Соответствует стандарту RoHS (экологический, без свинца).
