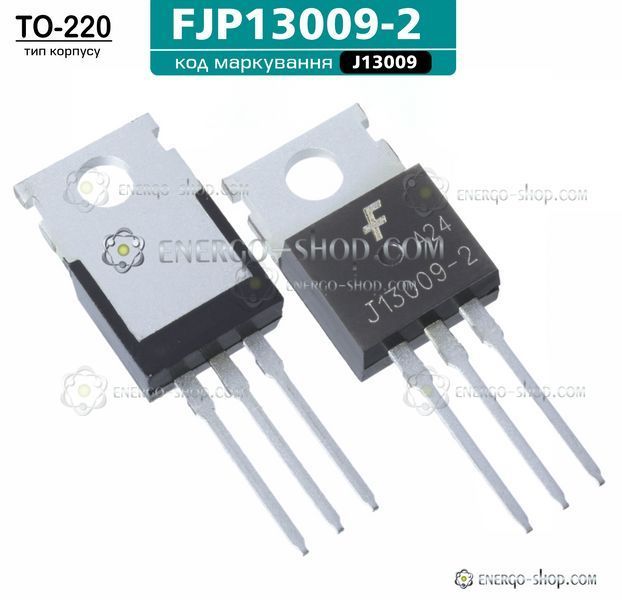

FJP13009-2, TO-220 транзистор биполярный NPN; 400V; 12A, кодирование: J13009

FJP13009  NPN-биполярный ранзистор предназначен для импульсных режимов работы, произведен компанией Fairchild Semiconductor

Он же NJE13009 который выпускается другой компанией.

Назначение:

FJP13009 предназначен для высоковольтных, высокомощных коммутируемых схем. Рекомендуется для применения в источниках питания, инверторах, драйверах двигателей и других устройствах.

Особенности:

• Высокая рассеиваемая мощность: до 100 Вт
• Рабочее напряжение до 700 В
• Стандартный корпус TO-220
• NPN-транзистор с широким диапазоном применения

Основные характеристики:

• Напряжение коллектор-база (VCB): 700 В
• Напряжение коллектор-эмиттер (VCE): 400 В
• Ток коллектора (IC): до 12 А
• Частота перехода (ft): 4 МГц
• Энергия перехода коллектора (Cc): 180 пФ
• Коэффициент передачи тока (hFE): ≥ 8
• Максимальная температура перехода (TJ): 150 °C

Идеален для использования в высоковольтных источниках питания и других мощных коммутируемых устройствах.

Транзистор в разобранном состоянии

Визуальный обзор размера кристалла, подтверждающий качество транзистора.

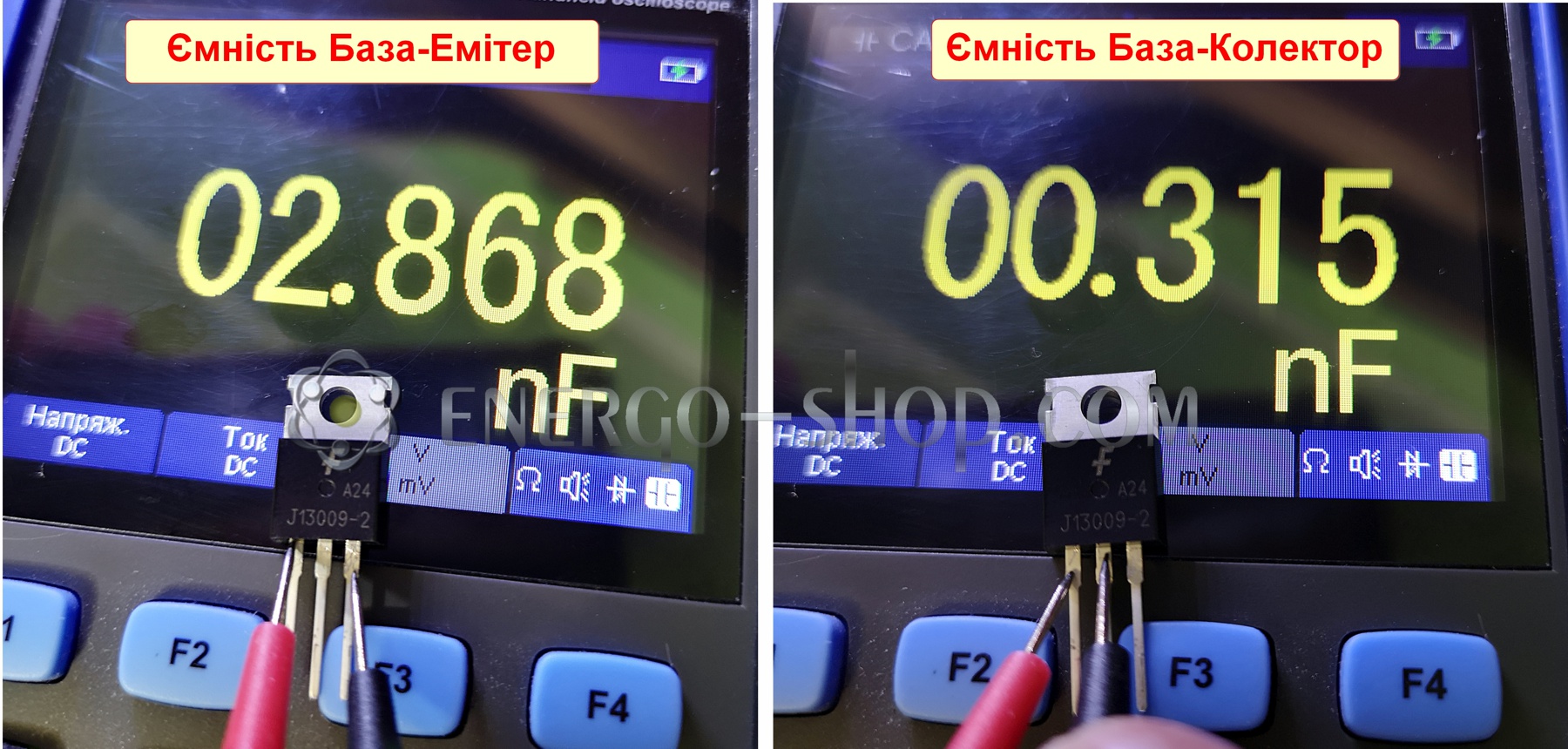

Фактическая емкость подтверждающая качество транзистора
