JD03-F1, 50А 250VAC красный влагозащитный переключатель с подсветкой, 3 контакта, ON-OFF

JD03-F1 — Клавишный выключатель 50A, 3 контакта, с красной подсветкой

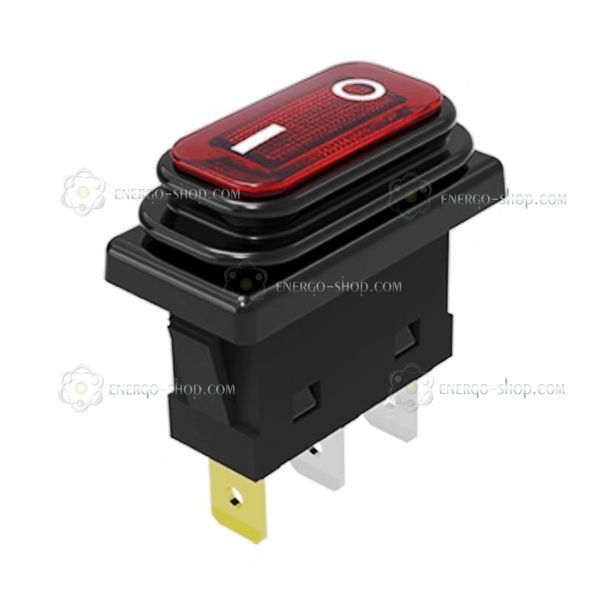

2-позиционный (ВКЛ/ВЫКЛ) клавишный выключатель D-типа (FK) с прозрачной красной клавишей и встроенной LED-подсветкой. Рассчитан на высокие токи, с герметизирующей манжетой для защиты панели.

Функционал

• Коммутация силовых цепей до 50 A при 125/250 VAC.
• 2 положения: ВКЛ / ВЫКЛ.
• Встроенная LED-подсветка (красная) для индикации состояния.

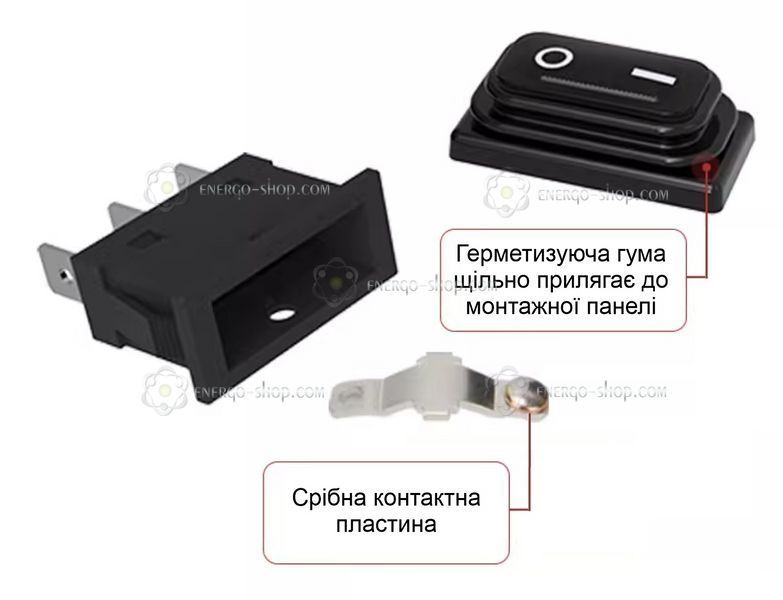

• Герметизирующая резина плотно прилегает к монтажной панели — защита от пыли и брызг IP65*.
• Серебряные контакты — стабильная проводимость при высоких нагрузках.

Интеграция

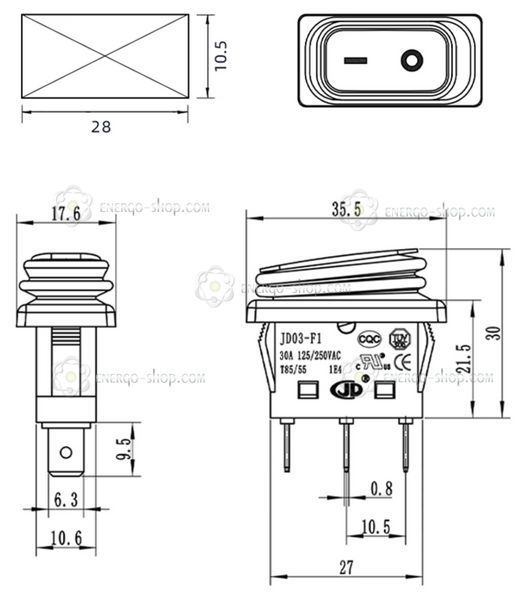

• Монтаж в прямоугольный вырез 28 × 10.5 мм.
• 3 вывода: 2 силовых + 1 для цепи подсветки.
• Рекомендуемое подключение — клеммы/пайка на штифты; межсиловое расстояние ≈ 10.5 мм, толщина штифта ≈ 0.8 мм.

Эффективность

• Механический ресурс: 50 000 циклов.
• Электрический ресурс: 10 000 циклов (при номинальной нагрузке).
• Сниженное контактное сопротивление благодаря расширенным контактным точкам.

Энергосбережение

• LED-индикация с минимальным потреблением. Питание подсветки подсоединяется отдельно в соответствии с исполнением.

Ключевые параметры

Назначение выводов

• L IN — вход силовой линии.
• L OUT — выход (коммутируемый) силовой линии.
• LED — контакт желтого цвета (подключение питания подсветки).

Типовые применения

• Панели управления и системы питания промышленного оборудования.
• Морские/автомобильные применения, спецтехника.
• Бытовая и профессиональная аппаратура с высокими пусковыми токами.
• Электротранспорт

*IP65 действителен при условии правильной установки уплотнительной резины и ровной панели.
