Микросхема LNK364DN от компании Power Integrations принадлежит к серии LinkSwitch-XT и совмещает в себе силовой MOSFET (700 В), контроллер питания и функции защиты в одном корпусе. Она предназначена для создания компактных, экономичных и энергоэффективных импульсных источников питания.
Разъяснение маркировки

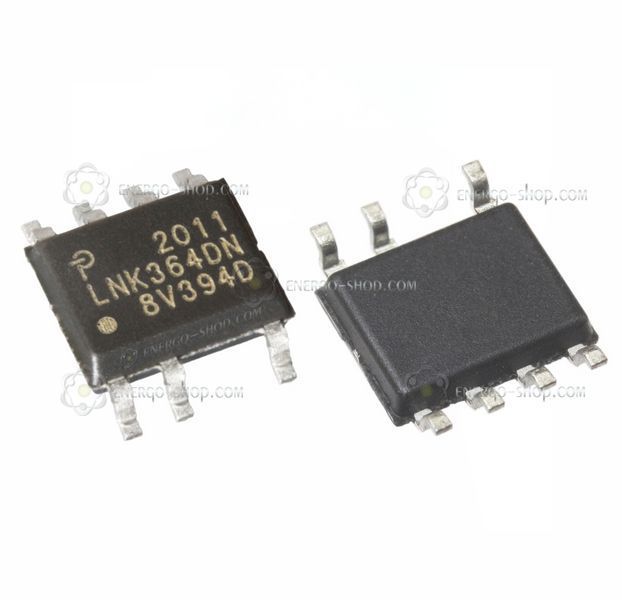

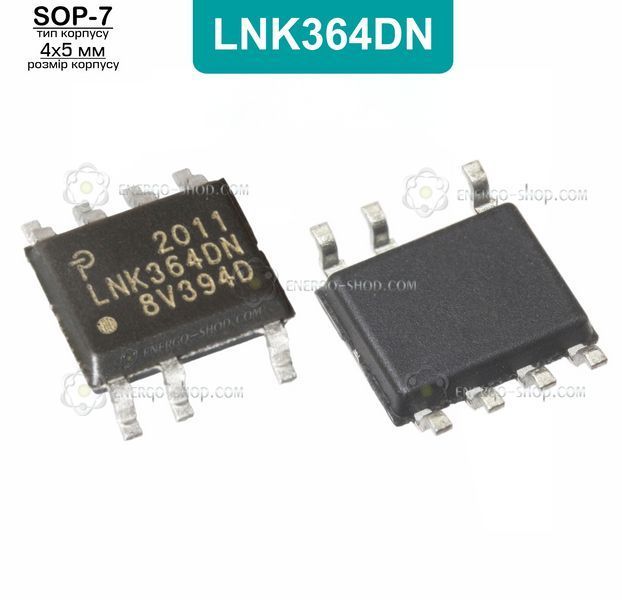

Маркировка микросхемы LNK364DN, которая согласно паспорту имеет полную маркировку LNK364DN-TL, на самой микросхеме сокращена и указана как LNK364DN без суффикса -TL.
В маркировке LNK364DN-TL:
- Суффикс D указывает на пластиковый корпус типа SOP-7 (Small Outline, 7 выводов).
- Суффикс N указывает на покрытие выводов чистым матовым оловом, соответствующим стандартам RoHS (ограничение использования опасных веществ).
- Суффикс -TL указывает на тип упаковки "лента и катушка" (Tape & Reel), минимальный объем поставки составляет 2,5 тысячи штук для корпуса типа D.
В первой и третьей строчках маркировки микросхемы зашифрована дата изготовления и номер партии, которые не влияют на ее технические характеристики. Соответственно, в каждой новой партии первая и третья строка маркировки будет всегда разной. Не нужно обращать на них внимания при подборе микросхемы для ремонта, главная маркировка определяющая тип микросхемы указана во второй строке.
Технические параметры:
- Входное напряжение: 85–265 В переменного тока.
- Максимальная выходная мощность:
- Для адаптера: 4 Вт (при 85-265 В переменного тока).
- Для открытых конструкций: 6 Вт (при 85-265 В переменного тока).
- Рабочая частота: 132 кГц (средняя) с рассеиванием частоты ±9 кГц.
- Защита:
- Автоматический перезапуск в случае короткого замыкания или разрыва цепи.
- Термозащита с автоматическим восстановлением (порог срабатывания 142°C).
- Защита от превышения тока.
- Параметры MOSFET:
- Сопротивление в включённом состоянии (RDS(ON)_{\text{DS(ON)}}DS(ON)): 28 Ом при 25°C.
- Максимальное напряжение пробоя (BVDSS): 700 В.
- Энергоэффективность:
- Потребление в режиме ожидания: <300 мВт (без вспомогательной обмотки) или <50 мВт (со вспомогательной обмоткой).
- Другие особенности:
- Работа без компенсации контура обратной связи.
- Исключение необходимости использования дополнительных вспомогательных обмоток трансформатора.
- Частотное рассеивание для снижения уровня электромагнитных помех (EMI).
Применения:
- Зарядные устройства для мобильных телефонов, MP3-плееров, камер.
- Источники питания для бытовых приборов, промышленных систем и счётчиков.
