LNK564DN, SOP-7 микросхема /Power Integrations/

LNK564DN — энергоэффективная микросхема импульсного преобразователя серии LinkSwitch-LP от Power Integrations, предназначенная для построения компактных сетевых источников питания малой мощности без применения громоздких силовых трансформаторов 50/60 Гц. Микросхема содержит встроенный высоковольтный MOSFET на 700 В, генератор, схемы защиты и управления, что позволяет создавать недорогие изолированные блоки питания с минимальным количеством внешних компонентов.

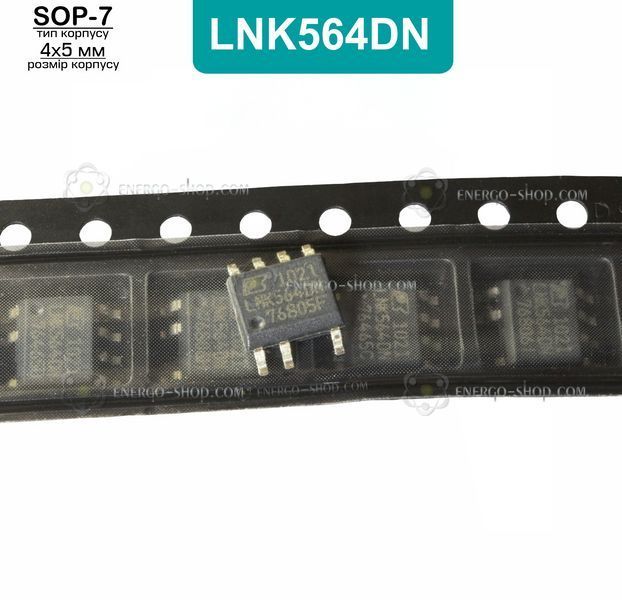

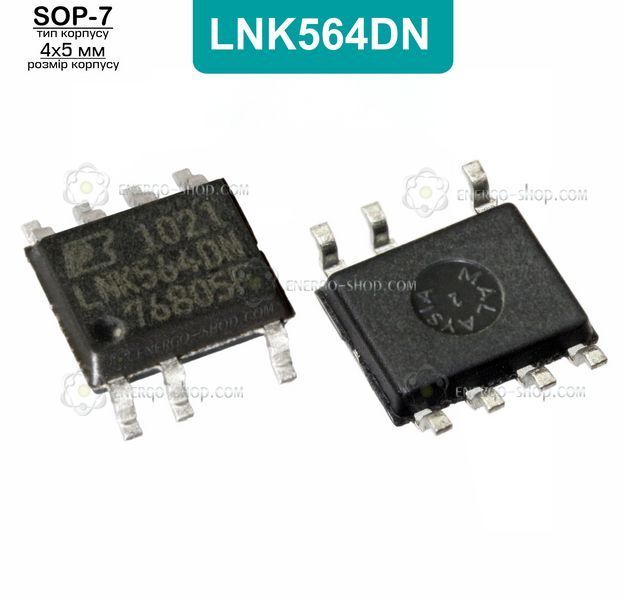

Версия LNK564DN выполнена в корпусе SOP-7 (SO-8C с пропущенным 6-м выводом). На корпусе микросхемы присутствует заводская маркировка:

• 1021 — код партии или дата производства (могут быть разными в зависимости от партии);
• LNK564DN — обозначение модели;
• 76465C — внутренний производственный код (всегда разный в зависимости от партии).

Основные особенности

• Встроенный MOSFET с максимальным напряжением до 700 В.
• Мощность источника питания до 3 Вт.
• Поддержка работы от сети 85–265 В AC.
• Частота переключения 100 кГц.
• Технология EcoSmart для снижения потребления в режиме ожидания.
• Низкое потребление без нагрузки менее 150 мВт.
• Снижение уровня электромагнитных помех благодаря функции Frequency Jitter.
• Автоматический перезапуск при перегрузке или коротком замыкании.
• Встроенная тепловая защита с автоматическим восстановлением работы.
• Простое управление без необходимости сложной схемы компенсации.

Применение

• Зарядные устройства мобильных телефонов и смартфонов.
• Блоки питания бытовой электроники.
• Дежурные источники питания телевизоров и мониторов.
• Сетевые адаптеры малой мощности.
• Источники питания для систем автоматики и управления.
• Вспомогательные источники питания в бытовой технике.

Характеристики

• Модель: LNK564DN
• Серия: LinkSwitch-LP
• Тип: AC/DC преобразователь со встроенным MOSFET
• Корпус: SOP-7 (SO-8C)
• Максимальное напряжение MOSFET: 700 В
• Частота переключения: 100 кГц (типично)
• Ток ограничения: 136 мА (типично)
• Выходная мощность: до 3 Вт
• Рабочая температура: от -40°C до +150°C
• RoHS: да
