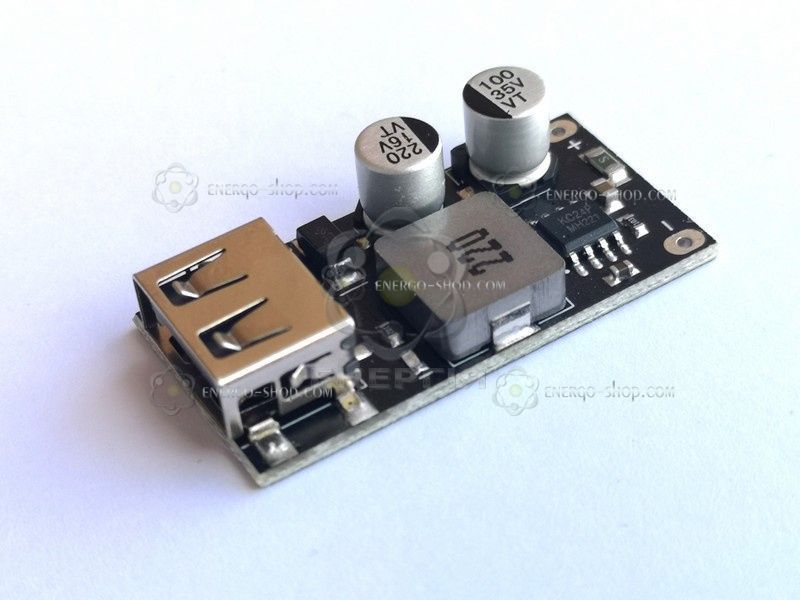

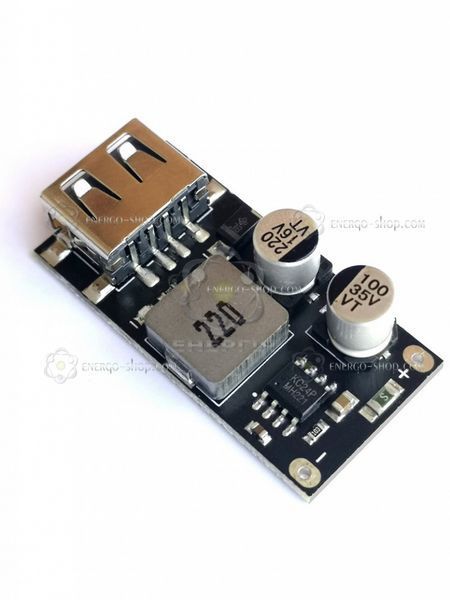

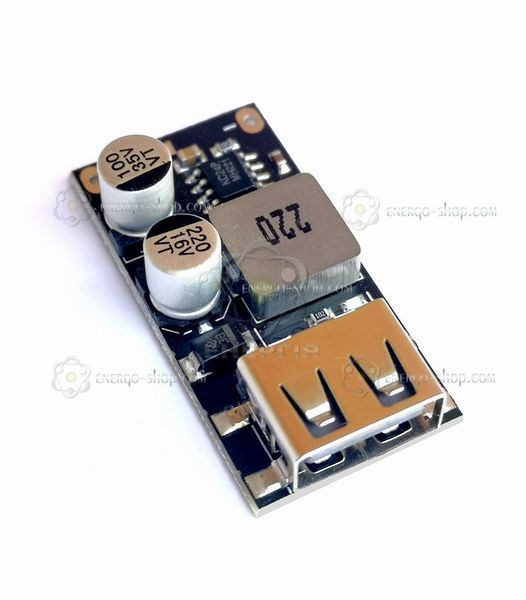

Плата является понижающим преобразователем с поддержкой 9 протоколов быстрой зарядки благодаря чипу KC24P (полный аналог IP6505T), что позволяет заряжать большинство телефонов.

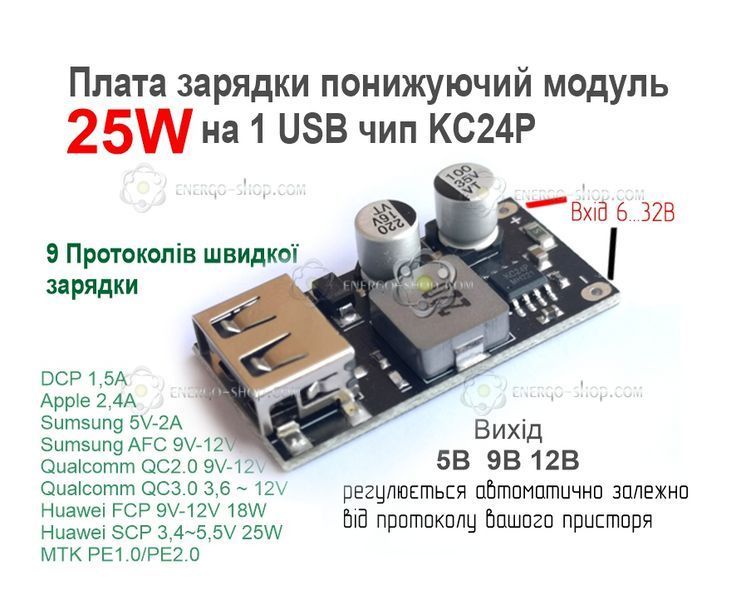

Протоколы зарядки
- DCP 1,5A
- Apple 2,4A
- Sumsung 5V-2A
- Sumsung AFC 9V-12V
- Qualcomm QC2.0 9V-12V
- Qualcomm QC3.0 3,6~12V
- Huawei FCP 9V-12V 18W
- Huawei SCP 3,4~5,5V 25W
- MTK PE1.0/PE2.0
Эта плата предназначена для работы от любого аккумулятора, имеющего напряжение от 6 до 32 Вольт.
На плате имеется один разъем USB, который поддерживает быструю зарядку и обеспечивает до 25 Вт мощности.
QC2.0 напряжение 5В, 9В, 12В. - ток заряда 2.0А – 1,67А
QC3.0 напряжение от 3,6 до 12В с шагом 0,2В ток заряда 4,6А – 2,5А

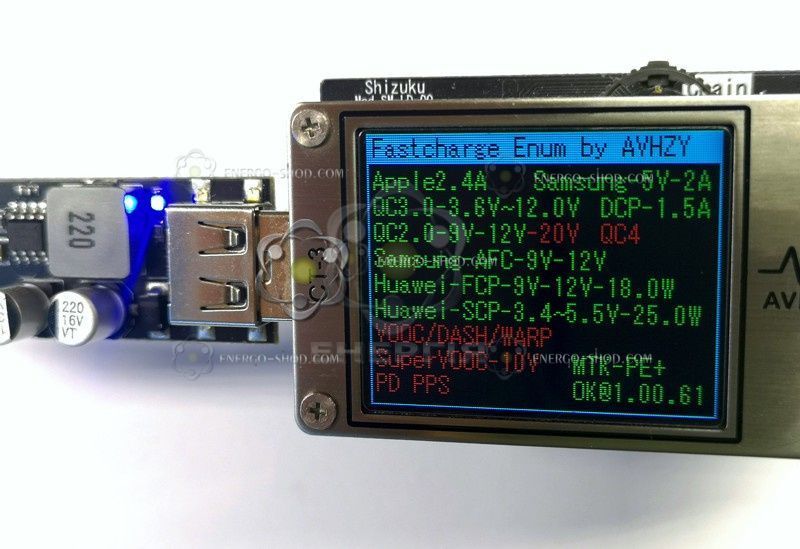

и другие - смотрите тестирование протоколов зарядки на 2 фото

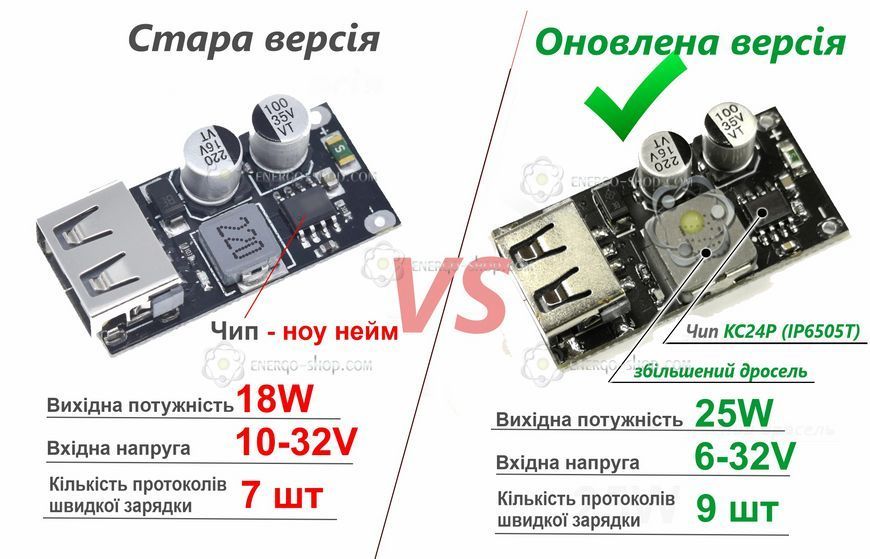

Обратите внимание, что это обновленная плата у нее в отличие от старой версии увеличенный дроссель, он большей мощности это предотвращает перегрев модуля. А также обновленный чип KC24P (аналог IP6505T) благодаря этому входное напряжение от которого может работать данный модуль может быть любым в диапазоне от 6 до 32В.
Мощность зарядки телефонов достигает до 25W
Выходное напряжение с USB порта от 3,4 до 12В с автоматической регулировкой в зависимости от потребностей заряжаемого устройства.
То есть контроллер устройства сам автоматически выберет, какой протокол зарядки ему подходит и включит подходящий для зарядки телефона или планшета.
Если ваше заряжаемое устройство не поддерживает протоколы быстрой зарядки, то напряжение зарядки будет станадртным. 5В ток заряда может достигать максимум 3,6А.
Важно понимать, что это устройство является понижающим преобразователем, поэтому, при использовании технологий быстрой зарядки, где напряжение на выходе может подниматься до 12В, входное напряжение должно быть выше этого значения. Итак, атомобельный аккумулятор на 12В или на 24В как раз подходит для использования, или аккумулятор шуруповерта.
На плате имеется защита от перегрузки тока на выходе, входного перенапряжения, входного пониженного напряжения и короткого замыкания на выходе. Есть защита от перегрева.
Защиты от переполюсовки нет! Соблюдайте правильность подключения проводов к модулю. Там, где на плате указано плюс туда, подключается плюсовый провод аккумулятора. Там, где минус – минусовый провод аккумулятора.

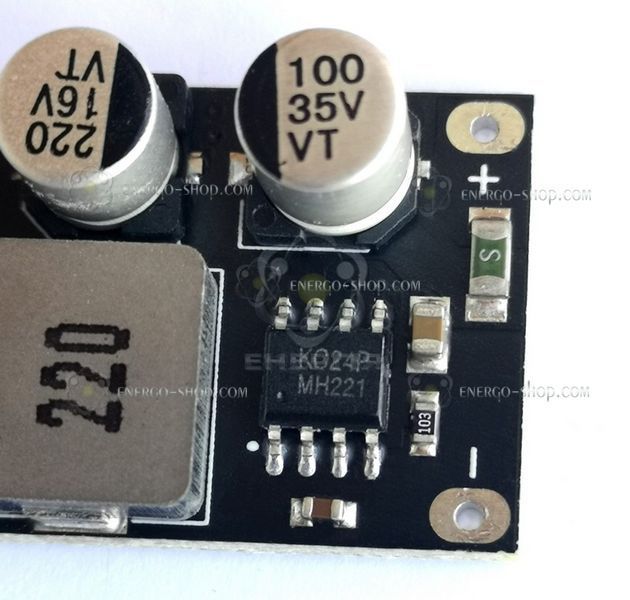

Если случайно спутали провода, то модуль выдержит не более 0,5 секунд, после чего сгорает предохранитель (на плате зеленый SMD компонент типоразмер 1206 с номиналом S (рассчитан на ток 4А напряжением 35В).
Характеристики:
Диапазон входного напряжения: от 6 до 32В постоянного тока (входное напряжение должно быть выше выходного напряжения зарядки, поскольку это понижающий модуль
Диапазон выходного напряжения: от 3,6 до 12В. Автоматически регулируется в соответствии с протоколом быстрой зарядки устройства;
Эффективность преобразования достигает 97%;
Имеется функция плавного пуска;
Частота преобразователя: 220 кГц;

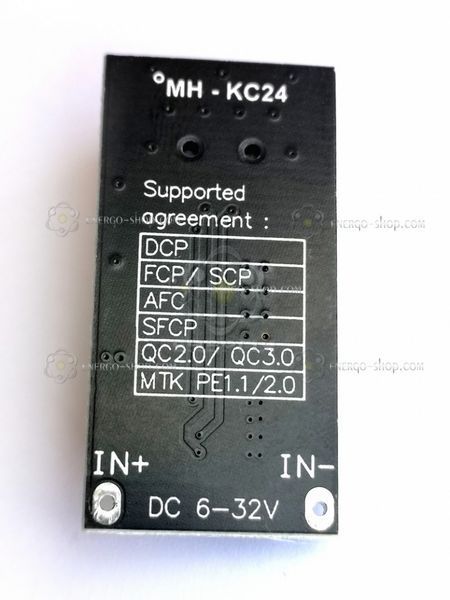

Подключить плату можно припаять провода к площадкам IN+ IN-
Размер платы 38,5мм на 19,5мм, высотой 10мм
На наибольших перегрузках модуль может нагреваться до 75°С, это нормально, рекомендуется но не не обязательно приклеить мини радиаторы на дроссель и микросхему.
Разница и сравнение между модулями которые одинаковые по схемотехнике но чипы у них разные
