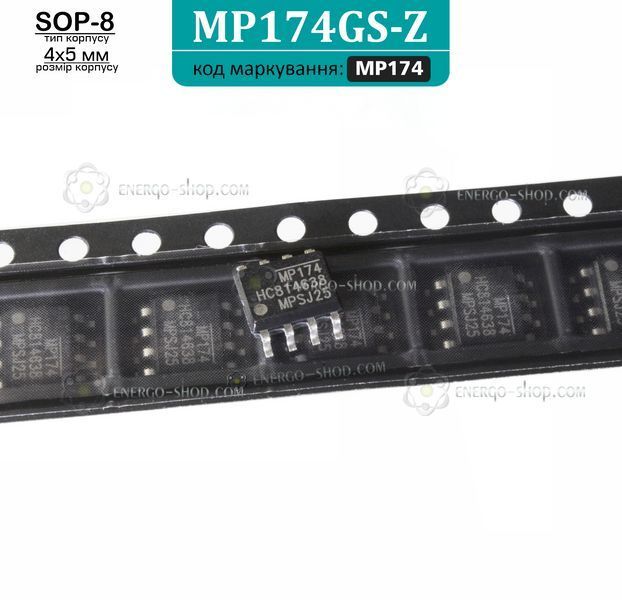

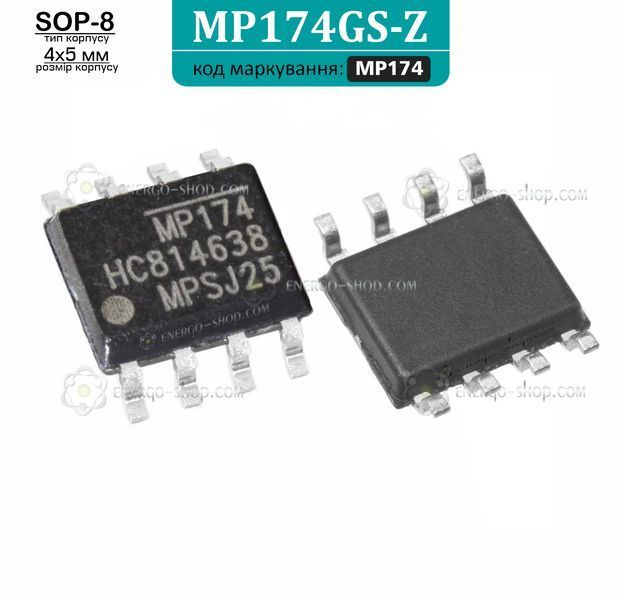

Микросхема MP174GS-Z неизолированный линейный регулятор, 700В до 400 мА выходного тока
- Суффикс GS в маркировке указывает на тип корпуса SOP-8
- Суффикс Z в маркировке указывает на то, что микросхемы упакованы в ленте.
- Вторая и третья строка в маркировке это номер партии и дата изготовления, соответственно они всегда будут отличаться.
ОПИСАНИЕ
MP174 - это первичный регулятор, обеспечивающий точное регулирование постоянного напряжения (CV) без оптопары. Он поддерживает топологии понижения, повышения-понижения, повышения и обратноходовой. Имеет интегрированный MOSFET на 700 В для упрощения конструкции и снижения затрат. Эти характеристики делают его идеальным регулятором для автономных маломощных применений, таких как бытовая техника и резервное питание.
MP174 - это регулятор с режимом "зеленого" функционирования. Как пиковый ток, так и коммутационная частота падают при уменьшении нагрузки. Эта функция обеспечивает отличную эффективность при низкой нагрузке и улучшает общую среднюю эффективность.
MP174 имеет различные защиты, включая:
- Термическое отключение (OTP)
- Блокировку понижения напряжения питания (UVLO)
- Защиту от перегрузки (OLP)
- Защиту от короткого замыкания (SCP)
- Защиту от разомкнутого контура
MP174 доступен в корпусах TSOT23-5 и SOP-8.
ОСОБЕННОСТИ
- Первичное управление CV, поддерживающее топологии понижения, повышения-понижения, повышения и обратноходовой
- Интегрированный MOSFET 700В/13.5Ω и источник тока
- Потребление мощности без нагрузки <30 мВт
- Выходная мощность до 5 Вт
- Максимальный выходной ток DCM менее 250 мА
- Максимальный выходной ток CCM менее 400 мА
- Низкий рабочий ток VCC
- Снижение частоты
- Ограниченная максимальная частота
- Сжатие пикового тока
- Внутреннее смещение VCC
- Защита OTP, UVLO, OLP, SCP, защита от разомкнутого контура
ПРИМЕНЕНИЯ
- Бытовая техника, белая техника и потребительская электроника
- Промышленные системы управления
- Резервное питание
