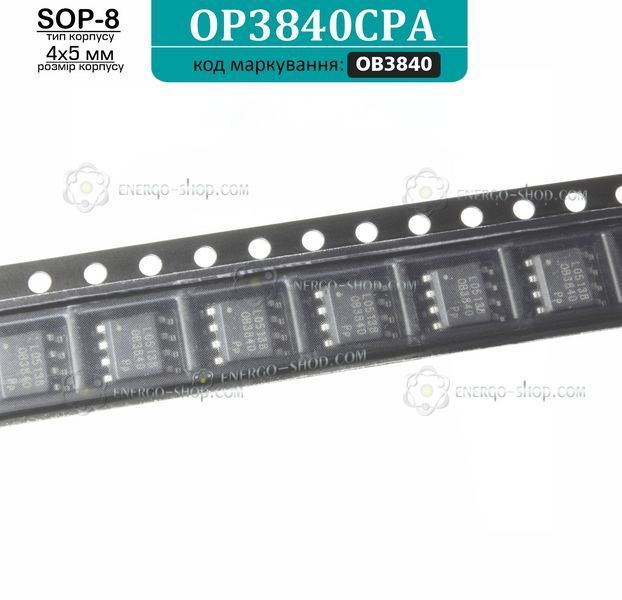

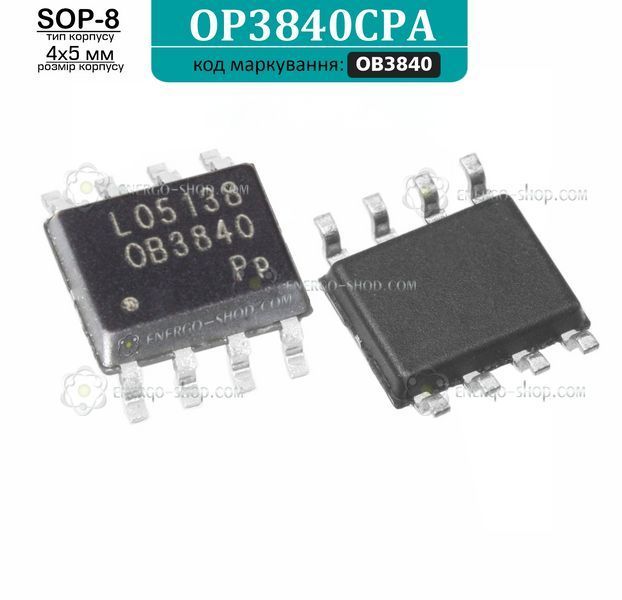

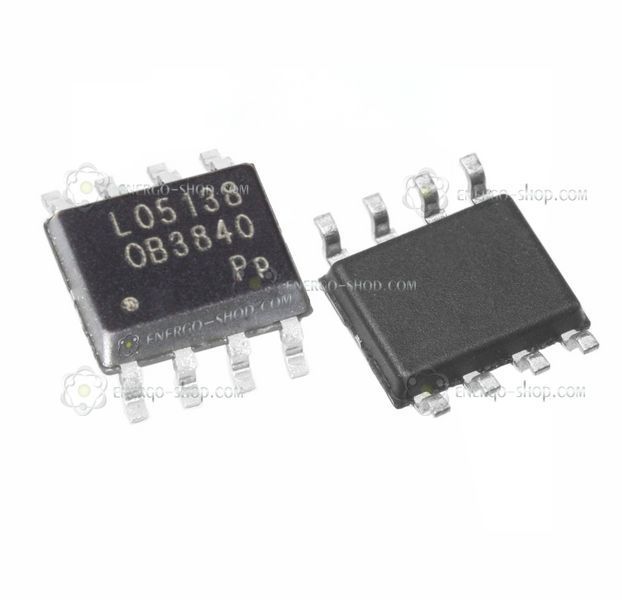

OB3840, SOP-8 микросхема OB3840CP

Микросхема OB3840

Полное название OB3840CP

где индекс "С" означает тип корпуса микрсхкмы SOP-8

индекс "P" указывает на то, что изготовлено без использования галогенов.

OB3840 - это высокоинтегрированный контроллер ШИМ с режимом тока, предназначенный для использования в изолированных обратноходовых преобразователях. Он характеризуется высокой производительностью и низкой стоимостью.

В обычном режиме работы частота переключения ШИМ фиксирована на 50 кГц. При уменьшении нагрузки микросхема переходит в "зеленый" режим, а при холостом ходе или небольшой нагрузке частота снижается до минимальных 23 кГц.

Низкий ток пуска и рабочий ток OB3840 обеспечивают низкое энергопотребление в режиме ожидания, а также надежный запуск.

OB3840 предлагает всестороннюю защиту, включая:

• Поперечный ограничитель тока
• Блокировка при снижении напряжения VCC (UVLO)
• Защита от перенапряжения VCC (OVP)
• Защита от перегрева (OTP)
• Защита от короткого замыкания выходного диода

Минимальная рабочая частота 23 кГц приводит к минимизации энергопотребления, снижению энергопотребления при холостом ходе и устранению аудиошума.

OB3840 доступен в трех корпусах: DIP8, SOP8 и SOT23-6.

Характеристики

• Мягкий запуск при включении для снижения напряжения на MOSFET
• Тихая работа
• Функция сильного импульса
• Фиксированная рабочая частота 50 кГц (типичная)

Всесторонняя защита, включая:

• Блокировка при снижении напряжения VCC (UVLO)
• Защита от перенапряжения VCC (VCC OVP)
• Поперечный ограничитель тока
• Автоматическое восстановление защиты от короткого замыкания выходного диода

Применение

• Изолированные AC/DC обратноходовые преобразователи
• Универсальные источники питания
• Адаптеры
