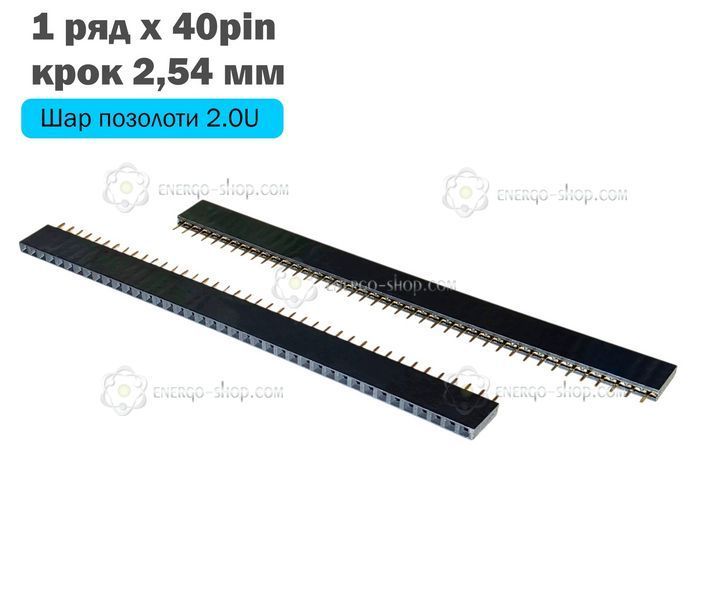

PBS-40-2U, шаг 2.54мм Разъем однорядный (мама) DIP40x1 (позолота 2U) от производителя Baihuida — это стандартный однорядный штыревой разъем типа «гнездо» для сквозного монтажа на печатную плату (THT/DIP). Компонент имеет 40 контактов (конфигурация 1х40) с шагом 2.54 мм. Контакты изготовлены из латуни (Brass) с нанесением защитного покрытия Gold flash (позолота 2U), что минимизирует переходное сопротивление и гарантирует долговечность контакта даже в сложных эксплуатационных условиях. Изолятор отлита из высококачественного полибутилентерефталата (PBT), рассчитанного на бесперебойную работу в широком температурном диапазоне от -40°C до +105°C.
Однорядный разъем PBS-40-2U широко применяется в B2B-сегменте, контрактном производстве электроники и инженерном прототипировании. Это базовый элемент для надежной коммутации плат, подключения датчиков, дисплеев и микроконтроллеров. Конструктивные особенности позволяют быстро и легко сегментировать 40-пиновую планку на коннекторы меньшей длины (например, 1x3, 1x6 и т.д.) для максимальной оптимизации затрат. Высота изолятора 8.5 мм и контакты длиной 3.0 мм идеально подходят для автоматизированной или ручной пайки, полностью отвечая требованиям промышленной сборки.

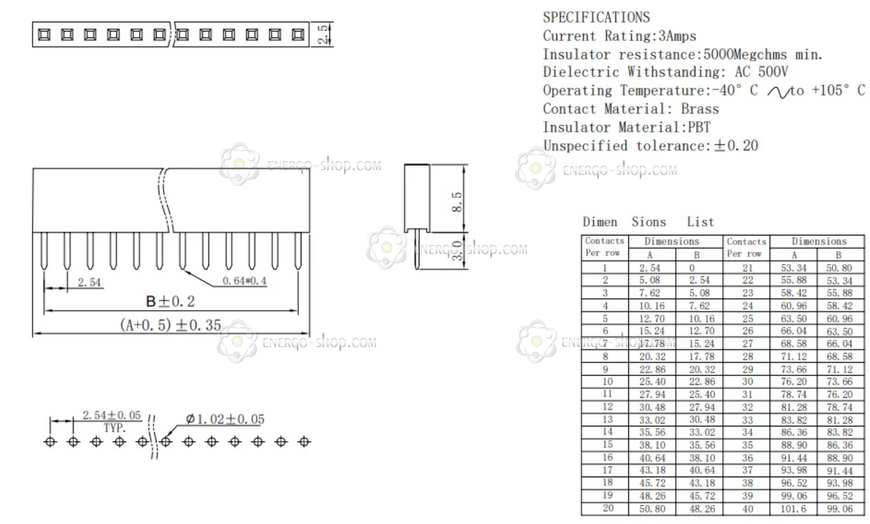

Технические характеристики:
- Тип разъема: Гнездо однорядное прямое (180°)
- Количество контактов: 40 (1 ряд по 40 пинов)
- Шаг контактов (Pitch): 2.54 мм
- Тип монтажа: DIP / THT (пайка в отверстия на плате)
- Материал контактов: Латунь (Brass)
- Покрытие контактов: Позолота 2U (Gold flash)
- Материал изолятора: PBT
- Номинальный рабочий ток (Current Rating): 3 А
- Предельное напряжение (Dielectric Withstanding): AC 500V
- Сопротивление изоляции (Insulator resistance): ≥ 5000 МОм
- Диапазон рабочих температур: от -40°C до +105°C
- Высота пластикового основания: 8.5 мм
- Длина выводов под пайку: 3.0 мм
от 80 грн.
от 50 грн.
