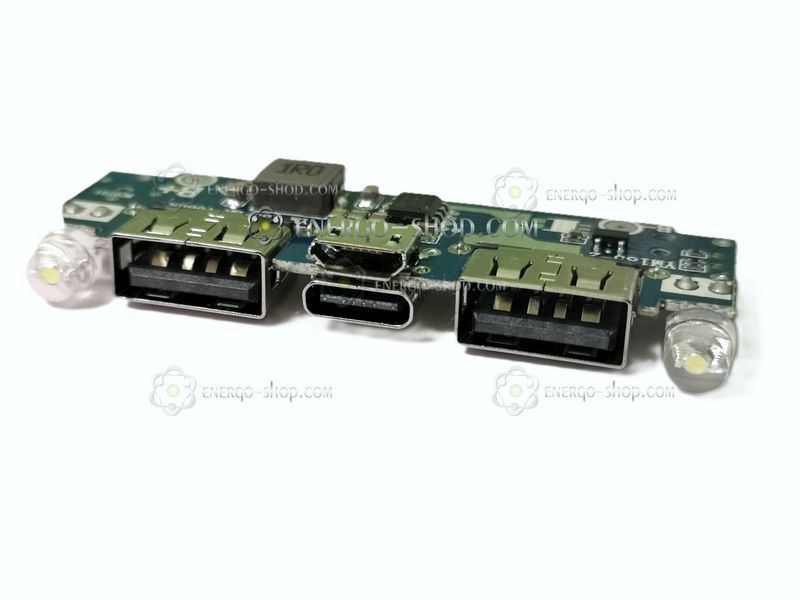

Плата Power Bank YM-185-2A-V08EK

Плата Power Bank YM-185-2A-V08EK - это простая плата, которая подходит для ремонта существующих Power Bank. Ее не рекомендуется использовать для сборки нового Power Bank из-за отсутствия поддержки протоколов быстрой зарядки, для этого лучше рассмотреть современные платы с поддержкой протоколов быстрой зарядки, которые есть в нашем магазине.

Описание:

• Фонарик: 2 светодиода, расположенные по краям платы, включаются/выключаются двойным кратковременным нажатием кнопки.

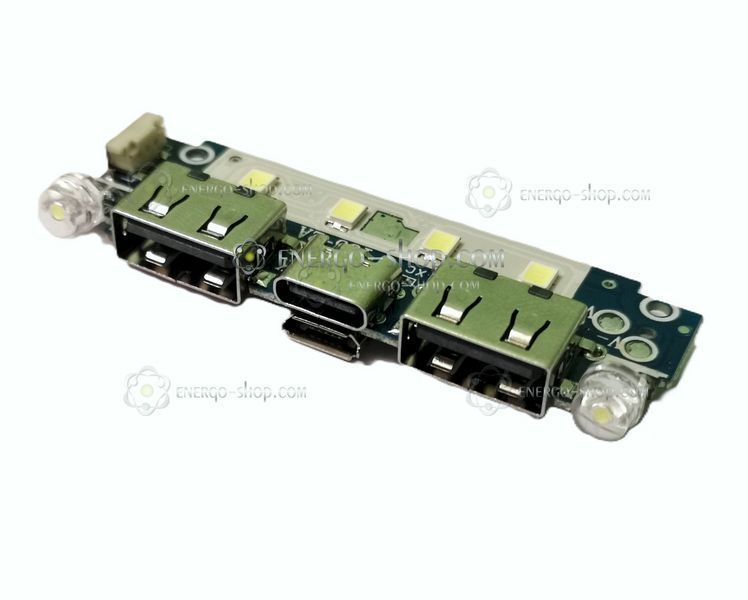

• Индикатор уровня заряда батареи: 4 SMD светодиода на обратной стороне платы, включаются кратковременным нажатием кнопки, светят 18 секунд и автоматически выключаются. Также включаются автоматически при обнаружении нагрузки на любом из портов.
• Микросхема: SM5308
• Выходные порты: 2 USB, 5 В, 2.4 А
• Входные порты: 1 microUSB и 1 USB Type-C,  5 В,  2.1 А
• Тип подключаемого акумулятора: Li-Pol или Li-ion номинальным напряжением 3.7 В (макс. 4.2В)
• Протоколы быстрой зарядки: Не поддерживает
• Назначение: Ремонт существующих Power Bank
• Размер:
  • Длина: 57 мм
  • Ширина (без учета портов): 18 мм

Преимущества:

• Компактный размер
• Два выходных порта USB
• Автоматическое обнаружение подключения и отключения телефона
• Фонарик
• Интеллектуальное распознавание нагрузки, автоматический переход в режим ожидания
• Низкое энергопотребление в режиме ожидания менее 10 μA

Недостатки:

• Не поддерживает протоколы быстрой зарядки
• Не рекомендуется для сборки нового Power Bank

Защита:

• Защита от превышения тока, перенапряжения, короткого замыкания
• Защита от превышения напряжения, перезаряда, превышения тока при разрядке
• Защита от перегрева

Описание


Чип SM5308, на базе которого собран Power Bank, интегрирует повышающий DCDC преобразователь с выходным напряжением 5V и нагрузочной способностью 2.4A. С частотой коммутации 500KHz и входным напряжением 3.8V, повышающий выход 5V/2.1A обеспечивает эффективность 92%.

Встроенная функция плавного старта SM5308 предотвращает чрезмерный импульсный ток при запуске, интегрируя защиту от превышения тока, короткого замыкания, перенапряжения и перегрева. После обнаружения превышения тока или короткого замыкания каждую секунду происходит автоматическая перезагрузка для обеспечения стабильной работы системы.

SM5308 активирует повышающий выход 5V и индикацию уровня заряда при входном напряжении BAT более 3.2V. После снижения выходного тока менее 45mA через 32 секунды отключается индикация уровня заряда, выходное напряжение остается фиксированным на уровне 5V в режиме низкого энергопотребления.

При обнаружении входного напряжения BAT ниже 3.0V выход отключается и для активации требуется зарядка. Если напряжение BAT во время разрядки снижается до 3.0V, выход отключается, а светодиоды начинают мигать с частотой 2Hz в течение 8 секунд, после чего микросхема переходит в режим ожидания.

В режиме ожидания при напряжении BAT между 2.8V и 3.0V каждое нажатие кнопки или автоматическое распознавание нагрузки активирует повышающий преобразователь, который отключается после завершения миганий. Лишь при напряжении BAT более 3.2V нагрузка или нажатие кнопки активирует повышение, и микросхема начинает выводить 5V с нормальной индикацией уровня заряда.

Зарядка

Плата имеет постоянный токовый и постоянный напряженный зарядное устройство для литиевых батарей. При напряжении батареи менее 3V зарядка осуществляется с током 200mA; при напряжении более 3V включается постоянный токовая зарядка. Когда напряжение батареи превышает 4.2V, активируется постоянная напряженная зарядка. После завершения зарядки при снижении напряжения батареи ниже 4.1V зарядка автоматически возобновляется.

SM5308 использует технологию коммутационной зарядки с частотой 1MHz и зарядным током 1.8A на входе VIN, обеспечивая максимальную эффективность зарядки 91%. Поддерживается адаптивное управление питанием, что позволяет одновременную зарядку и разрядку.
