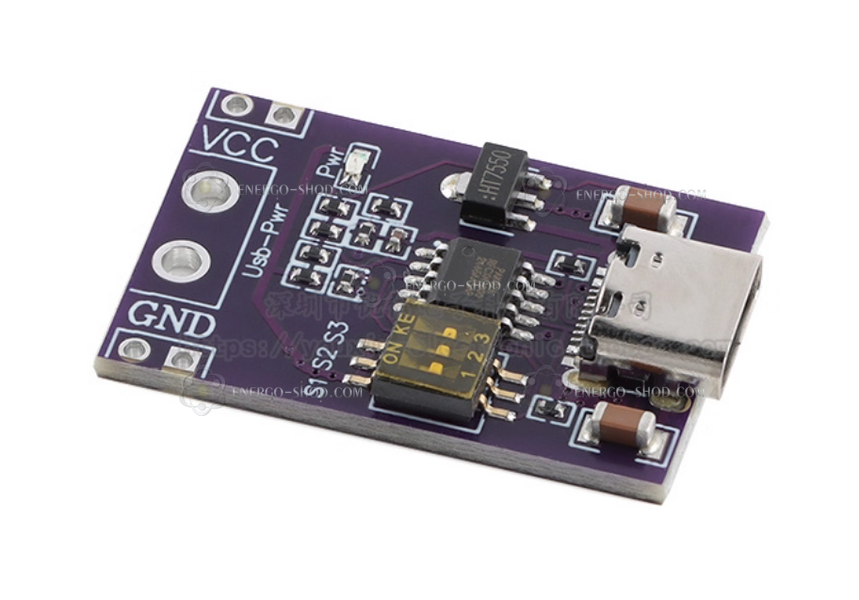

Компактный триггер-модуль, позволяющий получать фиксированное выходное напряжение от источника питания USB Type-C, используя один из популярных протоколов быстрой зарядки: PD2.0/PD3.0, QC2.0/QC3.0, AFC. Для корректной работы достаточно поддержки только одного из этих протоколов.
Модуль оснащен 3-клавишным DIP-переключателем для выбора напряжения, а также красным светодиодом, который сигнализирует о наличии питания. Идеально подходит для питания микроконтроллеров, роутеров, коммутаторов, сенсоров и других устройств, которым требуется стабильное напряжение выше 5 В.
Габариты
- Размер платы: 30 мм × 20 мм
- Тип разъема: USB Type-C
Характеристики
| Параметр |
Значение |
| Поддерживаемые протоколы |
PD2.0/PD3.0, QC2.0/QC3.0, AFC |
| Выходное напряжение |
5V, 9V, 12V, 15V, 20V |
| Выбор напряжения |
3-клавишный DIP-переключатель |
| Выходные контакты |
VCC, GND |
| Интерфейс питания |
USB Type-C |
| Индикатор питания |
Красный светодиод |
| Индикатор напряжения |
Отсутствует (рекомендуется использовать мультиметр) |
| Рекомендуемый источник питания |
Зарядное устройство с поддержкой одного из протоколов быстрой зарядки |
Таблица переключателей (DIP-переключатель: S1, S2, S3)
| Напряжение |
S1 |
S2 |
S3 |
| 5V |
1 |
1 |
0 |
| 9V |
1 |
1 |
1 |
| 12V |
1 |
0 |
1 |
| 15V |
0 |
0 |
1 |
| 20V |
0 |
1 |
1 |
Пояснение: "1" означает, что переключатель включен (ON), "0" — выключен (OFF).
Примечания
- После переключения напряжения индикатор напряжения отсутствует, поэтому рекомендуется проверять выходное напряжение мультиметром.
- Если зарядное устройство не поддерживает ни один из указанных протоколов, модуль не сможет активировать повышенное напряжение, в таком случае на выходе будет стандартное напряжение 5В.
Что такое триггер?
У вас дома наверняка есть зарядное устройство — то самое, что заряжает смартфон, планшет или даже роутер через USB. Но не все устройства заряжаются одинаково: некоторым нужно больше напряжения, чтобы работать или заряжаться быстрее. Например, современные телефоны поддерживают специальные протоколы быстрой зарядки — такие как PD (Power Delivery) или QC (Quick Charge), которые позволяют зарядному устройству подавать не только стандартные 5 вольт, но и 9V, 12V, 15V или даже 20V.
Триггер-плата — это небольшой электронный модуль, который "общается" с зарядным устройством. Он посылает сигнал, что к нему подключено устройство, которое поддерживает быструю зарядку. В ответ зарядное устройство активирует соответствующий протокол и увеличивает напряжение на выходе.
Это позволяет вам получить нужное напряжение для питания не только телефонов, но и других устройств — роутеров, оптических терминалов, микроконтроллеров, сенсоров, Arduino, ESP32 и т. д.
Проще говоря: триггер — это "переключатель", который заставляет зарядное устройство подать более высокое напряжение, которое вы сами выбираете на модуле.
