Плата триггер, которая поддерживает протоколы PD (Power Delivery) и QC (Quick Charge) с переключателем выходного напряжения, который позволяет установить любое фиксированное выходное напряжение 9 вольт, 12 вольт, 15 вольт, 20 вольт для питания роутеров, оптических терминалов, коммутаторов и других устройств от Power Bank которые поддерживают біструю зарядку.
Преимущества данной платы триггера:
- Не нужно паять провода для соединения, так как есть клеммная колодка. Всё монтируется с помощью отвертки.
- Одна плата удовлетворит любые потребности, так как есть широкий диапазон выходного напряжения. Переключение осуществляется с помощью переключателей на плате на любое выходное напряжение от 5 до 20 В.
Выбор выходного напряжения будет зависеть от зарядного устройства, которое вы будете использовать или Power Bank
- Если зарядное устройство поддерживает протокол зарядки PD (Power Delivery) (это порт Type-C на вашем зарядном устройстве), і напряжение 20В то будет функционировать весь диапазон выходного напряжения 5 вольт, 9 вольт, 12 вольт, 15 вольт, 20 вольт.
- Если зарядное устройство поддерживает протокол QC (Quick Charge) (это порт USB-A на вашем зарядном устройстве), то доступное выходное напряжение будет 5 вольт, 9 вольт, 12 вольт.
По протоколу PD (Power Delivery) и использованию кабеля Type-C - Type-C со встроенным чипом E-Mark Плата триггер поддерживает мощность 100Вт
Примечание
Нужно понимать, что плата выдаст только то напряжение, которое поддерживает ваш PowerBank или зарядное устройство. Например, если ваш PowerBank поддерживает максимальное напряжение 12 вольт, то плата-триггер также выдаст только 12 вольт и не сможет выдать 20 или 15 вольт.
Подключение:
- В порт Type-C на плате подключаете кабель от зарядного устройства, а к клеммной колодке подключаете провод с нужным штекером для устройств, которые вы хотите запитать.
- С помощью переключателя устанавливаете необходимое выходное напряжение, можно измерить любым тестером.

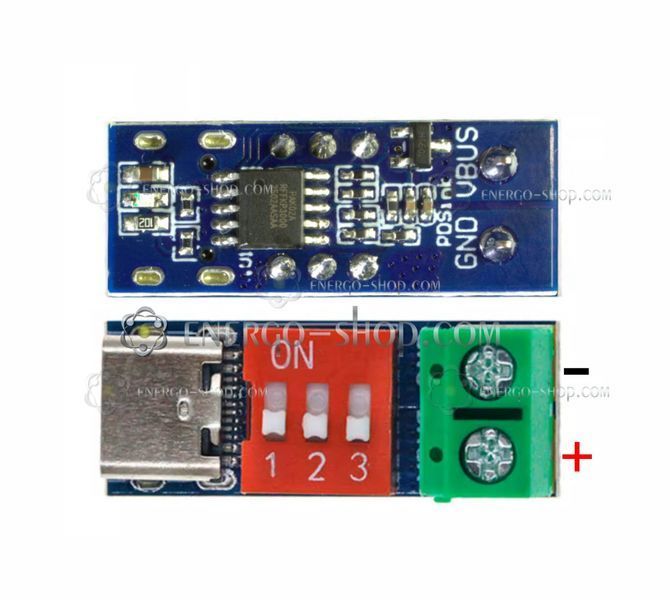

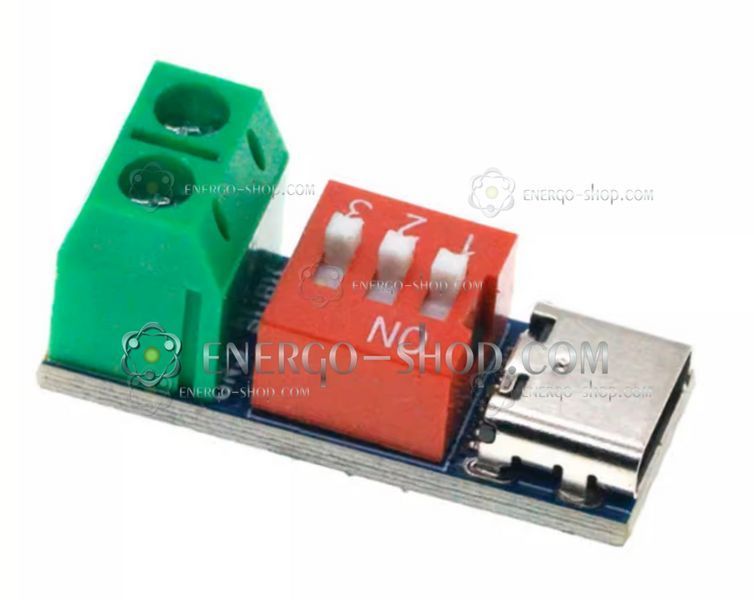

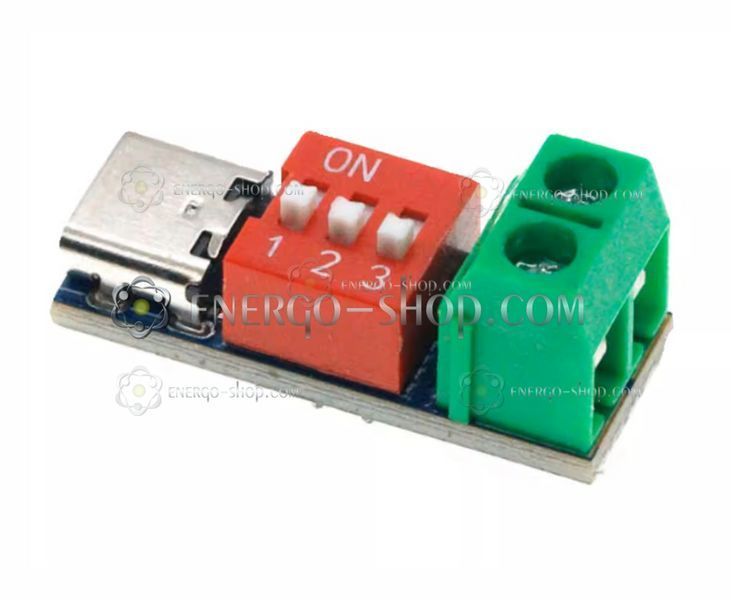

размеры платы 27х11мм и висотой 14мм
Настройка выходного напряжения с помощью PID переключателей
| Выходное напряжение |
SW1 |
SW2 |
SW3 |
| 5В |
OFF |
- |
- |
| 9В |
ON |
ON |
ON |
| 12 В |
ON |
ON |
OFF |
| 15 В |
ON |
OFF |
OFF |
| 20 В |
ON |
OFF |
ON |
SW1 – это первый переключатель, SW2 – второй переключатель SW3 – третий переключатель
Прочерки означают любое положение ON или OFF
Визуальний пример настройки переключателя
Пример соединения
Что такое триггер и как он работает?
Представьте, что ваше зарядное устройство – это «умная» станция, которая может выдавать разное напряжение. Но ему нужно знать, что именно вы подключили.
Триггер — это микроконтроллер. Он вступает в цифровой "диалог" с повербанком и сообщает ему: "Мне нужно ровно 12 Вольт для этого устройства". Повербанк распознает запрос и мгновенно переключает свой выход в нужный режим.
Благодаря этому вы получаете высокую мощность и стабильную работу без лишних потерь энергии на преобразование, как это бывает в обычных DC-DC преобразователях напряжения.
