Плата индикации КЗМ-200 LED rev.2.0 OD5.070.002-01
Подробнее о товаре

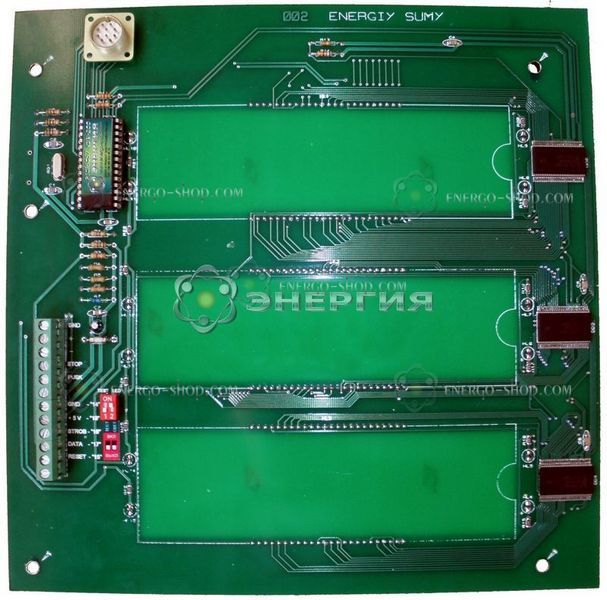

Плата индикации с LED подсветкой, полная взаимозаменяемость плат с маркировкой старого образца (OD2.070.002) (OD2.080.001) устанавливается без дополнительной переработки и без установки дополнительных источников питания

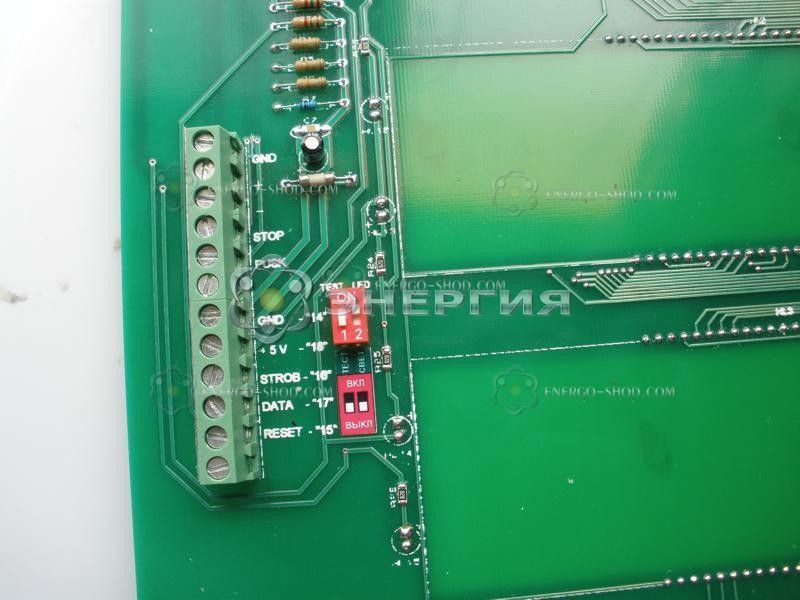

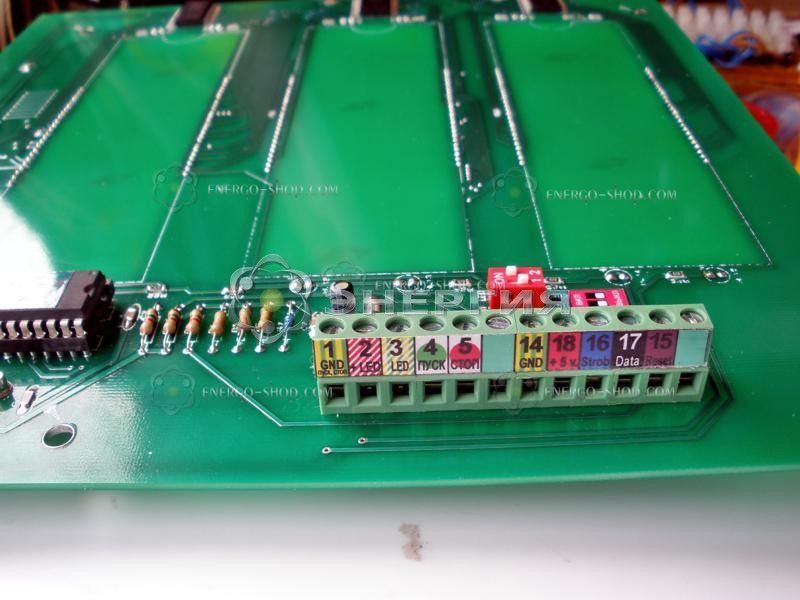

Подсветка индикации включается обычным подключением самой индикации без дополнительной переработки, переключатель ХР3 LED на плате индикации должен быть в положении ON. При этом подсветка светится постоянно
Для включения подсветки в ручном режиме при наступлении темноты при помощи тумблера. На блоке вычислителя нужно поставить дополнительный выключатель – подключить по схеме
Схема подключения подсветки.pdf

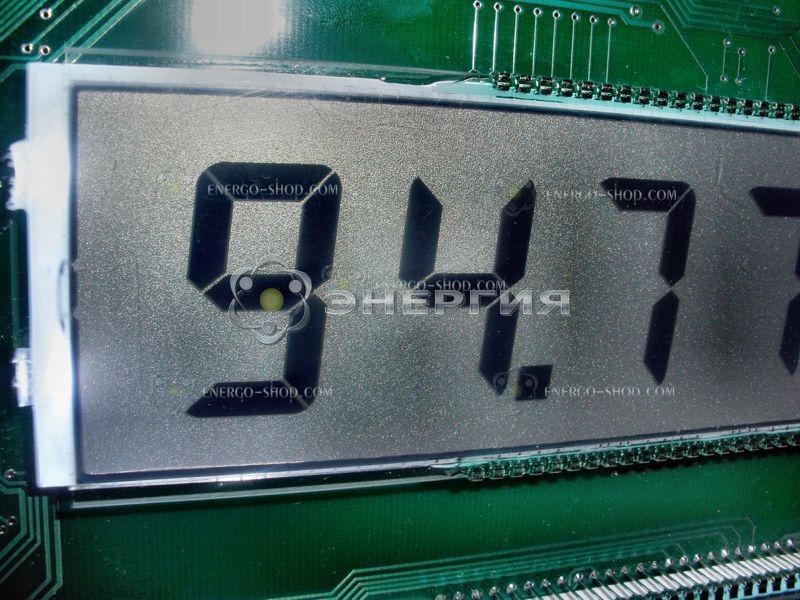

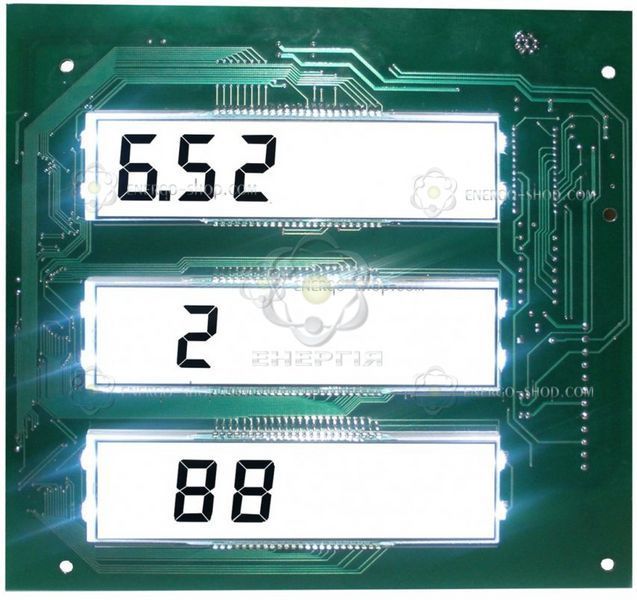

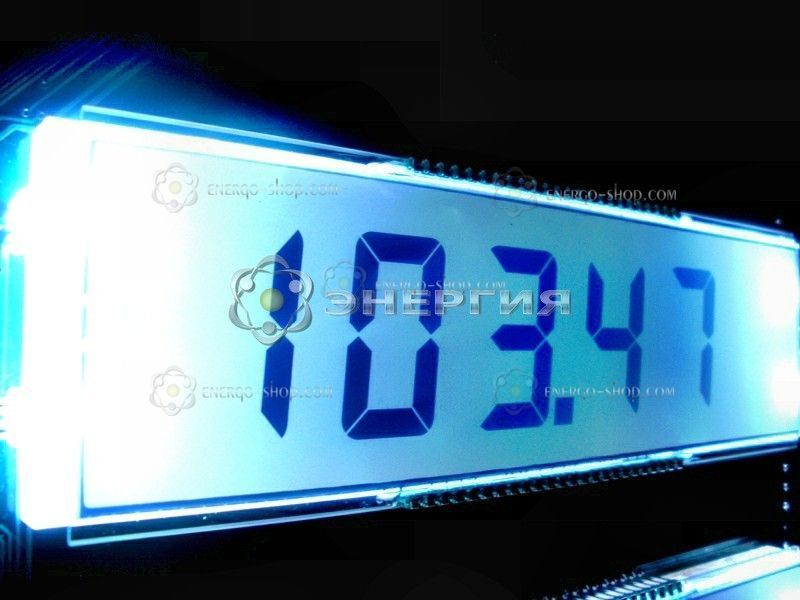

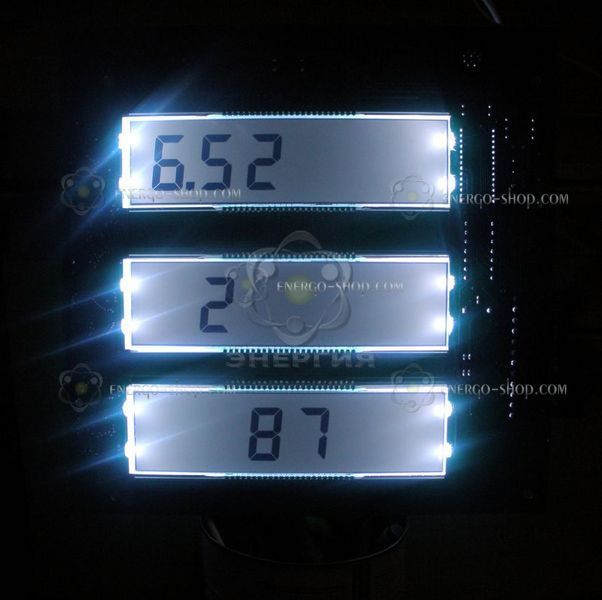

В темное время суток отображаемые символы на табло видны более чем с 5 метров.

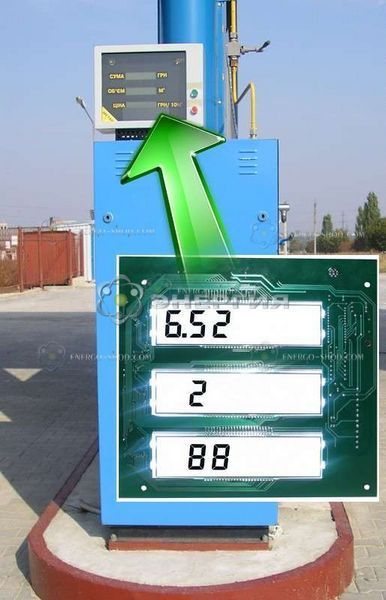

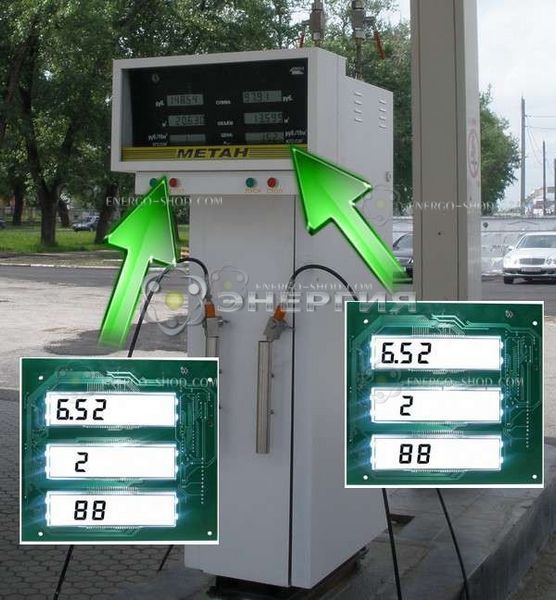

Плата индикации OD5.070.002-01 используется в блоке индикации газозаправочной колонке КЗМ-200, КЗМ-200М;
Предназначена для дистанционного управления, отображения цены, объема и давления заправляемого автомобиля.

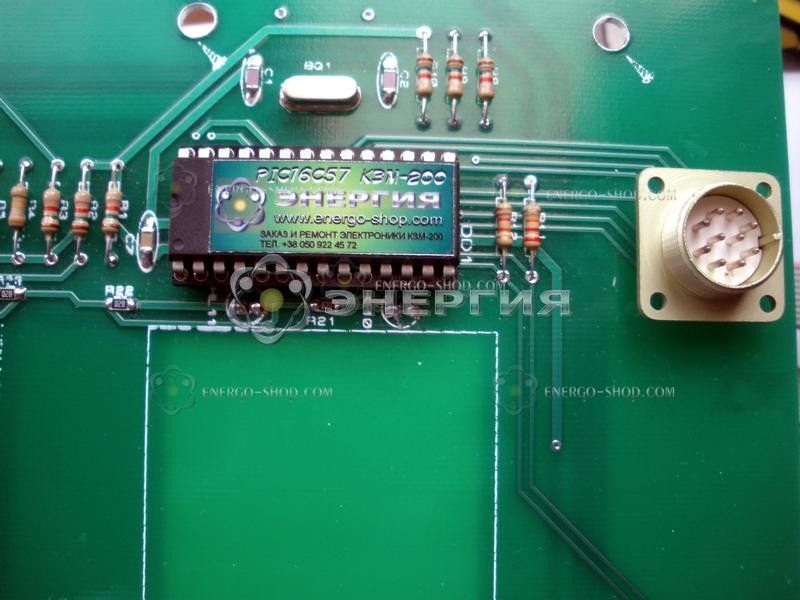

Современные схемотехнические решения на базе микроконтроллера Microchip, позволяющие стабильную работу отображаемой информации считываемого из блока вычислителя и снизить энергоемкость. ПИ предназначено для обеспечения визуального контроля. потребителю текущего значения стоимости отпускаемого газа в М3
Плата функционирует совместно с платами блоков вычислителя OD5.070.001, OD5.070.001-01 и не предназначен для самостоятельного применения.
Технические характеристики
Рабочая температура: от -20°С до +70°С
Относительная влажность: от 5 до 95%
Напряжение питания от источника постоянного тока: 5В±4%
Потребляемая мощность, Вт, не больше 2 Вт.
Цена разделения младшего разряда индикатора – не менее 0,01%.
Режим работы – непрерывный
Габаритные размеры (ВхШхТ): 233 x 233 x 25 mm
