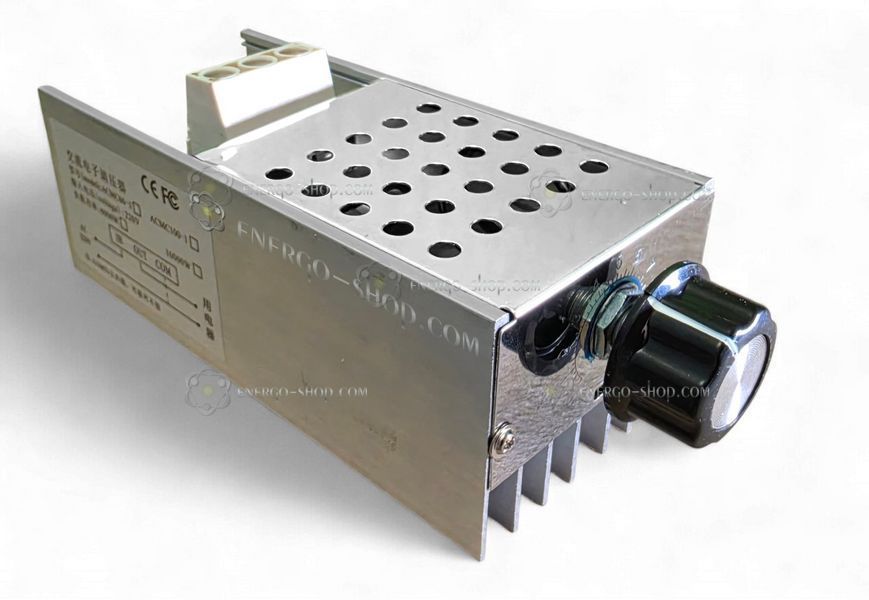

Регулятор напряжения AC 220V 10000W (10kW)

Электронный регулятор напряжения 220V — мощный фазовый регулятор на симисторе 100А с алюминиевым радиатором

Предназначен для плавной регулировки переменного напряжения 0–220 В. Благодаря snubberless-симистору JST100IS-1600BW и установленному алюминиевому радиатору отлично работает как с резистивными, так и с индуктивными нагрузками.

Основные характеристики:

• Рабочее напряжение: 220 В переменного тока
• Диапазон регулировки: 0–220 В (фазовое управление)
• Максимальная мощность (теоретическая): до 10 000 Вт при идеальном охлаждении (температура корпуса симистора ≤ 30 °C)
• Рекомендуемая мощность для длительной работы:
  • Без кулера: 5000–6000 Вт (ток ≈ 23–27 А) — естественная конвекция, температура радиатора до 70–85 °C при комнатной температуре
  • С кулером (принудительный обдув): 8000–10 000 Вт (ток ≈ 36–45 А) — значительно лучшее охлаждение, температура радиатора ниже
• Симистор: JST100IS-1600BW (100 А, 1600 В, изолированный ITO-247)
• КПД: более 95% (при полном открытии)
• Размеры: 130 × 60 × 47 мм, диаметр ручки — 6 мм

Особенности:

• Мощный snubberless-симистор JST100IS-1600BW на 100 А с высоким dV/dt (1500 В/мкс)
• Установлен качественный алюминиевый радиатор (130 × 60 × ~47 мм с развитой системой ребер)
• Двойная система фильтрации напряжения
• Встроенный предохранитель
• Изолированный корпус симистора (непосредственный монтаж на радиатор)

Важные замечания по нагрузке и температуре:

• Максимальный ток 100 А достигается только при температуре корпуса ≤ 30 °C. При более высокой температуре ток ограничивается.
• С установленным радиатором температура корпуса при 5000–6000 Вт держится в безопасных пределах (до 85 °C) без дополнительного обдува.
• Лучше всего работает с резистивными нагрузками (ТЭНы, обогреватели, лампы накаливания).
• Допускает работу с индуктивными нагрузками (однофазные двигатели, вентиляторы, трансформаторы) — запас по мощности 20–30%.
• Не рекомендуется для мощных емкостных нагрузок без дополнительной защиты.

Применение:

• Регулировка температуры нагревательных элементов (ТЭНы, обогреватели, сушилки, водонагреватели)
• Плавный пуск и регулировка скорости однофазных двигателей (вентиляторы, насосы, станки)
• Диммеры для мощного освещения
• Лабораторные и промышленные регуляторы напряжения

Внимание:

• Перед регулировкой всегда подключайте нагрузку!
• При коротком замыкании возможно повреждение симистора.
• Для мощностей более 6000 Вт обязательно используйте дополнительный обдув (кулер).
• Максимальная температура окружающей среды — +40 °C (при более высокой — снижайте мощность).

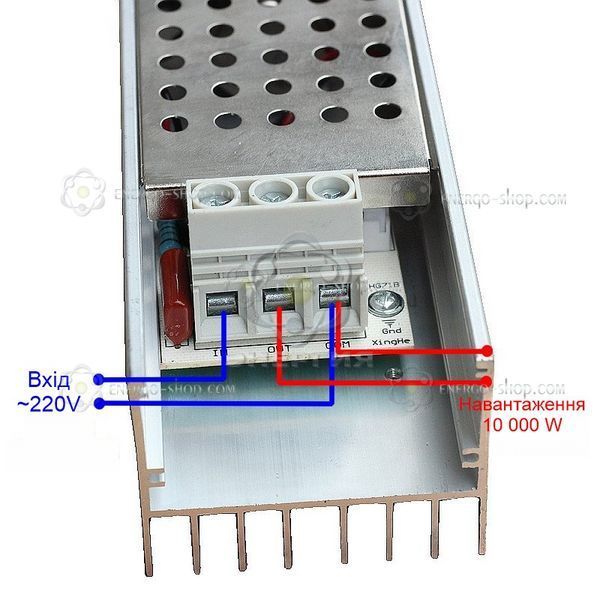

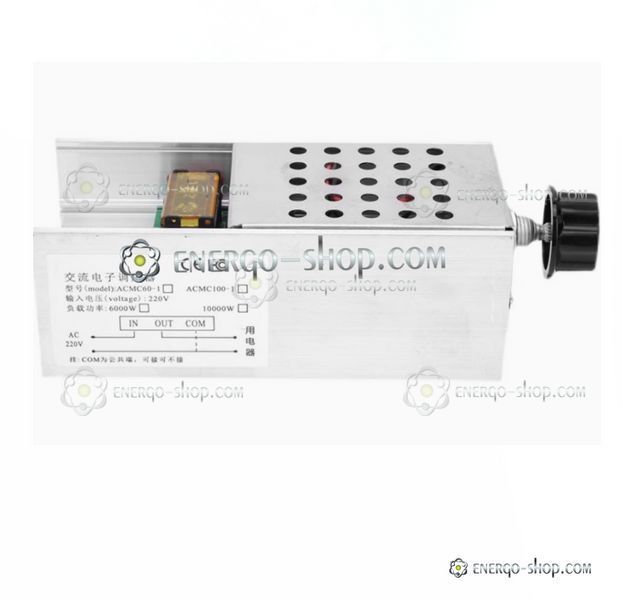

Подключение

Три клеммы:

1. IN — входная фаза 220 В
2. OUT — выход на нагрузку
3. COM — нулевой провод (общий для сети и нагрузки)

Фазность на COM необязательна.

Надежное устройство для бытового и промышленного использования с улучшенным охлаждением!
