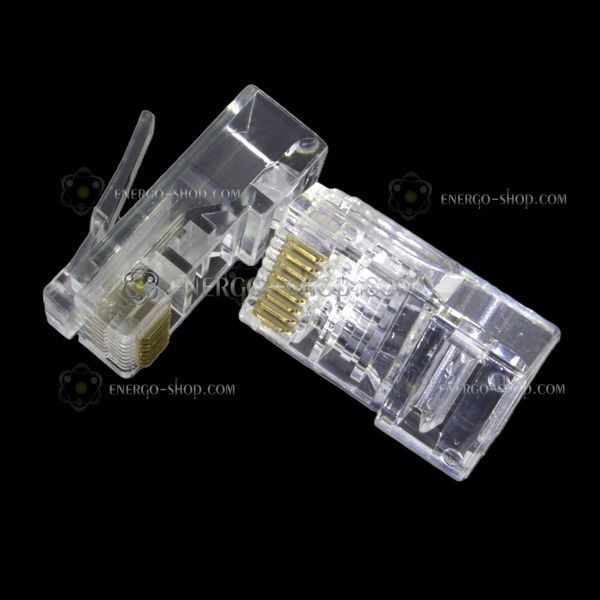

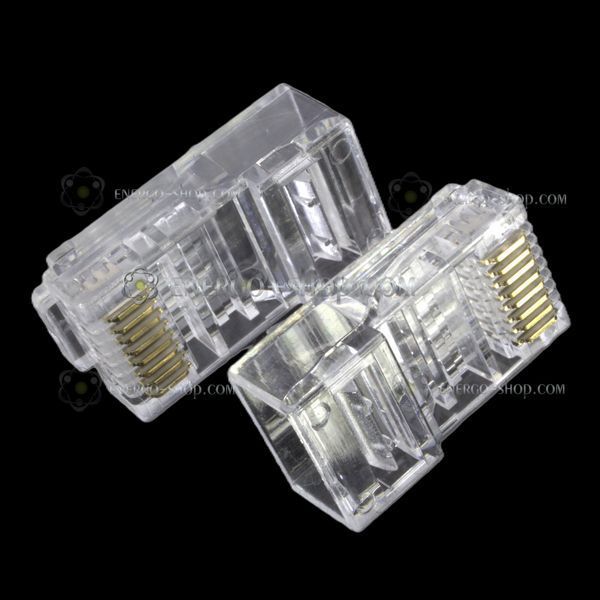

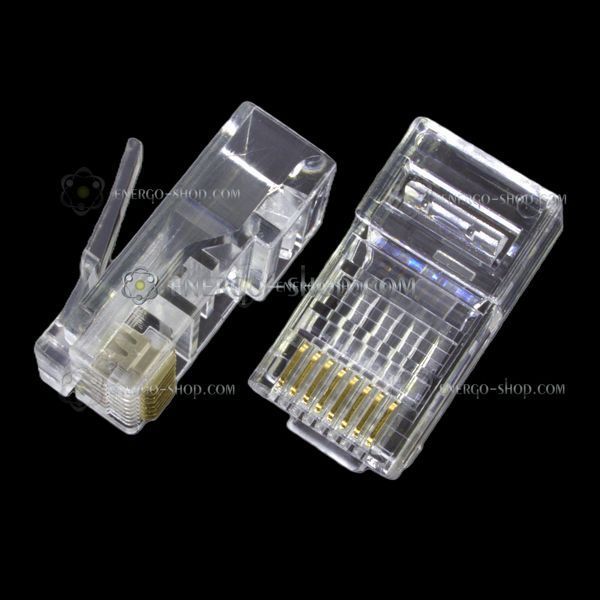

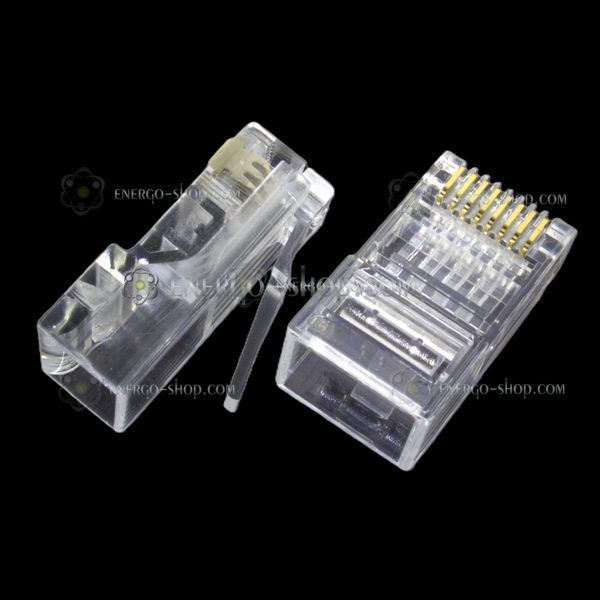

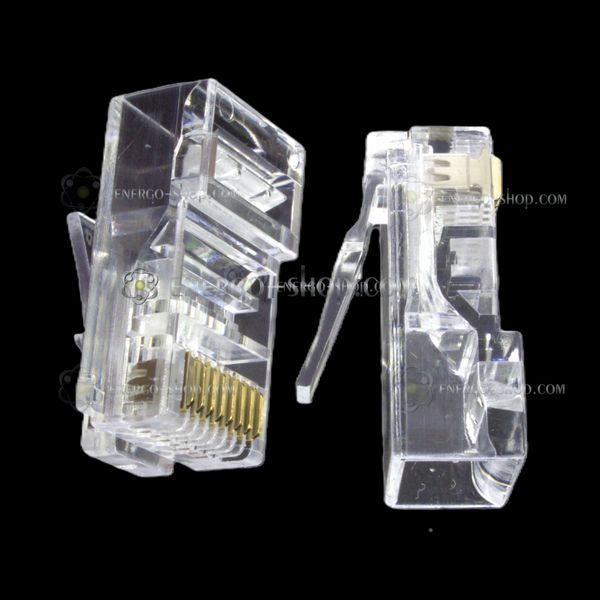

CAT5 сетевой разъем RJ45 Ethernet 8P8C (позолоченные контакты)

Сетевые коннекторы формата RJ45 (8P8C) от OEM-производителя для построения стабильных линий связи. Разработаны для инженеров, системных администраторов и мастеров, которым нужен надежный линк без переплат за маркетинговые хитрости. Коннекторы обеспечивают полноценное подключение всех пар сетевого кабеля (витой пары) и гарантируют стабильно низкое сопротивление контакта.

• Тип разъема: RJ45 (8P8C)
• Поддерживаемые категории: Cat 5e или Cat 6 (выбор нужной модели при заказе)
• Тип ножей: Тройной зуб (тризуб) для надежной фиксации многожильного и одножильного проводника
• Покрытие внешних контактных площадок: Позолота
• Покрытие врезных ножей: Никель
• Материал корпуса: Первичный экологический пластик (не хрупкий, устойчивый к старению)

Конструктивные отличия: Cat 5e против Cat 6

Несмотря на одинаковую общую площадь контактов и идентичные внешние габариты, эти коннекторы имеют принципиально разную внутреннюю архитектуру направляющих. В версии Cat 5e каналы для жил расположены в один сплошной прямой ряд. В версии Cat 6 направляющие расположены в два ряда в шахматном порядке (сверху и снизу). Такая конструкция позволяет свободно заводить более толстые медные жили, являющиеся стандартом для кабелей шестой категории, сохраняя при этом общие стандартизированные размеры коннектора.

Разумная экономия: оптимизация контактной группы

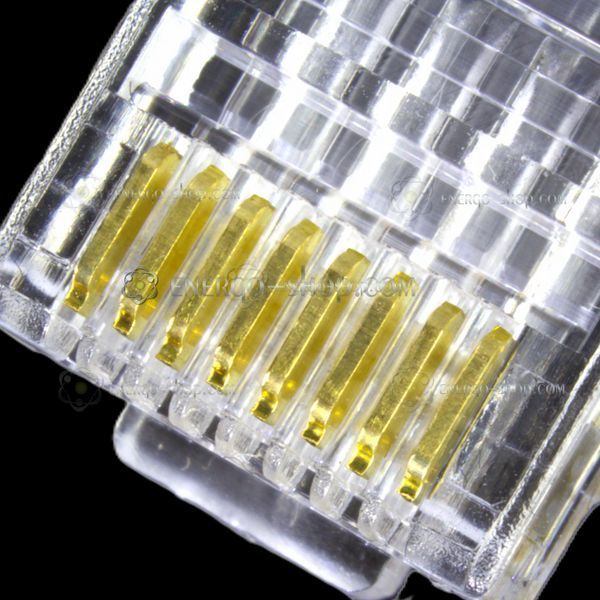

Для сохранения максимального качества передачи сигнала при одновременном снижении стоимости, эти коннекторы используют комбинированное покрытие. Внешние контактные площадки, непосредственно взаимодействующие с портами оборудования, имеют позолоту — это гарантирует идеальную проводимость и защищает от коррозии. При этом врезные ножи (тризубы), пробивающие изоляцию и наглухо фиксирующиеся в медной жиле без доступа воздуха, покрыты никелем. Такая оптимизация (отказ от полной позолоты всего элемента) является лучшим выбором для экономии бюджета без малейших потерь в скорости или качестве сигнала.

Распиновка (Схема обжима EIA/TIA-568B)

Как правильно определить контакты: возьмите коннектор так, чтобы кабель входил в него с вашей стороны. Металлические контакты (золотистые площадки) должны смотреть вверх, а пластиковый язычок-фиксатор (защелка) — находиться с обратной стороны (снизу). В таком положении контакты считаются слева направо:

• 1 - Бело-оранжевый (TX+)
• 2 - Оранжевый (TX-)
• 3 - Бело-зеленый (RX+)
• 4 - Синий
• 5 - Бело-синий
• 6 - Зеленый (RX-)
• 7 - Бело-коричневый
• 8 - Коричневый
