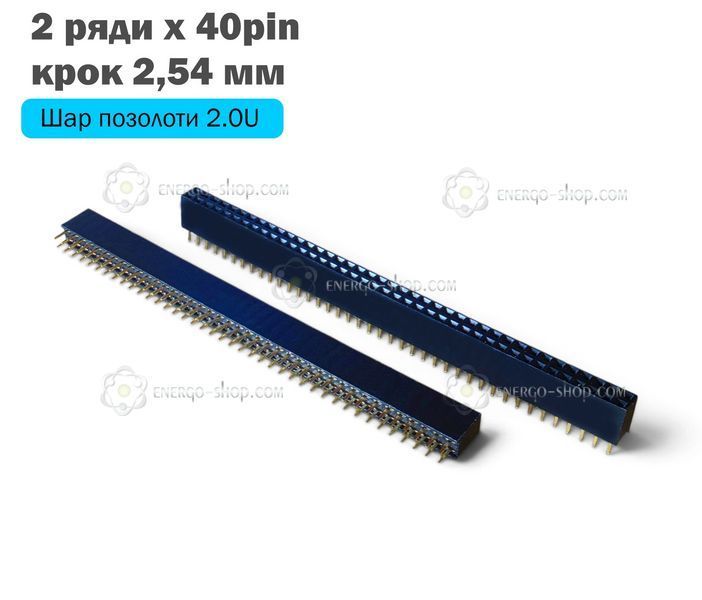

PBS-80-2U, шаг 2.54мм Разъем двухрядный (мама) DIP40x2 (позолота 2U) от производителя Baihuida — это стандартный штыревой разъем типа «гнездо» для сквозного монтажа на печатную плату (THT/DIP). Компонент имеет 80 контактов (конфигурация 2х40) с шагом 2.54 мм. Контакты изготовлены из латуни (Brass) с нанесением защитного покрытия Gold flash (позолота 2U), что минимизирует переходное сопротивление и обеспечивает долговечность соединения даже в сложных условиях эксплуатации. Изолятор отлита из высококачественного полибутилентерефталата (PBT), рассчитанного на широкий температурный диапазон от -40°C до +105°C.
Разъем PBS-80-2U является универсальным решением для B2B-сегмента, контрактного производства электроники и инженерного прототипирования. Он обеспечивает надежную коммутацию между платами, подключение датчиков, дисплеев и микроконтроллерных модулей. Конструкция позволяет легко сегментировать 80-пиновую колодку на блоки необходимой длины (например, 2x5, 2x20) для оптимизации затрат. Высота пластикового основания в 8.5 мм и выводы длиной 3.0 мм идеально адаптированы для машинной и ручной пайки, что соответствует строгим промышленным стандартам сборки электронных устройств.

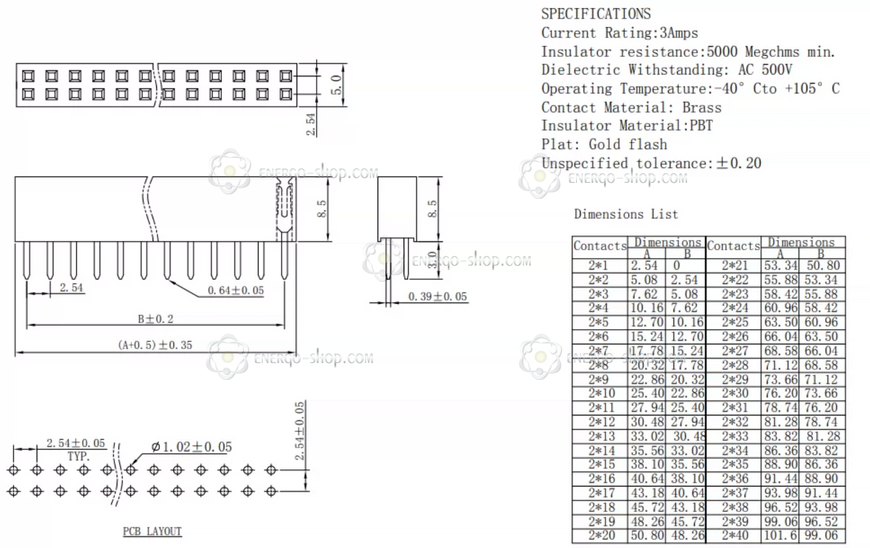

Технические характеристики:
- Тип разъема: Гнездо двухрядное прямое
- Количество контактов: 80 (2 ряда по 40)
- Шаг контактов: 2.54 мм
- Тип монтажа: DIP / THT (пайка в отверстия)
- Материал контактов: Латунь (Brass)
- Покрытие контактов: Позолота 2U (Gold flash)
- Материал изолятора: PBT
- Номинальный рабочий ток: 3 А
- Максимальное напряжение: AC 500V
- Сопротивление изоляции: ≥ 5000 МОм
- Диапазон рабочих температур: от -40°C до +105°C
- Высота изолятора: 8.5 мм
- Длина выводов под пайку: 3.0 мм
