SGL8022W — это одноканальная сенсорная микросхема управления LED-подсветкой, производство Taiwan. Микросхема предназначена для включения, выключения и плавного регулирования яркости светодиодов с помощью сенсорной кнопки.

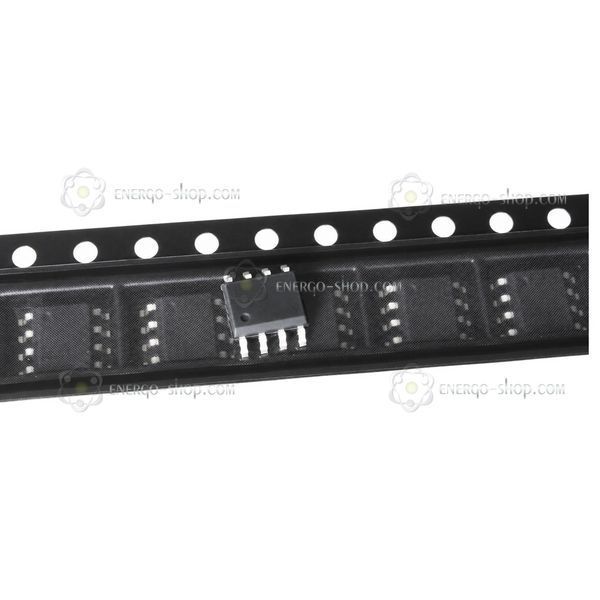

Корпус микросхемы поставляется без маркировки на поверхности, что соответствует фактическому виду товара на фото.
Основные возможности
- сенсорное управление одним каналом LED-подсветки;
- короткое касание — включение или выключение света;
- длинное касание — регулировка яркости;
- возможность работы в режиме плавной или ступенчатой регулировки;
- поддержка режима памяти яркости;
- работа сенсора через изолирующие материалы: стекло, акрил, пластик, керамику и т.д.;
- настройка чувствительности сенсора внешним конденсатором;
- простое подключение с минимальным количеством внешних компонентов.
Режимы работы
Режим работы задается состоянием входов OPT1 и OPT2 перед подачей питания.
| OPT1 |
OPT2 |
Режим работы |
| 1 |
1 |
ступенчатая регулировка яркости без памяти |
| 0 |
1 |
плавная регулировка яркости без памяти |
| 1 |
0 |
плавная регулировка яркости с памятью |
| 0 |
0 |
трехступенчатая регулировка: минимальная / средняя / максимальная яркость |
Логика управления
- после подачи питания свет изначально выключен;
- короткое касание длительностью менее 550 мс переключает свет включено / выключено;
- удержание сенсора более 550 мс запускает регулировку яркости;
- повторное длинное касание меняет направление регулировки яркости;
- в режиме памяти микросхема запоминает последний уровень яркости до снятия питания;
- после полного обесточивания начальная яркость устанавливается примерно на половину максимальной.
Ключевые параметры
| Параметр |
Значение |
| Тип микросхемы |
сенсорный контроллер LED-подсветки |
| Количество каналов |
1 |
| Напряжение питания |
2.4–5.5 В |
| Типичное напряжение питания |
3.3 В |
| Рабочий ток |
около 400 мкА |
| Ток в режиме ожидания |
около 12 мкА |
| Выходной ток, высокий уровень |
до 5 мА |
| Выходной ток, низкий уровень |
до 9 мА |
| Рабочая температура |
-20…+70 °C |
| Температура хранения |
-50…+100 °C |
| Корпус |
SOP-8 |
| Маркировка на корпусе |
отсутствует |
Назначение выводов
| Вывод |
Обозначение |
Назначение |
| 1 |
OSC |
подключение резистора генератора Rosc |
| 2 |
VC |
вход для подключения конденсатора чувствительности сенсора |
| 3 |
VDD |
плюс питания |
| 4 |
GND |
минус питания |
| 5 |
TI |
сенсорный вход |
| 6 |
OPT1 |
вход выбора режима работы |
| 7 |
SO |
управляющий выход |
| 8 |
OPT2 |
вход выбора режима работы |
Настройка чувствительности сенсора
Чувствительность сенсорной кнопки зависит от конденсатора между выводом VC и GND. Это важно, если сенсорная зона размещена под стеклом, акрилом, пластиком или другой изолирующей панелью.
| Материал поверхности |
Рекомендованная емкость C3 |
| металлический корпус |
0.033 мкФ / 25 В |
| акриловое стекло 3 мм |
0.01 мкФ / 25 В |
| акриловое стекло 3–6 мм |
0.02 мкФ / 25 В |
| акриловое стекло 6–10 мм |
0.047 мкФ / 25 В |
Маркировка и идентификация
Эта партия SGL8022W поставляется без надписи на корпусе микросхемы. На фото товара виден реальный вид корпуса SOP-8 без лазерной или крашеной маркировки.
Для ремонта или подбора замены нужно ориентироваться не на надпись на корпусе, а на функциональное назначение микросхемы, схему подключения, корпус SOP-8 и соответствие выводов: OSC, VC, VDD, GND, TI, OPT1, SO, OPT2.
Типичные применения
- сенсорные LED-светильники;
- настольные лампы с регулировкой яркости;
- подсветка мебели;
- декоративное LED-освещение;
- сенсорные панели управления освещением;
- ремонт LED-ламп и светильников с сенсорным диммером.
Важно
SGL8022W является микросхемой управления, а не силовым драйвером светодиодов. Для коммутации нагрузки в типичной схеме используется внешний транзистор, а сама микросхема формирует управляющий сигнал на выходе SO.
Примеры схемотехники
