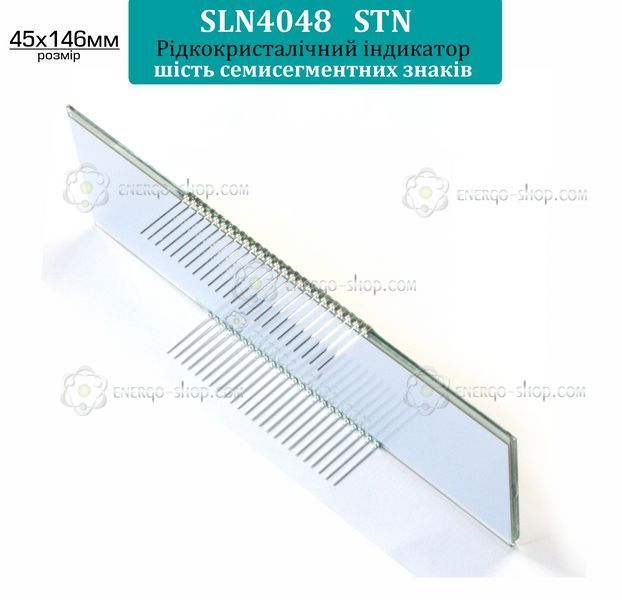

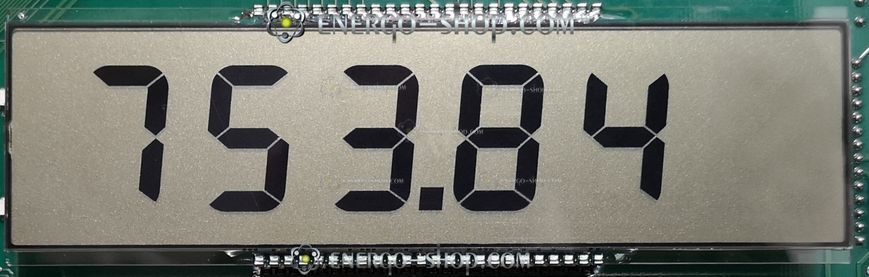

Жидкокристаллический индикатор на шесть семисегментных знаков
STN — это технология ЖКИ, которая обеспечивает более широкий угол обзора и лучшую читаемость по сравнению со стандартными TN-индикаторами. Для этого дисплея заявленный вертикальный угол обзора составляет 120–160°, тогда как у многих TN ЖКИ он обычно значительно уже.
Индикатор имеет направление наилучшего обзора 6:00 CLOCK, то есть оптимально читается при взгляде чуть снизу вверх. Такой вариант хорошо подходит для приборов, которые устанавливаются выше уровня глаз или примерно на уровне пользователя. Благодаря STN-технологии изображение остается читаемым в более широком диапазоне углов, чем у обычных TN-индикаторов.
- Название продукта: 6-разрядный семисегментный ЖКИ
- Тип: STN
- Режим: позитивный, трансфлективный
- Габаритные размеры: 45 мм × 146 мм
- Область визуализации: 35 мм × 142 мм

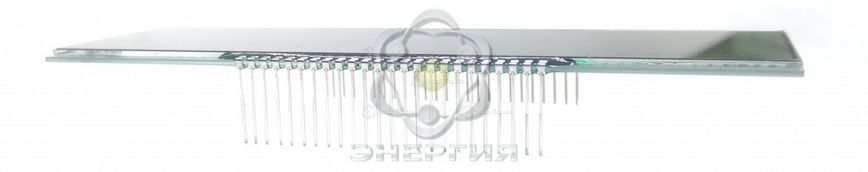

- Подключение: 48 металлических контактов
- Питание: 5 В
- Вертикальный угол обзора: 120–160°
- Направление наилучшего обзора: 6:00 CLOCK, снизу вверх
- Горизонтальный угол обзора: 180°

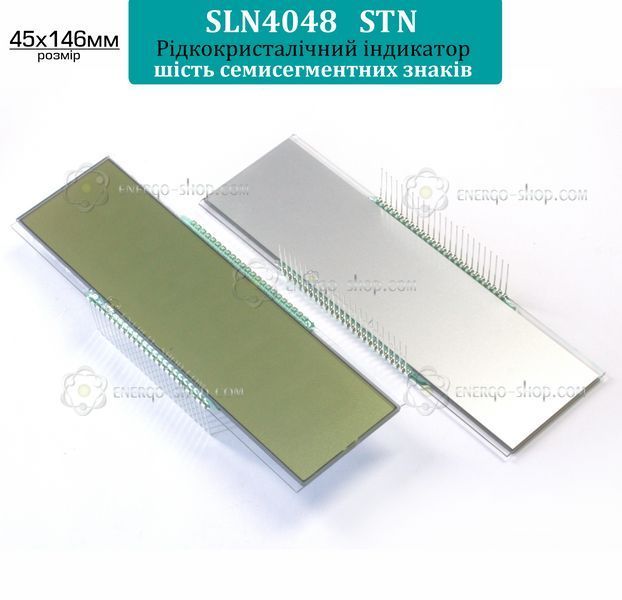

- Фон: зеленый
- Метод управления: 1/1 Duty, 1/1 Bias
- Рабочая температура: -25…+75 °C
- Температура хранения: -30…+80 °C
Дополнительные пояснения
Угол обзора 6:00 CLOCK
Обозначение 6:00 CLOCK означает направление, с которого индикатор имеет наилучшую контрастность и читаемость. Если представить экран как циферблат часов, то положение 6:00 соответствует просмотру с нижней стороны дисплея.
- 6:00 CLOCK — лучшее изображение при взгляде снизу вверх.
- 12:00 CLOCK — лучшее изображение при взгляде сверху вниз.
Практические особенности
- Наилучшая контрастность будет при взгляде прямо или чуть снизу вверх.
- При просмотре с верхней стороны контрастность может ухудшаться, но благодаря STN-технологии это менее критично, чем у обычных TN-индикаторов.
- Такой тип индикатора удобен для панелей, которые устанавливаются на уровне глаз или чуть выше пользователя.
Совет для использования
Если устройство проектируется так, что пользователь постоянно смотрит на индикатор сверху вниз, лучше использовать дисплей с направлением обзора 12:00 CLOCK. Для установки на уровне глаз или выше уровня глаз вариант 6:00 CLOCK является более уместным.
Тип ЖК-дисплея
- Transflective — трансфлективный тип ЖКИ, сочетающий отражающие и просветные свойства. Такой дисплей может работать как при внешнем освещении, так и с подсветкой.
- Positive — позитивный режим отображения, при котором символы темнее фона.
- 1/1 Duty, 1/1 Bias — статический метод управления сегментами ЖКИ.
Основная сфера применения

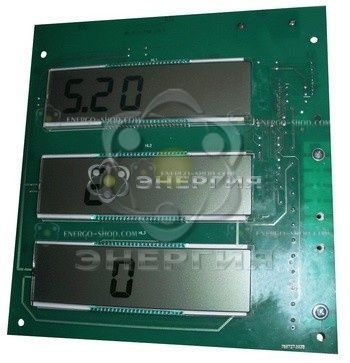

- Индикация в бензиновых, дизельных и газовых заправочных колонках.
- Панели управления, промышленные приборы, измерительная техника и другие устройства, где требуется крупное контрастное цифровое отображение.
Схема

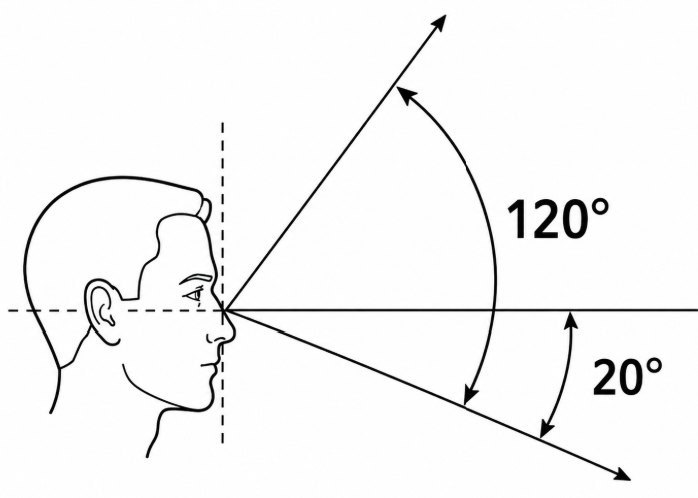

Оптимальный угол обзора

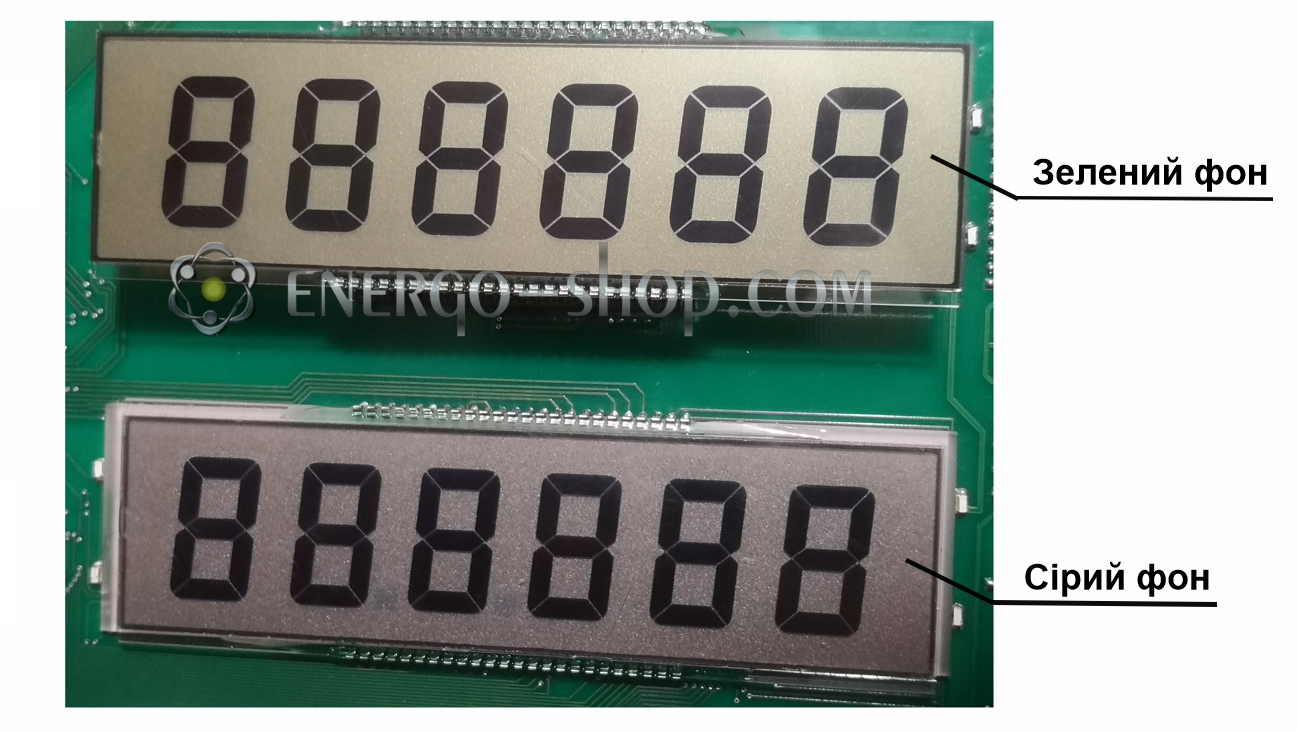

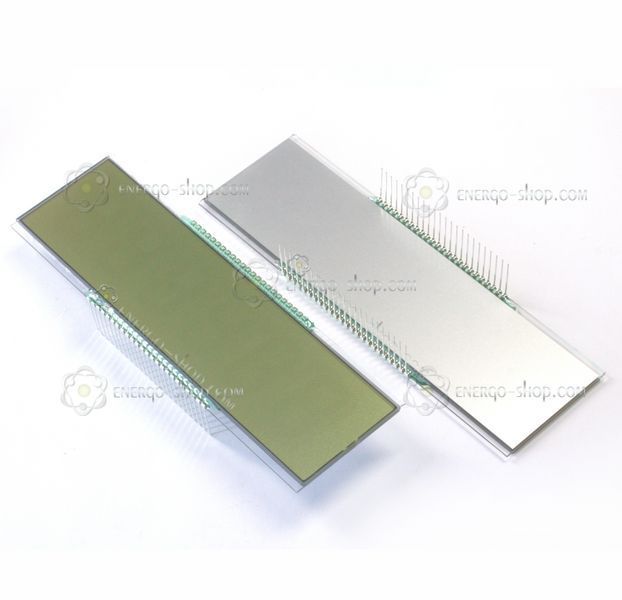

Сравнение индикаторов с серым и зеленым фоном
