SMK0760F — n-канальный силовой MOSFET для импульсных преобразователей (Switching Regulator Applications). Корпус: TO-220F-3L (пластиковый «full-pak», электрически изолированная пластина).
Ключевые характеристики
- Макс. напряжение сток–исток (VDS): 600 В
- Макс. напряжение затвор–исток (VGS): ±30 В
- Непрерывный ток стока (ID): 7 А при TC=25 °C; 3.16 А при 100 °C
- Импульсный ток (IDM): 28 А
- Сопротивление канала во включенном состоянии (RDS(on)): ≤1.2 Ω @ VGS=10 В, ID=3.5 А (тип. 1.0 Ω)
- Пороговое напряжение затвора (VGS(th)): 2.0…4.0 В
- Общий заряд затвора (Qg): тип. 23 нКл
- Малые паразитные ёмкости: Ciss тип. 968 пФ; Coss тип. 105 пФ; Crss тип. 9.7 пФ
- Времена переключения (тип.): td(on)=18 нс; tr=19 нс; td(off)=72 нс; tf=28 нс
- Одиночная лавинная энергия (EAS): 325 мДж; лавинный ток IAS=7 А
- Рассеиваемая мощность (PD): 30 Вт (TC=25 °C)
- Тепловые сопротивления: RθJC ≤ 4.16 °C/Вт; RθJA ≤ 62.5 °C/Вт
- Диапазон температур: рабочая TJ до +150 °C; хранение −55…+150 °C
Внутренний диод
- Прямое напряжение (VSD): ≤1.4 В @ IS=7 А
- Реверсивное восстановление: trr тип. 365 нс; Qrr тип. 3.4 мКл
Пояснение: «Внутренний диод» — это встроенный p–n диод между стоком и истоком MOSFET, который автоматически проводит ток в обратном направлении (полезно при индуктивных нагрузках).
Распиновка (TO-220F-3L): 1 — G (затвор), 2 — D (сток), 3 — S (исток).

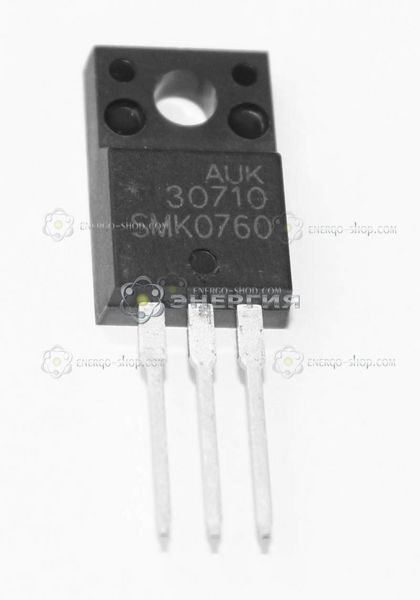

Маркировка на корпусе
- Device code (код модели): SMK0760 — главный идентификатор транзистора.
- Служебный код производства: формата GFYMDD (где G — опция, напр. H для halogen-free; F — код фабрики; YMDD — дата). Эта строка всегда разная в разных выпусках и не влияет на характеристики или совместимость.
Типичные применения: импульсные преобразователи питания, ключи высокого напряжения, обобщённые применения в источниках питания.
