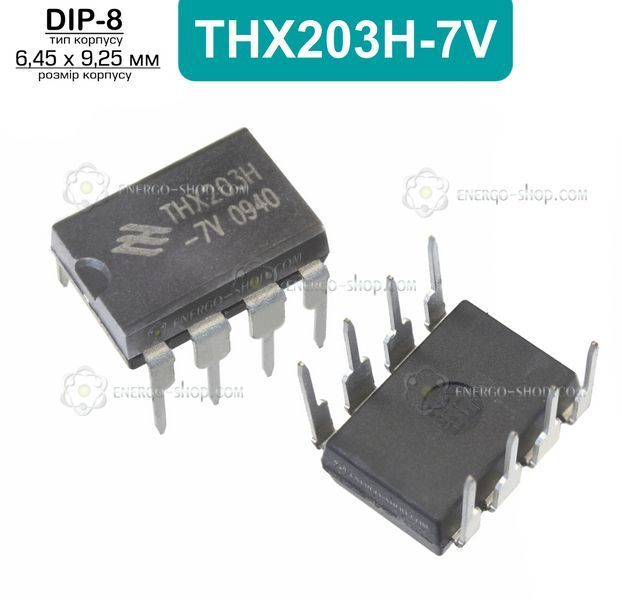

THX203H-7V (DIP-8) микросхема ШІМ контроллер /THX/

Микросхема THX203H — это высокоинтегрированный ШИМ-контроллер токового режима (Current Mode PWM Controller) со встроенным высоковольтным силовым транзистором, разработанный компанией TongHuaXing Electronics (THX).

Компонент предназначен для построения экономичных AC-DC импульсных источников питания с минимальным количеством внешних элементов. Он совмещает низкий ток запуска, точную стабилизацию и выполняет роль одновременно генератора управляющих импульсов и силового ключа в компактных адаптерах мощностью до 12 Вт (в пике до 18 Вт).

Маркировка:

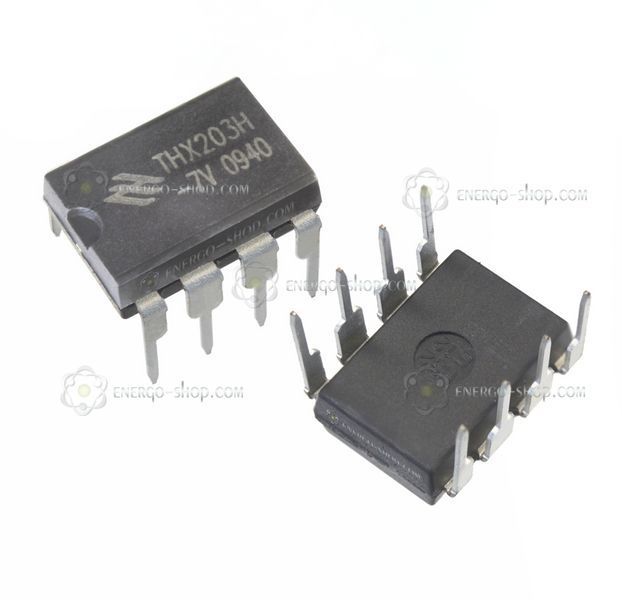

На корпусе детали нанесено основное маркирование THX203H-7V или THX203H-8V, определяющее базовую ревизию контроллера. Цифровые индексы в нижней строке (например, 2552 или 0940) являются исключительно сменным кодом партии и даты производства. При выборе компонента эти символы необходимо полностью игнорировать, поскольку они не несут технической информации и никоим образом не влияют на совместимость в плате.

Основные технические характеристики:

• Функциональное назначение: ШИМ-контроллер токового режима с интегрированным силовым ключом
• Тип корпуса: DIP-8
• Номинальная выходная мощность: 12 Вт (максимальная пиковая до 18 Вт)
• Диапазон напряжения питания (Vcc): 4.5 В ... 9 В
• Частота переключения ШИМ: 60 кГц
• Ток потребления в режиме ожидания: менее 0.25 Вт
• Встроенные аппаратные защиты: температурная защита (OTP), поцикловое ограничение тока (OCP), защита от перенапряжения (OVP) и перегрузки (OLP)

Распиновка (назначение выводов) THX203H

• Pin 1 (OB): База внутреннего силового транзистора (подключается через резистор для управления током базы).

• Pin 2 (Vcc): Вход питания микросхемы.

• Pin 3 (GND): Общий провод (земля).

• Pin 4 (CT): Вывод для внешнего частотозадающего конденсатора, определяющего частоту работы генератора.

• Pin 5 (FB): Вход сигнала обратной связи (подключается к транзистору оптопары для точной стабилизации напряжения).

• Pin 6 (IS): Вход датчика тока (снимает падение напряжения с измерительного шунта для работы ШИМ и отработки защиты).

• Pin 7 (OC): Коллектор встроенного высоковольтного транзистора (подключается непосредственно к первичной обмотке трансформатора).

• Pin 8 (OC): Объединенный с выводом 7 коллектор силового ключа.

Сравнение модификаций серии THX203H
