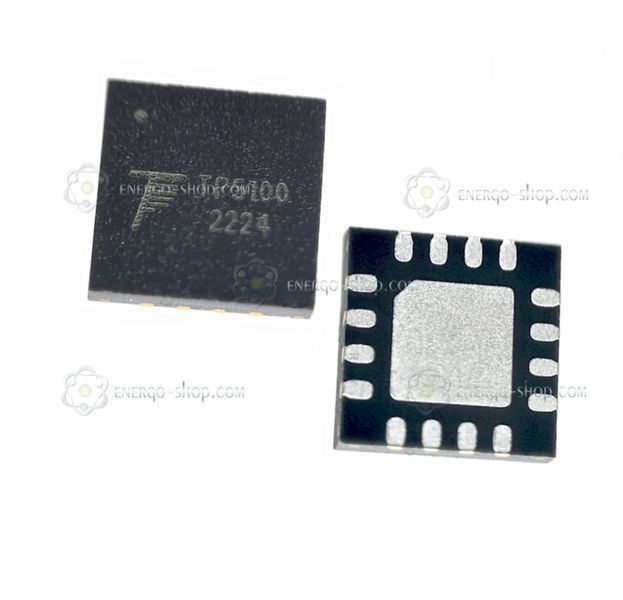

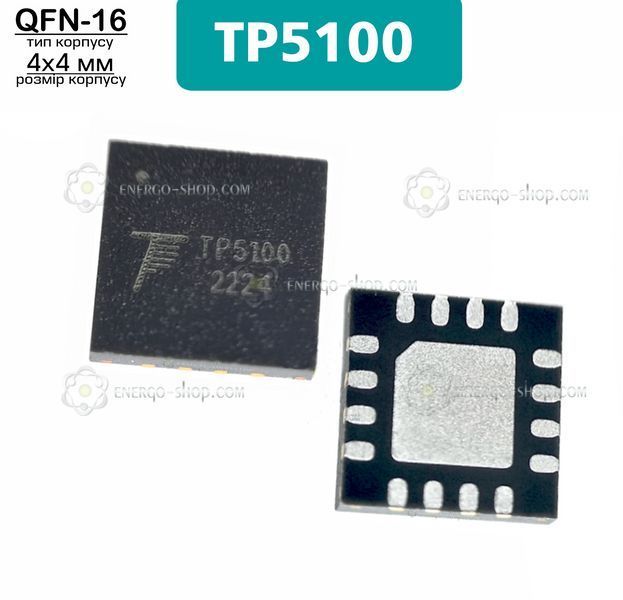

TP5100 — это чип для зарядки литиевых батарей, который обеспечивает стабильную и быструю зарядку. Он поддерживает два варианта напряжения — 8.4V для двух батарей, соединенных последовательно (2S) и 4.2V для одного аккумулятора (1S). Чип имеет очень компактный размер (QFN16) 4x4 мм, что позволяет использовать его в портативных устройствах, где важен размер и энергоэффективность.
TP5100 работает с широким диапазоном входных напряжений (5V-18V) и имеет три этапа зарядки: предварительная зарядка (когда батарея еще не полностью заряжена), основная зарядка (постоянным током) и поддержка напряжения, когда батарея почти полностью заряжена. Ток зарядки можно настроить с помощью внешнего резистора, а максимальный ток зарядки — 2A. Также, благодаря частоте 400 кГц, чип позволяет использовать меньшие и более дешевые дополнительные компоненты и уменьшает выделение тепла во время зарядки.
Встроенный PMOSFET (транзистор) позволяет работать без дополнительных диодов для защиты от коротких замыканий, что упрощает схему.
Характеристики:
-
Поддерживает зарядку литиевых батарей 8.4V или 4.2V.
-
Встроенный MOSFET, что уменьшает нагрев и упрощает подключение.
-
Можно настроить зарядный ток от 0.1A до 2A.
-
Ток предварительной зарядки можно настроить от 10% до 100%.
-
Без необходимости в дополнительных защитных диодах.
-
Работает при напряжении до 18V.
-
Индикатор зарядки: красный — заряжается, зеленый — зарядка завершена.
-
Имеет встроенные защиты от перегрева, перегрузки и низкого напряжения.
-
Защищает батарею от обратного подключения и короткого замыкания.
-
Частота переключения 400 кГц позволяет использовать индуктивность от 20 мкГн.
-
Легко контролируется питанием через PWR_ON.
-
Точность контроля напряжения зарядки менее 1%.
-
Можно заряжать батарею через три этапа: предварительная зарядка, постоянный ток и поддержка напряжения.
-
Малые размеры — корпус 4 мм х 4 мм.
Абсолютные максимумы:
-
Входное напряжение (VIN): 20V
-
Напряжение на батарее: от -8.4V до 20V
-
Время короткого замыкания на батарее: без ограничений
-
Максимальная температура: 120 ℃
-
Рабочий температурный диапазон: от -40 ℃ до 85 ℃
-
Температура хранения: от -65 ℃ до 125 ℃
-
Температура пайки (10 секунд): 260 ℃
Применение:
-
Портативные устройства, зарядные устройства для различных устройств
-
Смартфоны, планшеты, мобильные телефоны
-
MP4, MP5 плееры, электронные книги
-
Беспроводные рации
-
Электрические инструменты
-
Интеркомы
