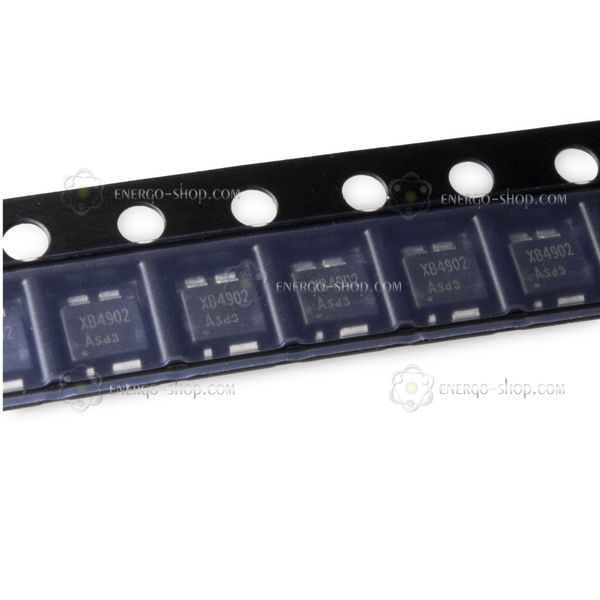

XB4902A, ESN-4 микросхема защиты аккумулятора

XB4902 — микросхема защиты одноэлементных Li-ion / Li-Po аккумуляторов с интегрированными мощными MOSFET-ключами и высокоточной схемой контроля напряжения.

Описание

Серия XB4902 объединяет схемы контроля напряжения, тока и времени задержки в одном компактном корпусе ESN4, что делает её удобной для применения в батарейных сборках с ограниченным пространством. Микросхема обеспечивает полный набор защит: от перезаряда, глубокого разряда, перегрузки по току и короткого замыкания нагрузки. Низкий собственный ток потребления позволяет минимизировать разряд аккумулятора во время хранения.

Решение подходит не только для мобильных телефонов, но и для любых портативных устройств на Li-ion / Li-Po аккумуляторах, где важны безопасность и длительный срок службы батареи.

Основные функции защиты

• Защита от перезаряда элемента.
• Защита от чрезмерного разряда (глубокого разряда).
• Двухуровневая защита от перегрузки по току:
  • защита от чрезмерного тока разряда;
  • защита от короткого замыкания нагрузки.
• Защита от обратной полярности зарядного устройства (переполюсовки).
• Защита от обратной полярности аккумулятора при отсутствии внешней нагрузки.
• Встроенные мощные MOSFET-ключи (эквивалентное сопротивление канала ≈15,5 мОм).
• Внутреннее формирование задержек срабатывания для всех режимов защиты.
• Высокоточное измерение напряжения элемента.
• Функция обнаружения подключенного зарядного устройства и автоматического восстановления после устранения аварийного режима.
• Соответствие требованиям RoHS, без содержания свинца (Pb); стойкость к ESD (HBM) до 2 кВ.

Параметры модификаций XB4902

Серия представлена как минимум двумя вариантами с различными порогами защиты от перезаряда и разряда:

* В маркировке «ywt» — это код даты производства: «Y» означает год, «W» — неделю, «T» — партию/номер заказа. В зависимости от партии этот код всегда будет разным.

Совместимость и замена

Модели XB4902 и XB4908 не являются полностью взаимозаменяемыми, но в отдельных случаях XB4908 может временно заменить XB4902, если требования к порогам напряжений не критичны.

Что общего:

• Одинаковый корпус и посадочные размеры (можно устанавливать без изменений платы).
• Схожий набор защит (перезаряд, разряд, перегрузка по току, КЗ).

Чем отличаются:

• Пороги напряжений: у XB4908 другие пороги срабатывания и восстановления.
• Ток: XB4908 поддерживает меньший максимальный выходной ток.
• Входное напряжение: у XB4908 диапазон шире.

Практические выводы:

• XB4908 ➜ может заменить XB4902 временно в схемах, где допустимы иные пороги и ток.
• XB4902 ➜ не рекомендуется ставить вместо XB4908, если устройство рассчитано под расширенный диапазон напряжений и более низкие токи.

Рекомендация: для серийного производства новых разработок подбирайте модель в строгом соответствии с требованиями аккумулятора (пороги защиты + допустимый ток).

Типовые применения

• Одноячеечные Li-ion батареи мобильных телефонов и смартфонов.
• Li-ion / Li-Po пакеты для портативных плееров, фото- и видеотехники.
• Повербанки, Bluetooth-гарнитуры, портативные колонки и другие аккумуляторные гаджеты.
• Другие малогабаритные устройства с питанием от одного Li-ion / Li-Po элемента.
