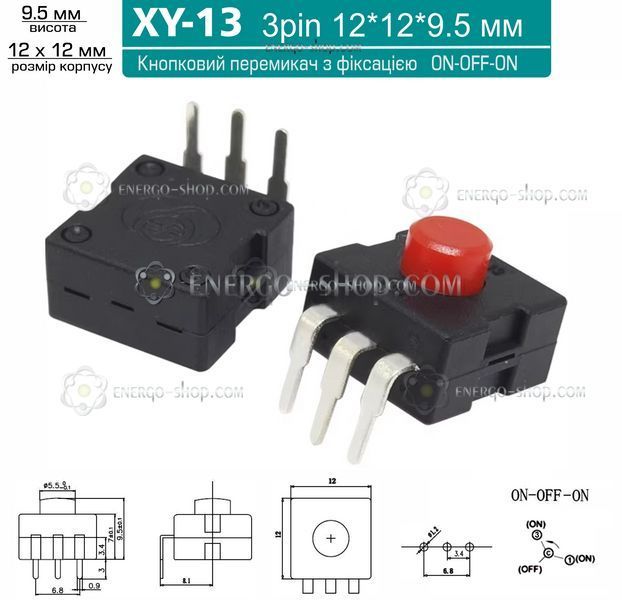

Этот кнопочный переключатель с фиксацией имеет три контакта и три положения: Включение-1, Выключение, Включение-2. Обычно его используют в портативных осветительных приборах для переключения между различными режимами работы света.
Как работает переключатель
-
Конструкция контактов:
- Контакт С является общим контактом, который соединяется с другим контактом в зависимости от выбранного положения.
- Другие два контакта, 1 и 3, активируются в различных положениях переключателя.
-
Положения переключателя:
- Первое положение (Включение-1): Когда кнопка нажата один раз, происходит соединение между контактом С и контактом 1. Это переводит устройство в первый режим освещения, позволяя току проходить через контакты С и 1.
- Второе положение (Выключение): При повторном нажатии все контакты разомкнуты, и ток не проходит. Это полностью отключает освещение.
- Третье положение (Включение-2): При третьем нажатии переключатель переходит в следующее положение, где контакт С соединяется с контактом 3. В этом положении активируется второй режим освещения.
Простой пример работы
Представьте, что этот переключатель используется для фонаря с двумя режимами яркости:
- Первое положение включает свет с меньшей яркостью.
- Второе положение полностью выключает фонарь.
- Третье положение включает свет на максимальную яркость.
Примечания
- Наличие фиксации означает, что переключатель остается в выбранном положении до следующего нажатия.
- Схема соединений на рисунке (ON-OFF-ON) показывает, как контакты замыкаются в различных положениях для достижения нужного режима.
Технические параметры
- Размер 12*12мм / высота 9.5 мм
- Сопротивление контактов: < 200мΩ (миллиом)
- Сопротивление изоляции: > 100МΩ (мегаом)
- Напряжение пробоя: 500В, AC/мин
- Номинальная нагрузка: DC 30В 1А
- Сила срабатывания: 700 ± 100gf
- Срок службы: > 50000 раз

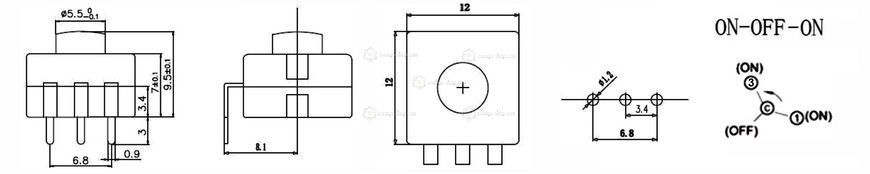

Детальные размеры:
