JD03-F1, 30А 250VAC чорный влагозащитный переключатель, 3-контакта, 3-позиционый ON-OFF-ON

JD03-F1 — клавишный переключатель 30A, 3-контактный, 3-позиционный, тип ON-OFF-ON. Имеет два рабочих положения и нейтральное положение посередине.

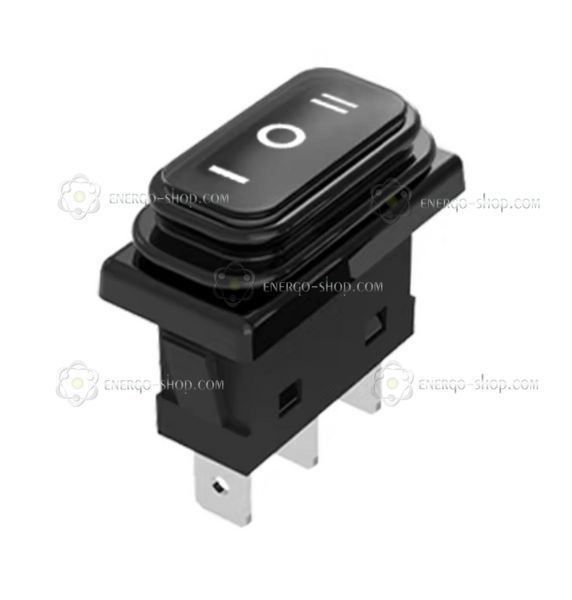

JD03-F1 — 3-позиционный клавишный переключатель ON-OFF-ON D-типа (FK) с непрозрачной черной клавишей. Предназначен для коммутации силовых цепей и позволяет переключать общий контакт между двумя направлениями подключения или оставлять его в нейтральном положении. Оснащен герметизирующей манжетой, которая помогает защитить панель от влаги и пыли.

Функционал

• Коммутация силовых цепей до 30 A при 125/250 VAC.
• 3 положения: ВКЛ / ВЫКЛ / ВКЛ.
• Герметизирующая манжета плотно прилегает к монтажной панели — защита от пыли и брызг до уровня IP65*.
• Серебряные контакты обеспечивают стабильную проводимость при высоких нагрузках.

Интеграция

• Монтаж в прямоугольный вырез 28 × 10.5 мм.
• 3 вывода для подключения.
• Рекомендуемое подключение — клеммами или пайкой к штифтам; межконтактное расстояние ≈ 10.5 мм, толщина штифта ≈ 0.8 мм.

Эффективность

• Механический ресурс: 50 000 циклов.
• Электрический ресурс: 10 000 циклов при номинальной нагрузке.
• Пониженное контактное сопротивление благодаря увеличенным контактным поверхностям.

Ключевые параметры

Типовые применения

• Панели управления и системы питания промышленного оборудования.
• Морские, автомобильные и другие транспортные применения.
• Бытовая и профессиональная аппаратура с высокими пусковыми токами.
• Электротранспорт.

*Степень защиты IP65 достигается только при условии правильной установки уплотнительной манжеты и монтажа на ровную панель.
