JD03-F1, 30А 250VAC чорний вологозахисний перемикач, 3-позиційний, ON-OFF-ON

JD03-F1 — клавішний перемикач 30A, 3-контактний, 3-позиційний, тип ON-OFF-ON. Має два робочі положення та нейтральне положення посередині.

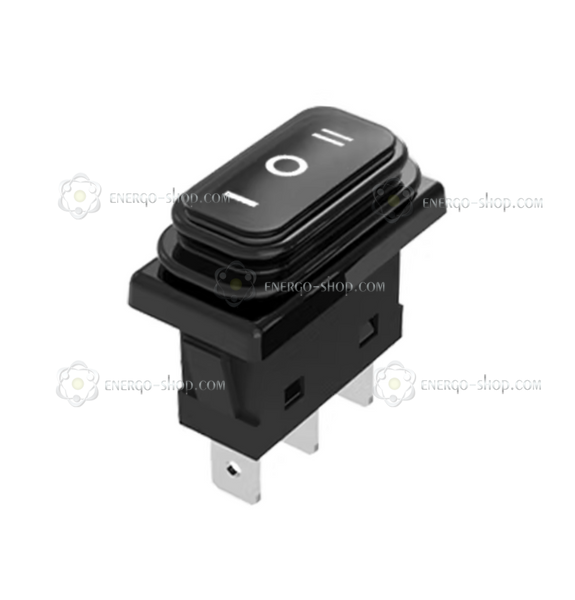

JD03-F1 — 3-позиційний клавішний перемикач ON-OFF-ON D-типу (FK) з непрозорою чорною клавішею. Призначений для комутації силових ланцюгів і дозволяє перемикати загальний контакт між двома напрямками підключення або залишати його в нейтральному положенні. Оснащений герметизувальною манжетою, яка допомагає захистити панель від вологи та пилу.

Функціонал

• Комутація силових ланцюгів до 30 A при 125/250 VAC.
• 3 положення: ВКЛ / ВИКЛ / ВКЛ.

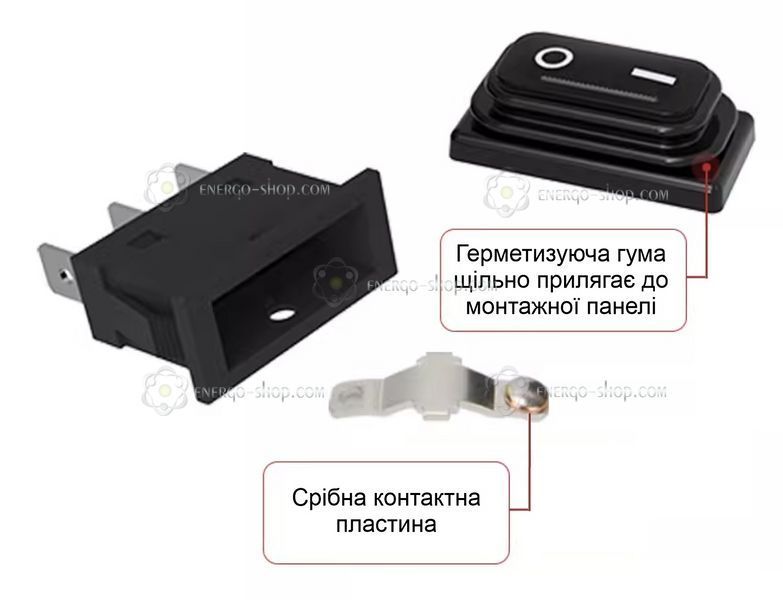

• Герметизувальна манжета щільно прилягає до монтажної панелі — захист від пилу та бризок до рівня IP65*.
• Срібні контакти забезпечують стабільну провідність при високих навантаженнях.

Інтеграція

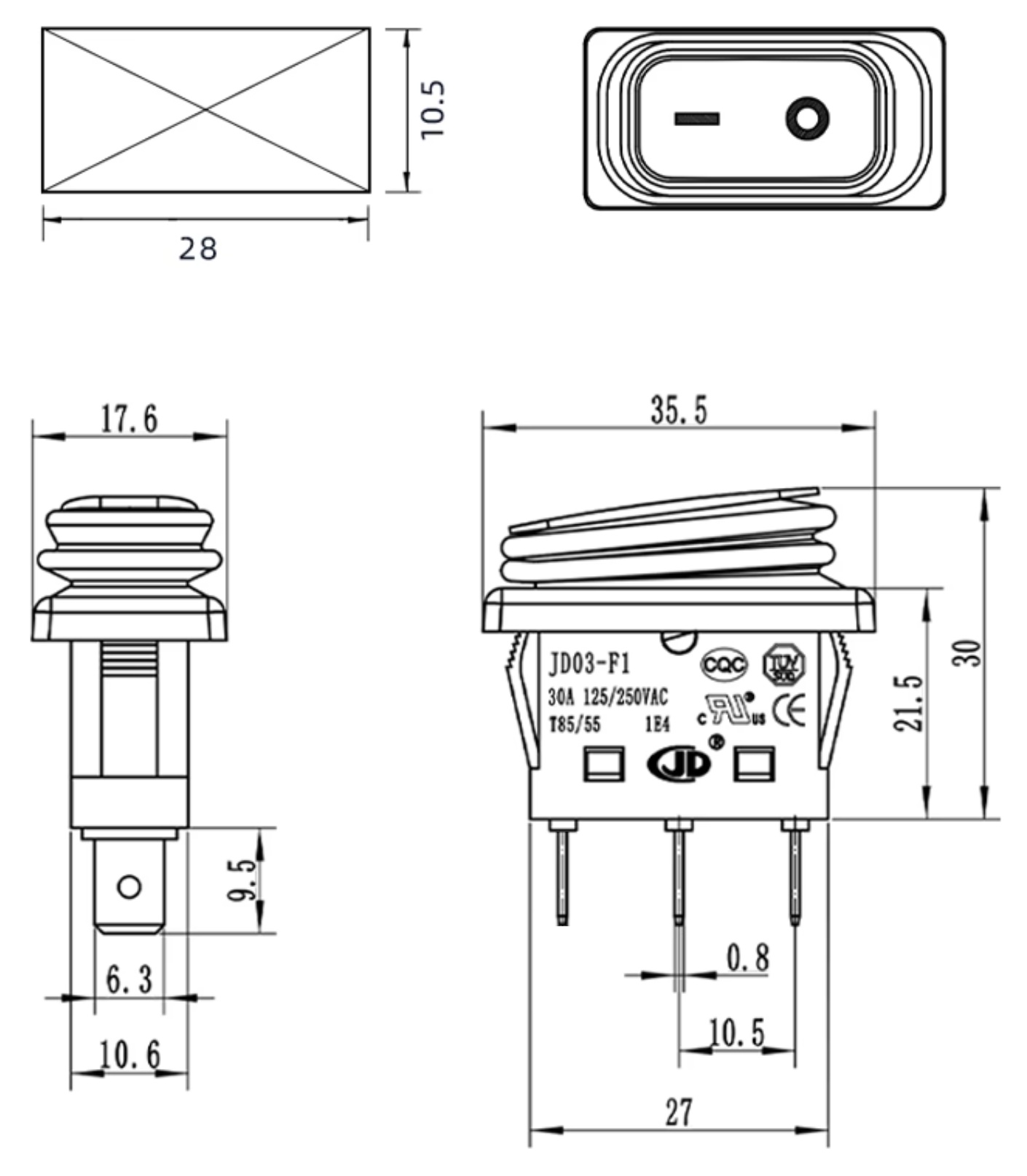

• Монтаж у прямокутний виріз 28 × 10.5 мм.
• 3 виводи для підключення.
• Рекомендоване підключення — клемами або пайкою до штифтів; міжконтактна відстань ≈ 10.5 мм, товщина штифта ≈ 0.8 мм.

Ефективність

• Механічний ресурс: 50 000 циклів.
• Електричний ресурс: 10 000 циклів при номінальному навантаженні.
• Знижений контактний опір завдяки збільшеним контактним поверхням.

Ключові параметри

Типові застосування

• Панелі керування та системи живлення промислового обладнання.
• Морські, автомобільні та інші транспортні застосування.
• Побутова та професійна апаратура з високими пусковими струмами.
• Електротранспорт.

*Ступінь захисту IP65 досягається лише за умови правильного встановлення ущільнювальної манжети та монтажу на рівну панель.
