LP5300 - это микросхема защиты от перенапряжения (OVP) и перегрузки по току (OCP). При превышении допустимых значений входного напряжения или тока микросхема автоматически отключает внутренний MOSFET, тем самым разрывая соединение между входом (VIN) и выходом (VOUT) для защиты нагрузки. Также есть функция защиты от перегрева (OTP), которая следит за температурой микросхемы.
LP5300 доступна в корпусах SOT-23-6L

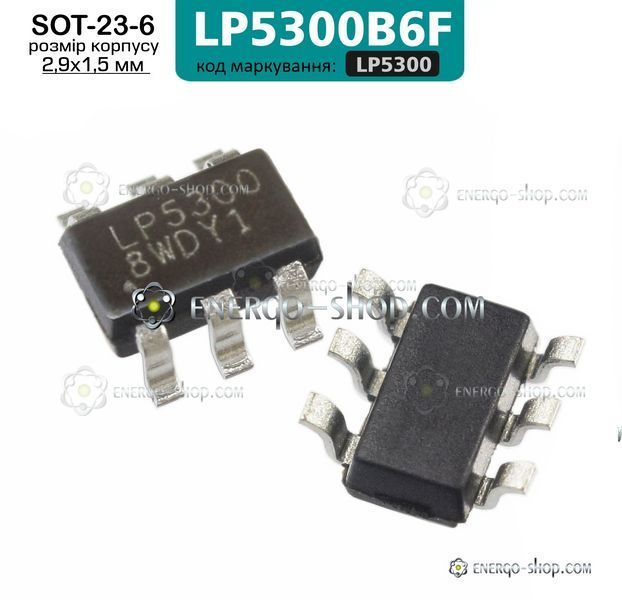

Маркировка
На корпусе указанный код маркировки LP5300 вторая строка имеет маркировку указывающую номер партии микросхемы и на параметры самой микросхемы ни как не влияет.

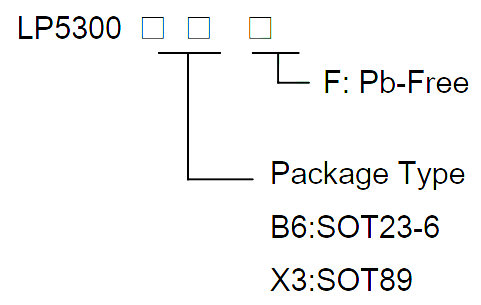

Название микросхемы LP5300B6F где B6F указывает на тип корпуса микросхемы
Характеристики
Абсолютные максимальные значения
- Входное напряжение относительно GND 36 В
- Выходное напряжение относительно GND 6.5 В
- Максимальная температура кристалла 150 °C
- Максимальная температура пайки (контактов, 10 сек) 260 °C
- Максимальное рассеяние мощности (PD, TA=25°C) 0.45 Вт
- Тепловое сопротивление (θJA) 250 °C/Вт
Рекомендуемые рабочие условия
- Диапазон рабочей температуры окружающей среды (TA): от -40°C до 85°C
- Диапазон рабочей температуры перехода: от -40°C до 125°C
Примечание 1. Постоянное превышение значений, указанных в разделе "Абсолютные максимальные значения", может привести к повреждению микросхемы. Данные значения приведены только для справки и не гарантируют работоспособность микросхемы при тех или иных условиях, выходящих за рамки рабочего диапазона, указанного в технических характеристиках. Длительное влияние граничных значений может отрицательно повлиять на надежность микросхемы.
