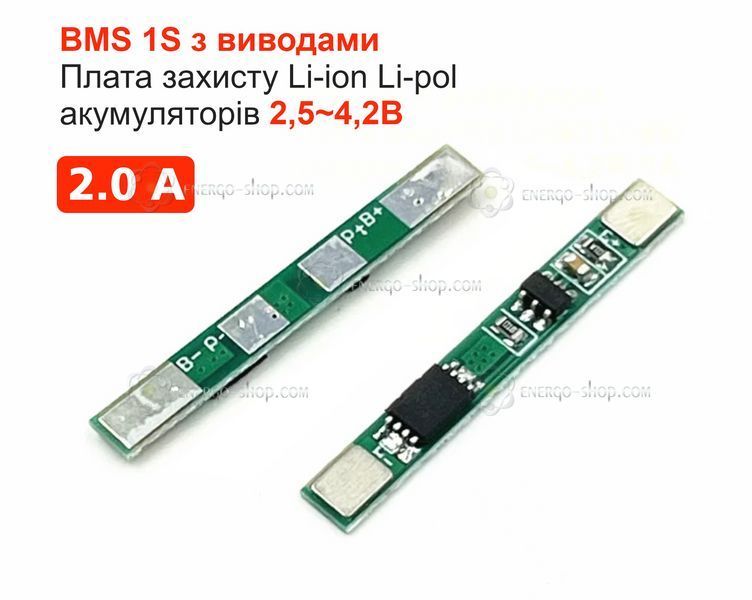

Плата захисту 1S одного літій-іонного або літій-полімерного акумулятора номінальною напругою 3,7В, Захист від перезаряду та розряду батарей.
Ця плата містить контролер захисту Li-Ion і Li-polymer акумулятору, має захист від перезаряду до 4,25В і автоматично вимикає заряд акумулятора при досягненні напруги на ньому 4,25В. Також є захист від критичного розряду, при 2,5В на акумуляторі та захист від короткочасного короткого замикання 380μs.
Особливості: Плата дозволяє захистити одину комірку літій-іонного або літій-полімерного (Li-Ion, Li-Po) акумулятору. це можуть бути акумулятори від мобільного телефону або планшета, а також типорозмір 18650, або будь-який інший акумулятор з номінальною напругою 3,7В
Застосування: Цей модуль можна використовувати в електронних пристроях без страху, що акумулятор повністю розрядиться, навантаження автоматично вимкнеться при розряді батареї нижче 2,5В. Це гарантує правильність використання батарей та продовжить термін її служби. При такому правильному режимі експлуатації, ваші батареї прослужать вам довгий час.
Технические характеристики
- Розмір плати по довжині 25 мм
- Ширина 3,4 мм
- Товщина плати 2,3 мм
- Напруга відключення перезаряду: 4,23±0,05 В
- Діапазон напруги перезаряду: 4,25±0,05 В
- Діапазон напруги перерозряду: 2,5±0,1 В
- Струм виявлення перевантаження: 3A
- Довготривалий струм навантаження: 2A
Основні функції: захист від перезаряду, захист від перерозряду, захист від короткого замикання, захист від перевантаження по струму.

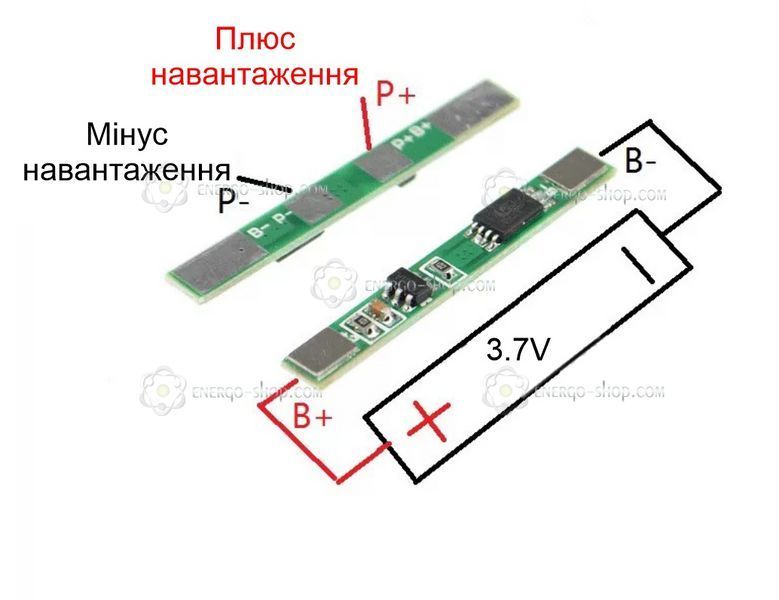

Підключення
- Джерело та навантаження до контактів P- (мінус) та P+ (плюс)
- Акумулятор до контактів В- (мінус) та В+ (плюс)
